4 Reparatur
4.7.1 Austauschen von Motor, Achse 1
Fortsetzung
4
5
6
7
8
9
10
11
12
Fortsetzung auf nächster Seite
488

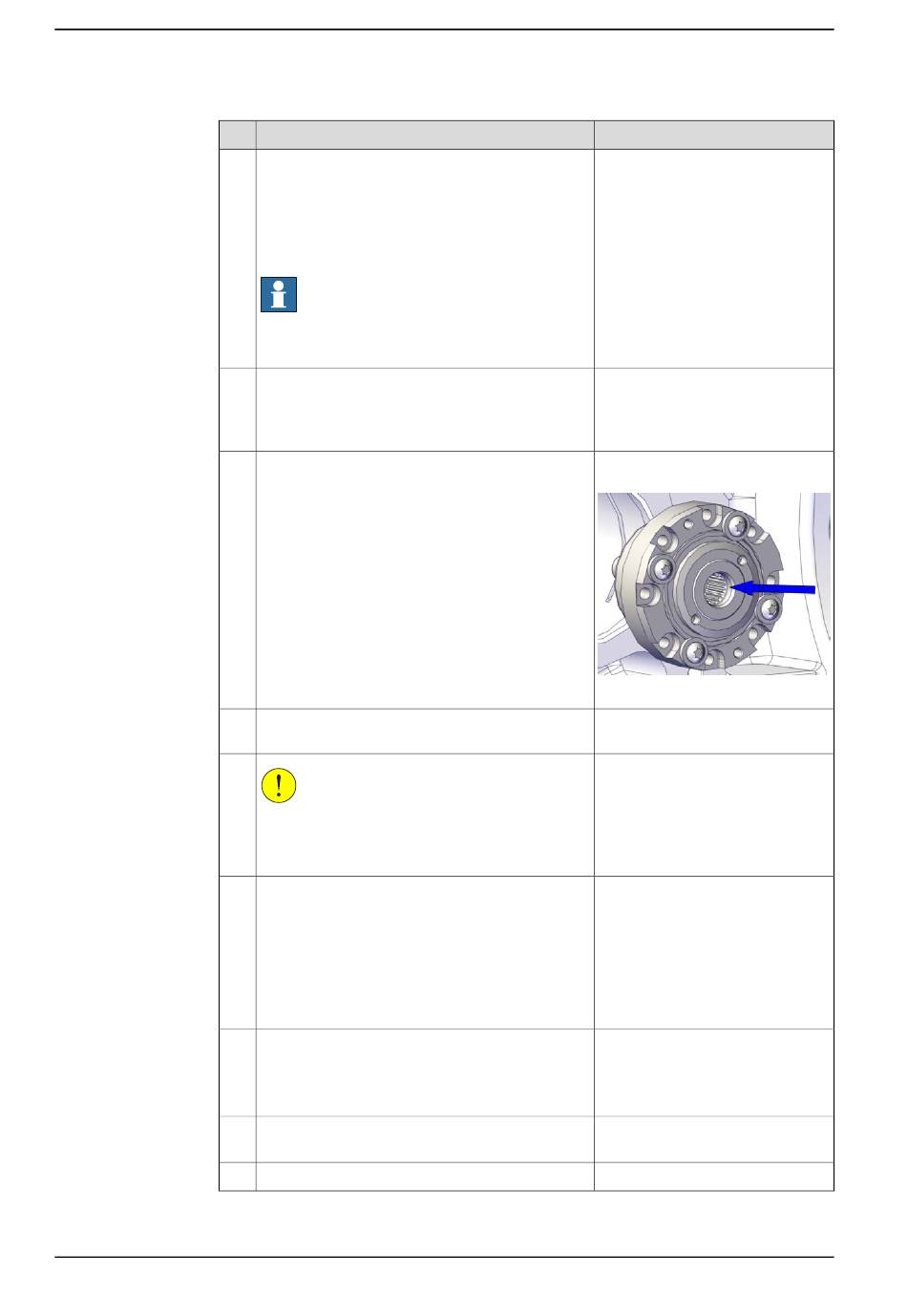

Aktion
Schließen Sie die 24-V-DC-Stromversorgung an
und lösen Sie die Bremsen.
Schließen Sie ihn an den Steckverbinder R2.MP1
an:
•
+ = Stift 2
•
- = Stift 5
Hinweis
Führen Sie die Kabel zum Bremslösewerkzeug
durch die Öffnung im Werkzeugbord.
Setzen Sie Führungsstifte in die sich gegenüber-
liegenden Bohrungen ein.
Tragen Sie vor der Montage 3 gram Fett auf die
Kerbverzahnung auf.
Legen Sie den Motor auf das Werkzeugbord und
drehen Sie ihn in Position.
VORSICHT
Jedes Trennen/Zusammenstecken von Motorritzel
und Nabe kann die Kerbverzahnung beschädigen,
wenn unverhältnismäßige Kraft eingesetzt wird.
Heben Sie den drehbaren Griff an, um den Motor
zu montieren.
•
Stellen Sie sicher, dass das Motorritzel
richtig in die Kupplung sitzt.
•
Stellen Sie sicher, dass das Motorritzel
nicht beschädigt werden kann.
•
Stellen Sie sicher, dass der Kabelausgang
in die richtige Richtung zeigt.
Sichern Sie den Motor mit seinen Befestigungs-
schrauben und Unterlegscheiben.
Verwenden Sie eine Schraubendreherverlänge-
rung, um an die Schrauben heranzukommen.
Führen Sie eine Dichtigkeitsprüfung durch (falls
nicht bereits erfolgt).
Trennen Sie die 24-V-DC-Stromversorgung.
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Führungsstift, M10x150:
3HAC15521-2
Führungsstifte immer paarweise
benutzen.
Schmierfett: Castrol Molub. Alloy
777-1 NG
xx1500002346
Bits-Extender: 3HAC12342-1
Anzugsdrehmoment: 50 Nm.
Schraubengröße : M10x40 quality
12.9 Gleitmo (4 Stück)
Siehe
Durchführen einer Dichtig-
keitsprüfung auf Seite
202.
Produkthandbuch - IRB 6700Inv
3HAC058254-003 Revision: E
