Überprüfen Des Ölstands, Getriebe Achse 1 - Abb Irb 6700Inv Produkthandbuch

3 Wartung
3.3.2 Überprüfen des Ölstands, Getriebe Achse 1
3.3.2 Überprüfen des Ölstands, Getriebe Achse 1
Zwei Verfahren zum Überprüfen des Ölstands
Es gibt zwei Möglichkeiten, den Ölstand eines IRB 6700Inv, hängend oder
aufgestellt, zu überprüfen. Im ersten untenstehenden Abschnitt wird die Messung
des Ölstands bei einem hängenden und im zweiten Abschnitt bei einem
aufgestellten Roboter beschrieben.
Sitz des Ölstopfens

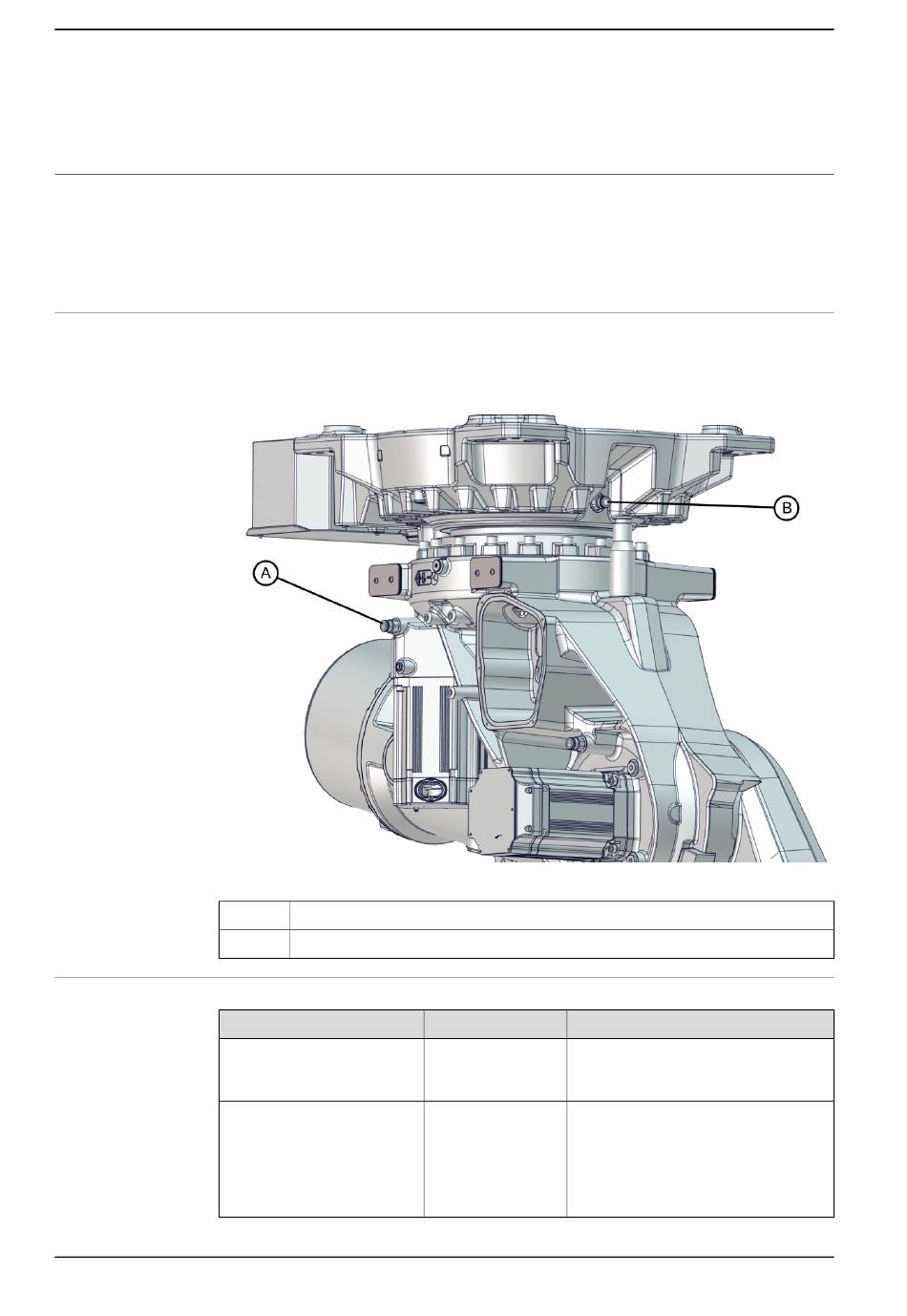

Die Position des Ölstopfens, mit dem der Ölstand überprüft wird, wird in der
Abbildung gezeigt.
xx1600002030
A
B
Erforderliches Werkzeug
Geräte
Standardwerkzeugsatz
Ölstandsanzeige
Fortsetzung auf nächster Seite
110
Ölstopfen
Ventilationsöffnung
Artikelnummer
-
3HAC061881-001
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Der Inhalt wird im Abschnitt
werkzeugsatz auf Seite 751
ben.
Zur Verwendung der Ölstandsanzeige
bei montierter Gabelstaplerausrüstung
müssen Sie die Verlängerungseinheit
zusammenbauen.
Das Werkzeug beinhaltet außerdem
eine Luftventilation.
Produkthandbuch - IRB 6700Inv
3HAC058254-003 Revision: E
Standard-
beschrie-
