ABB IRB 6700Inv Produkthandbuch Seite 257

4
5
6
7
8
Produkthandbuch - IRB 6700Inv
3HAC058254-003 Revision: E
Aktion

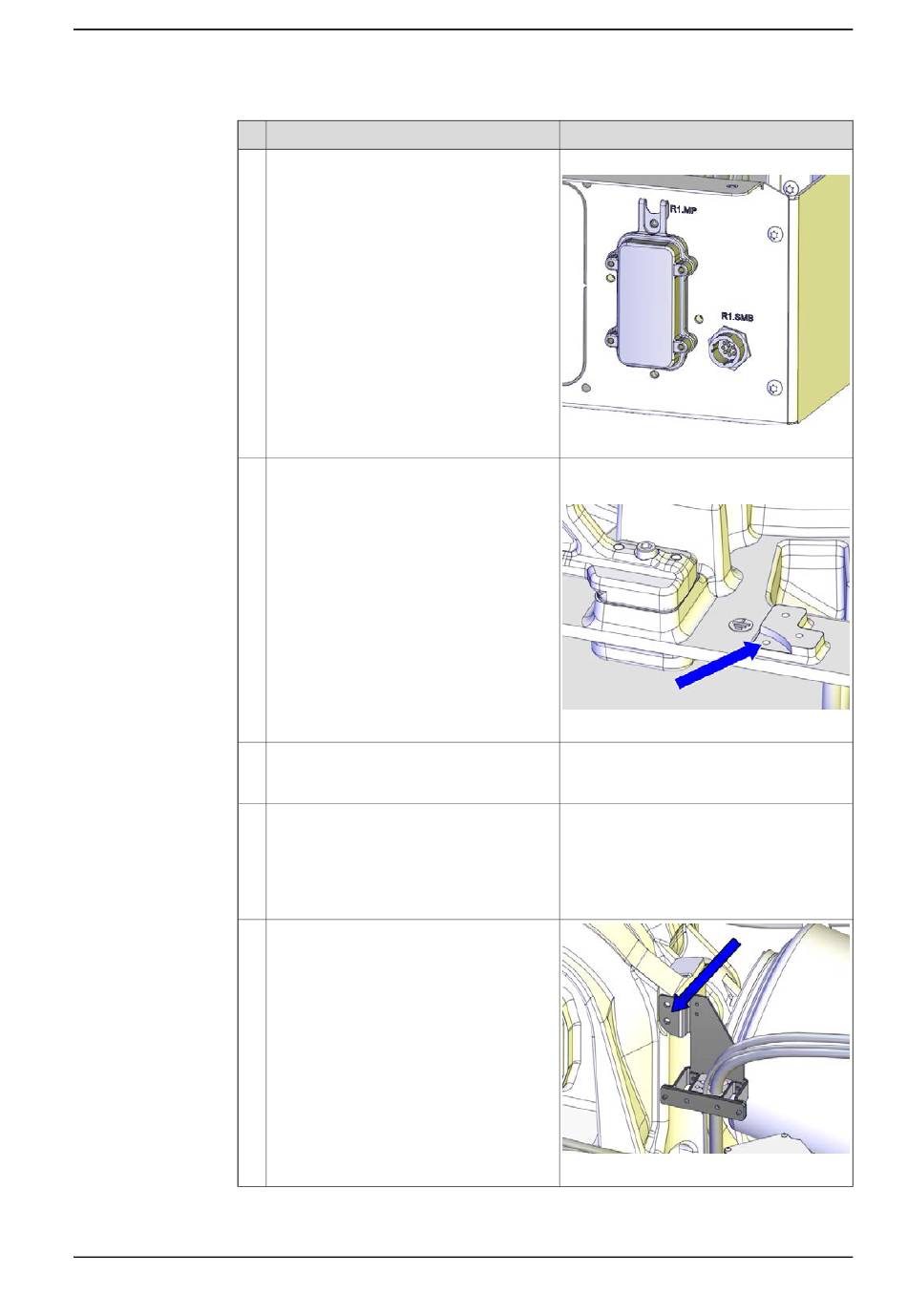

Schließen Sie Steckverbinder R1.MP und
R1.SMB an.
Schließen Sie das Erdungskabel an.
Falls verwendet, führen Sie die Dress-
Pack-Kabel durch das Schutzrohr im So-
ckel.
Falls verwendet, führen Sie die Dress-
Pack-Schläuche durch das Schutzrohr im
Sockel.
Stellen Sie sicher, dass die Leitungen kor-
rekt verlaufen und nicht ineinander verdreht
sind!
Falls verwendet, bringen Sie die Halterung
für DressPack im Rahmen an.
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
4.4.2 Wiedereinsetzen des Kabelbaums
Hinweis
Anzugsdrehmoment für R1.SMB: 10 Nm
xx1300000591
Schraubengröße: M6x16.
Abmessung der Unterlegscheibe: 6,4x17x3.
xx1400000354
xx1400000078
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
257
