Wiedereinbauen von Getriebe Achse 2

Befolgen Sie diese Verfahren, um das Getriebe wieder einzubauen.

Halten Sie sich an die vorgegebene Reihenfolge der Verfahren.

Produkthandbuch - IRB 6700Inv

3HAC058254-003 Revision: E

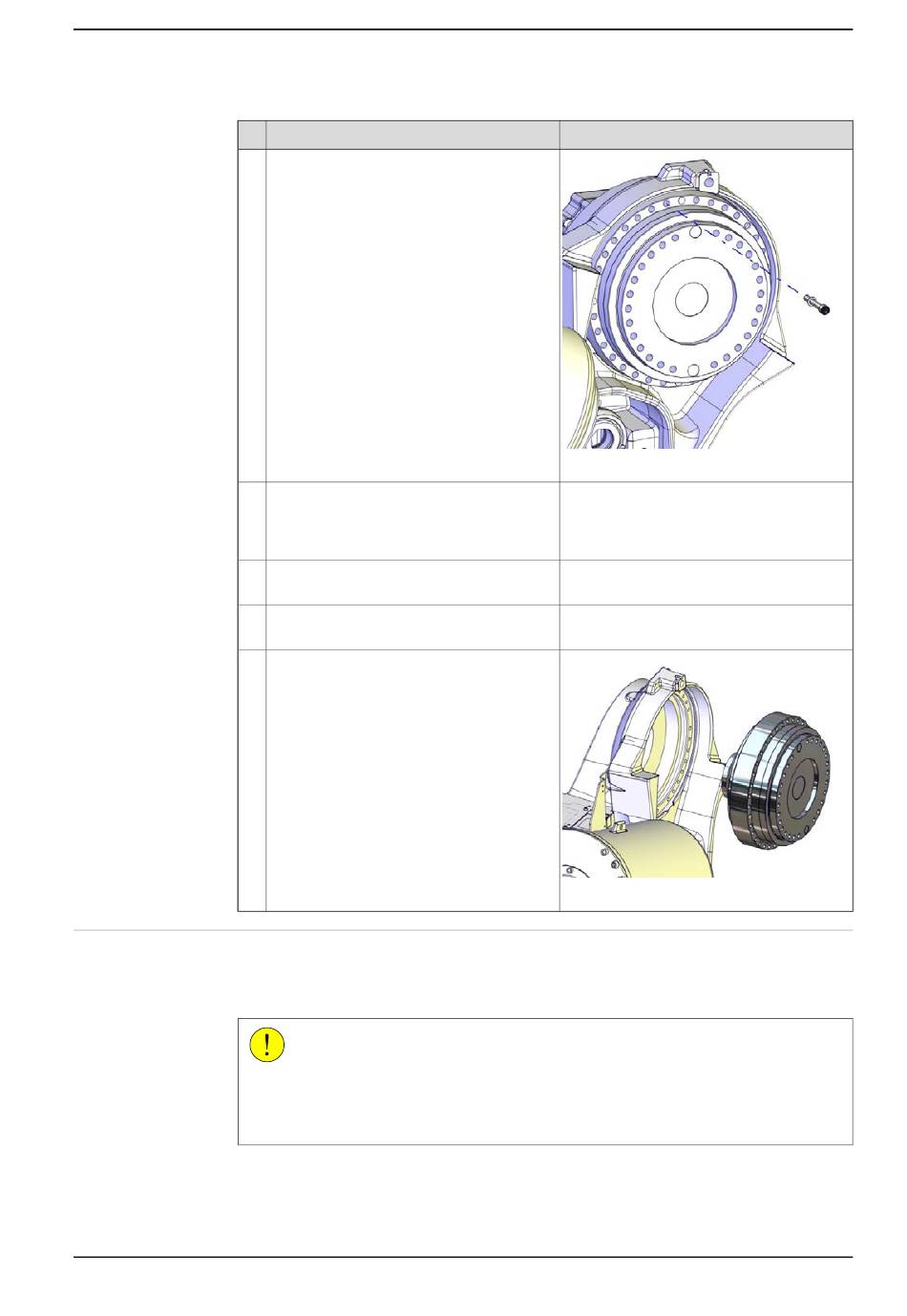

Entfernen Sie die verbleibende Schraube,

die noch im Getriebe montiert ist.

Verwenden Sie zwei Befestigungsschrau-

ben mit Vollgewinde (M12) als Ausbauwerk-

zeuge, um das Getriebe aus seiner Position

herauszudrücken.

Befestigen Sie die Hebevorrichtung am

Lassen Sie das Getriebe auf den Führungs-

stiften herausrutschen.

Entfernen Sie das Getriebe.

Wenn Sie dieses Verfahren ausführen, bleibt der Kabelbaum ganz oder teilweise

am Roboter montiert. Seien Sie extrem vorsichtig, dass Sie den Kabelbaum nicht

beschädigen!

4.8.3 Austauschen des Getriebes der Achse 2

xx1400002185

Hebevorrichtung, Getriebe: 3HAC046128-

xx1400002186

Fortsetzung auf nächster Seite
