Produkthandbuch - IRB 6700Inv

3HAC058254-003 Revision: E

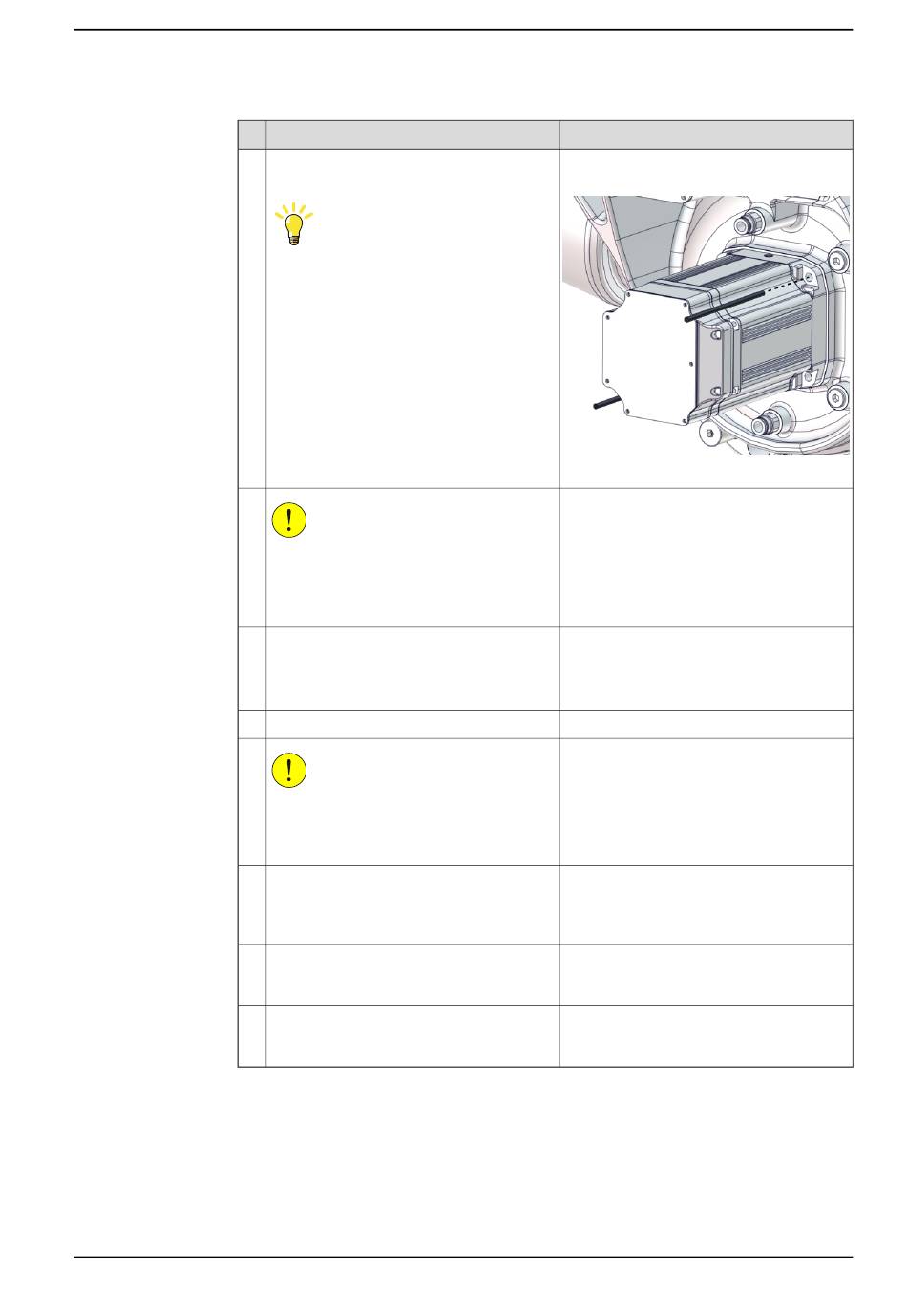

Setzen Sie Führungsstifte in die sich gegen-

überliegenden Bohrungen ein.

Schmieren Sie die Führungsstifte mit

Schmierfett ein, damit der Motor besser

Bei jedem Trennen/Zusammenfügen von

Motor und Getriebe können die Getriebe

beschädigt werden, wenn zu viel Kraft an-

gewendet wird.

Falls erforderlich, drücken Sie den Motor

aus der Position, indem Sie das Ausbau-

werkzeug in die gegenüberliegenden Boh-

rungen des Motors einsetzen.

Trennen Sie die 24-V-DC-Stromversorgung.

Der Motor wiegt 28 kg.

Alle verwendeten Hebevorrichtungen

müssen entsprechend dimensioniert sein.

Heben Sie vorsichtig den Motor auf den

Führungsstiften heraus, so dass das Ritzel

vom Getriebe getrennt wird und auf den

Führungsstiften ruht.

Befestigen Sie die Hebevorrichtung. Befes-

tigen Sie die Hubkette an der Vorrichtung

und dem Traversenkran.

Entfernen Sie den Motor, indem Sie ihn auf

den Führungsstiften herausschieben und

dann abheben.

4.8.3 Austauschen des Getriebes der Achse 2

Führungsstift, M10x150: 3HAC15521-2

Führungsstifte immer paarweise benutzen.

xx1700000516

Demontagewerkzeug M12: 3HAC057339-

Verwenden Sie die Demontagewerkzeuge

immer paarweise.

Hebevorrichtung, Motor: 3HAC15534-1

Hebevorrichtung (Kette): 3HAC15556-1

Stellen Sie sicher, dass das Ritzel nicht

beschädigt ist.

Fortsetzung auf nächster Seite
