4 Reparatur
4.8.3 Austauschen des Getriebes der Achse 2
Fortsetzung
Ausbau von Getriebe, Achse 2
Befolgen Sie das Verfahren zum Ausbau des Getriebes.
1
2
3
Fortsetzung auf nächster Seite
656
Aktion

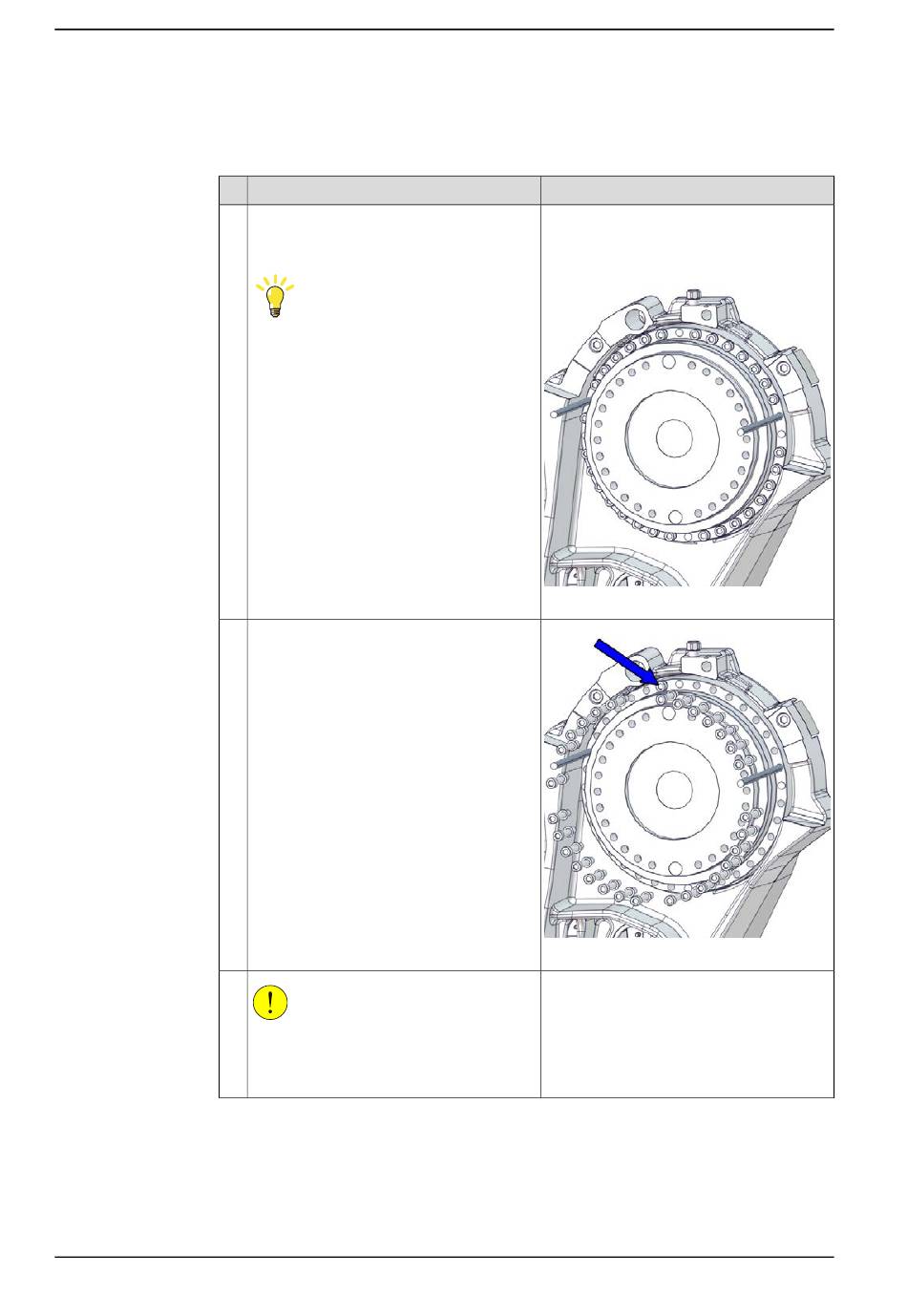

Entfernen Sie zwei Befestigungsschrauben
in gegenüber liegenden Bohrungen und
ersetzen Sie diese durch Führungsstifte.
Tipp
Schmieren Sie die Führungsstifte mit
Schmierfett ein, damit das Getriebe besser
rutscht.
Lassen Sie eine der oberen Befestigungs-
schrauben befestigt und entfernen Sie die
restlichen Schrauben. Die verbleibende
Schraube dient dazu, dass das Getriebe
nicht herunterfällt.
VORSICHT
Das Getriebe wiegt 110 kg.
Alle Hebevorrichtungen müssen entspre-
chend dimensioniert sein!
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Führungsstift, M12x150: 3HAC13056-2
Führungsstift, M12x200: 3HAC13056-3
Führungsstifte immer paarweise benutzen.
xx1700000443
xx1700000444
