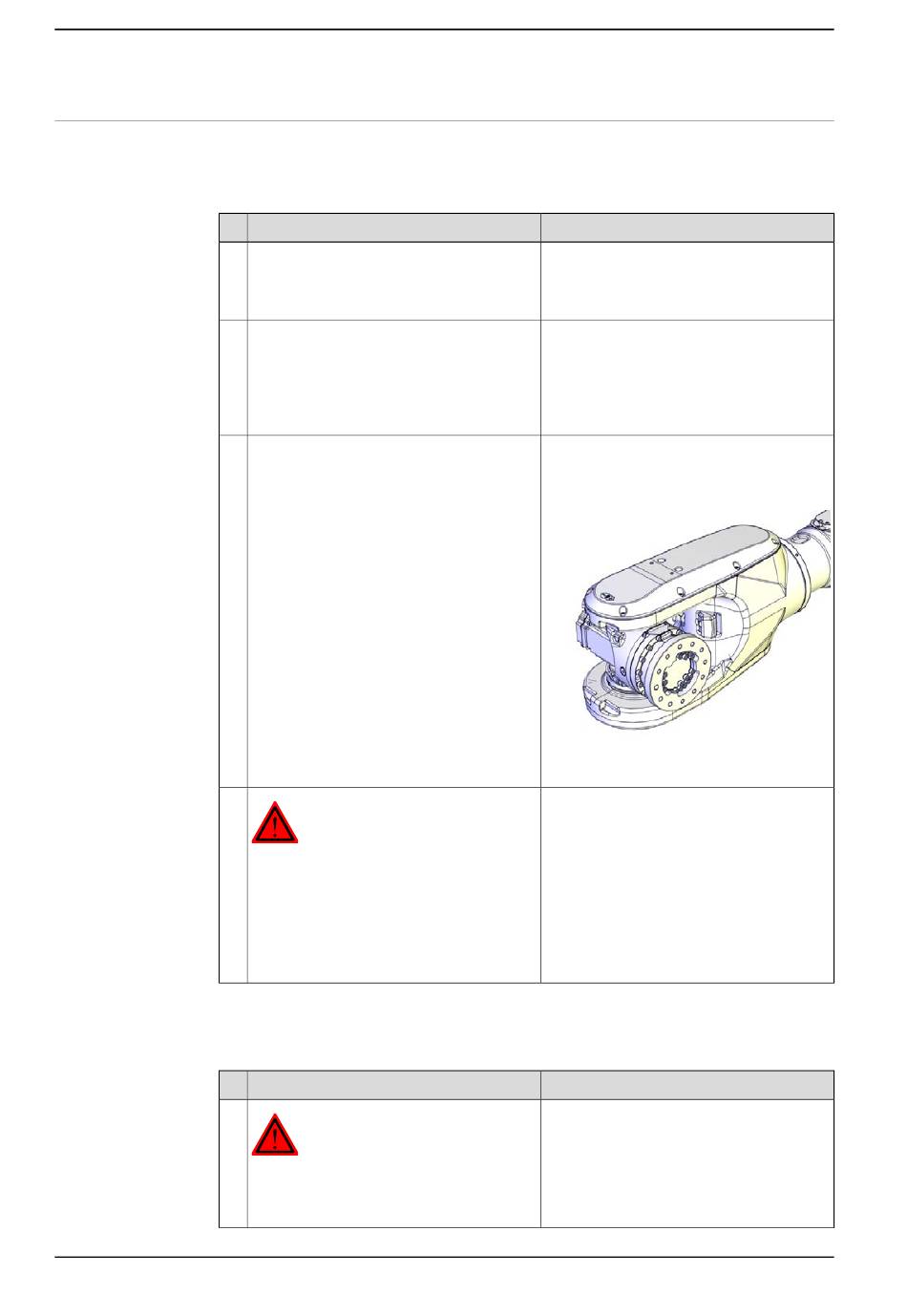

ABB IRB 6700Inv Produkthandbuch Seite 536

4 Reparatur
4.7.5 Austauschen von Motor Achse 5
Fortsetzung
Ausbauen von Motor Achse 5
Befolgen Sie diese Verfahren, um den Motor auszubauen.
Vorbereitungen vor dem Ausbau von Motor Achse 5
1
2
3
4
Zugreifen auf die Kabel im Handgelenk
Verwenden Sie dieses Verfahren, um die Handgelenkabdeckung zu entfernen und
auf die Motorkabel der Achse 5 und Achse 6 zuzugreifen.
1
Fortsetzung auf nächster Seite
536
Aktion
Bestimmen Sie, welche Kalibrierroutine
verwendet werden soll und ergreifen Sie
vor dem Beginn des Reparaturverfahrens
entsprechende Maßnahmen.
Bringen Sie den Roboter manuell an diese
Position:
• Achse 2: 0°
• Achse 3: In eine geeignete Arbeits-
position zum Ausbauen von Motor
Achse 5 bringen.
Fahren Sie Achse 4 in diese Position:
• Achse 4: –90°
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
• Druckluftzufuhr
zum Roboter vor dem Betreten des Arbeits-
bereichs des Roboters.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-
, Hydraulikdruck- und Luftdruckversorgung
zum Roboter unterbrochen ist.
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Wenn sich der Roboter in dieser Position
befindet, ist es nicht erforderlich, zum
Austausch des Motors Öl aus dem Getriebe
Achse 5 abzulassen.
xx1400000719
Hinweis
Produkthandbuch - IRB 6700Inv
3HAC058254-003 Revision: E
