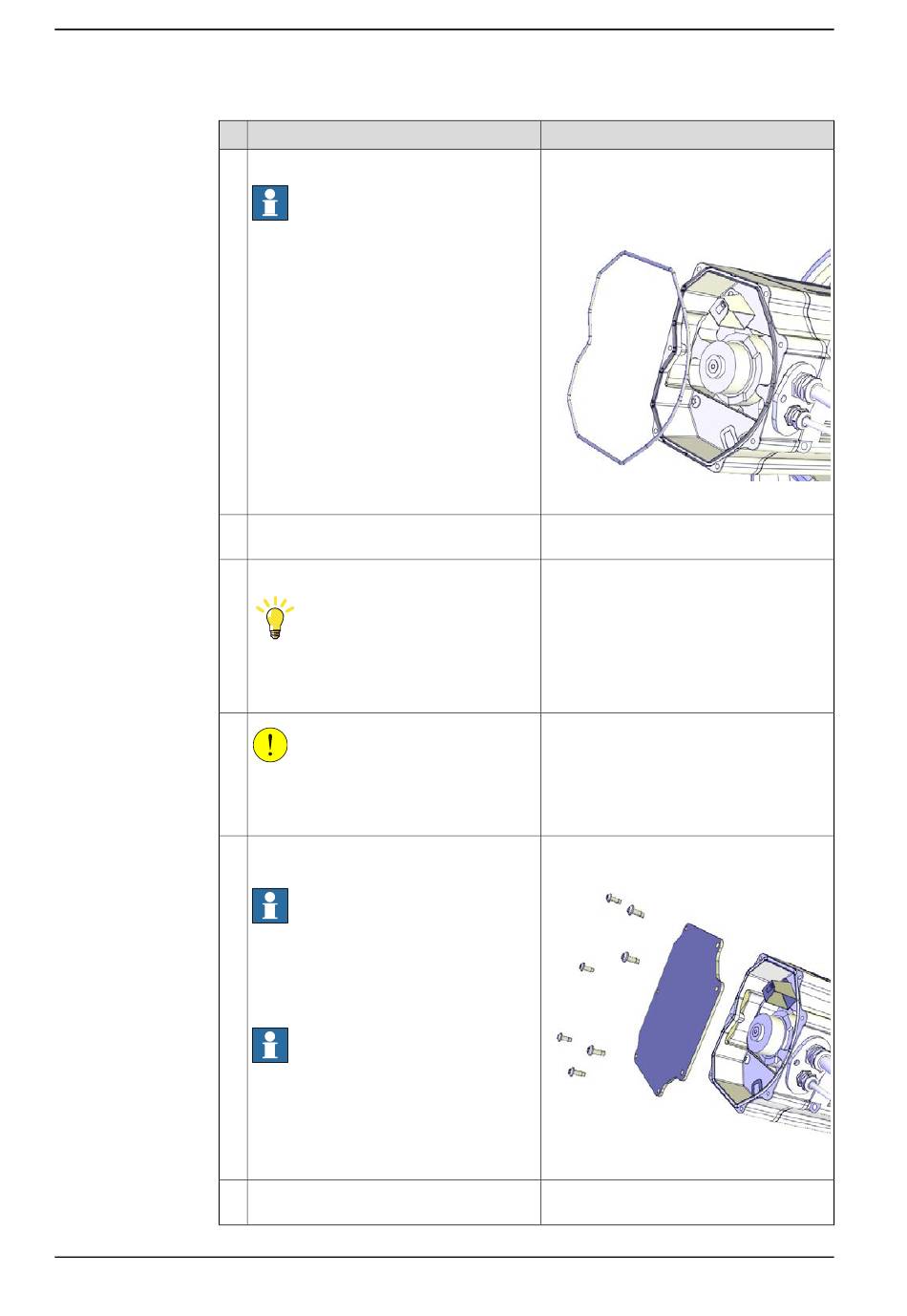

ABB IRB 6700Inv Produkthandbuch Seite 532

4 Reparatur
4.7.4 Austauschen von Motor Achse 4
Fortsetzung
4
5
6
7
8
9
Fortsetzung auf nächster Seite
532
Aktion
Überprüfen Sie den O-Ring.
Hinweis
Bei Beschädigung austauschen.
Wischen Sie den O-Ring und die O-Ringnut
ab.
Den O-Ring wieder einsetzen.
Tipp
Schmieren Sie den O-Ring mit etwas
Schmierfett, damit er besser in die Nut
passt.
VORSICHT
Stellen Sie beim Anbringen der Motorabde-
ckung sicher, dass keines der Kabel darin
beschädigt wird.
Montieren Sie die Motorabdeckung mit den
zugehörigen Schrauben.
Hinweis
Verwenden Sie die gewindeformenden
Befestigungsschrauben nicht wieder. Erset-
zen Sie sie durch Standard-Befestigungs-
schrauben, da sonst die Gewinde beschä-
digt werden.
Hinweis
Stellen Sie sicher, dass der O-Ring unbe-
schädigt und richtig eingebaut ist.
Stellen Sie sicher, dass die Abdeckungen
dicht schließen!
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
O-Ring, Achse 1: 3HAC054692-002
O-Ring, Achse 2: 3HAC054692-002
O-Ring, Achse 3: 3HAC054692-002
O-Ring, Achse 4: 3HAC054692-001
xx1200001070
Befestigungsschrauben: M5x12 8,8 (7 St.)
xx1200001135
Produkthandbuch - IRB 6700Inv
3HAC058254-003 Revision: E
