4 Reparatur
4.8.2 Austauschen des Getriebes der Achse 1
Fortsetzung
Befestigen des Motors Achse 1
1
2
3
4
5
6
7
Fortsetzung auf nächster Seite
624
Aktion
Setzen Sie Führungsstifte in die sich gegen-
überliegenden Bohrungen ein.
VORSICHT
Der Motor wiegt 27 kg.
Alle verwendeten Hebevorrichtungen
müssen entsprechend dimensioniert sein.
Bringen Sie die Hebevorrichtung an.
Bringen Sie das Drehwerkzeug an.

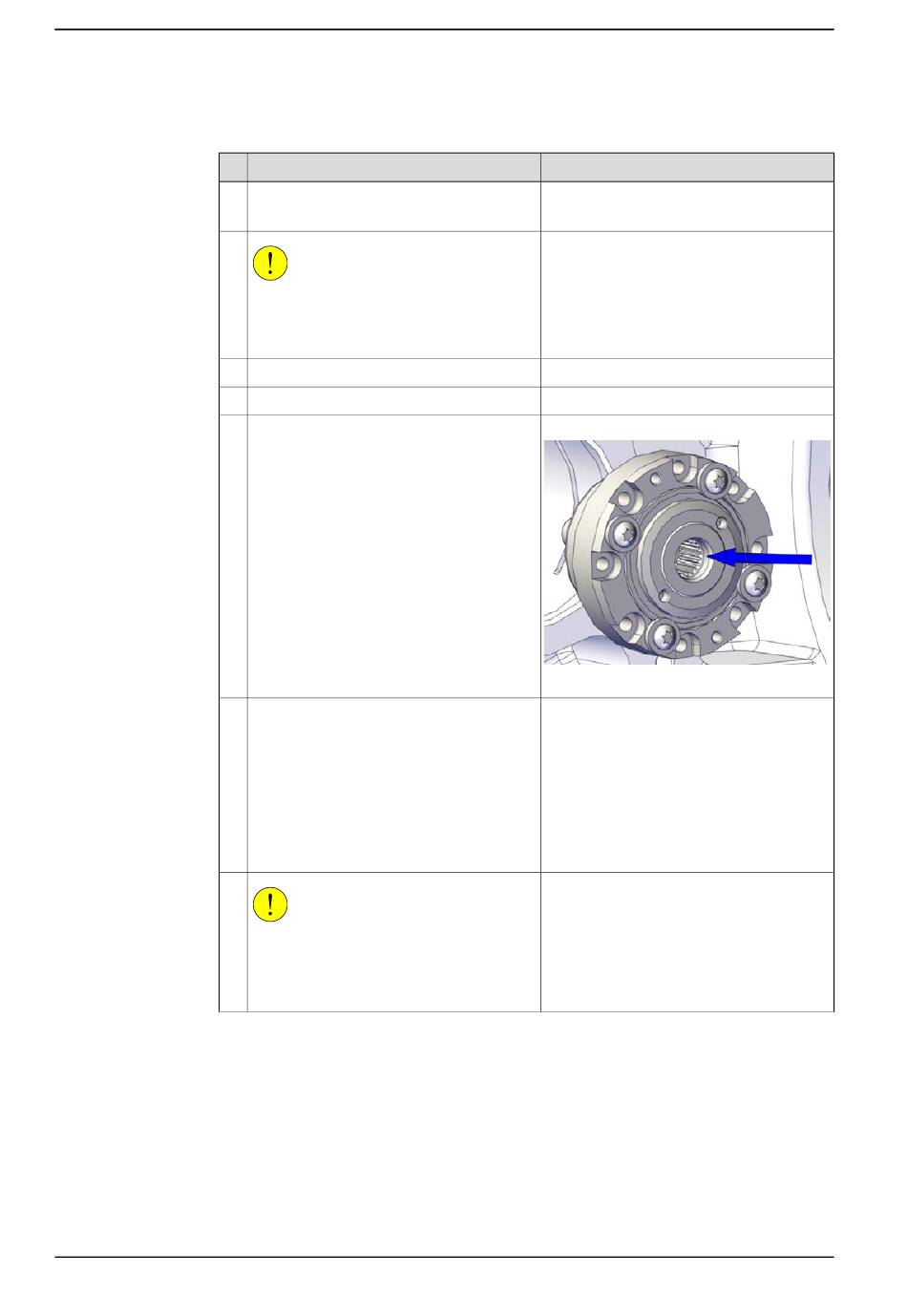

Stellen Sie vor dem Anbringen sicher, dass
sich auf der Kerbverzahnung ausreichend
Schmierfett befindet. Falls nicht, tragen Sie
1 gram Schmierfett auf.
Schließen Sie die 24-V-dc-Stromversor-
gung an, um die Bremsen zu lösen.
Zum Lösen der Bremsen müssen Sie die
24-V-DC-Stromversorgung wie in der Liste
beschrieben anschließen.
Schließen Sie ihn an den Steckverbinder
R2.MP1 an:
• + = Stift 2
• - = Stift 5
VORSICHT
Jedes Trennen/Zusammenstecken von
Motorritzel und Nabe kann die Kerbverzah-
nung beschädigen, wenn unverhältnismä-
ßige Kraft eingesetzt wird.
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Führungsstift, M10x150: 3HAC15521-2
Führungsstifte immer paarweise benutzen.
Hebevorrichtung, Motor: 3HAC14459-1.
Drehwerkzeug: 3HAB7887-1
Schmierfett: Castrol Molub. Alloy 777-1 NG
xx1500002346
