Produkthandbuch - IRB 6700Inv
3HAC058254-003 Revision: E
Aktion
Führen Sie die Rundschlingen durch die
Hubösen und befestigen Sie diese am
Traversenkran.
VORSICHT
Wenn die Hubösen scharfe Kanten haben,
die die Rundschlingen beschädigen
könnten, müssen Hebebügel verwendet
werden, um die Rundschlingen an den
Hubösen zu befestigen.
Bringen Sie entsprechend der Abbildung
eine Sicherheitsrundschlinge an der Hin-
terseite an.
Hinweis
Die Sicherheitsschlinge darf während des
Anhebens nicht gespannt sein. Sie dient
nur der Sicherung bei einem eventuellen
Kippen.
Bringen Sie entsprechend der Abbildung
eine Sicherheitsrundschlinge an der Vor-
derseite an.
Hinweis
Die Sicherheitsschlinge darf während des
Anhebens nicht gespannt sein. Sie dient
nur der Sicherung bei einem eventuellen
Kippen.
VORSICHT
Der IRB 6700Inv Roboter wiegt 1 750 kg.
Alle Hebevorrichtungen müssen entspre-
chend dimensioniert sein!
WARNUNG
Es darf sich unter keinen Umständen Per-
sonal unter hängenden Lasten aufhalten!
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme

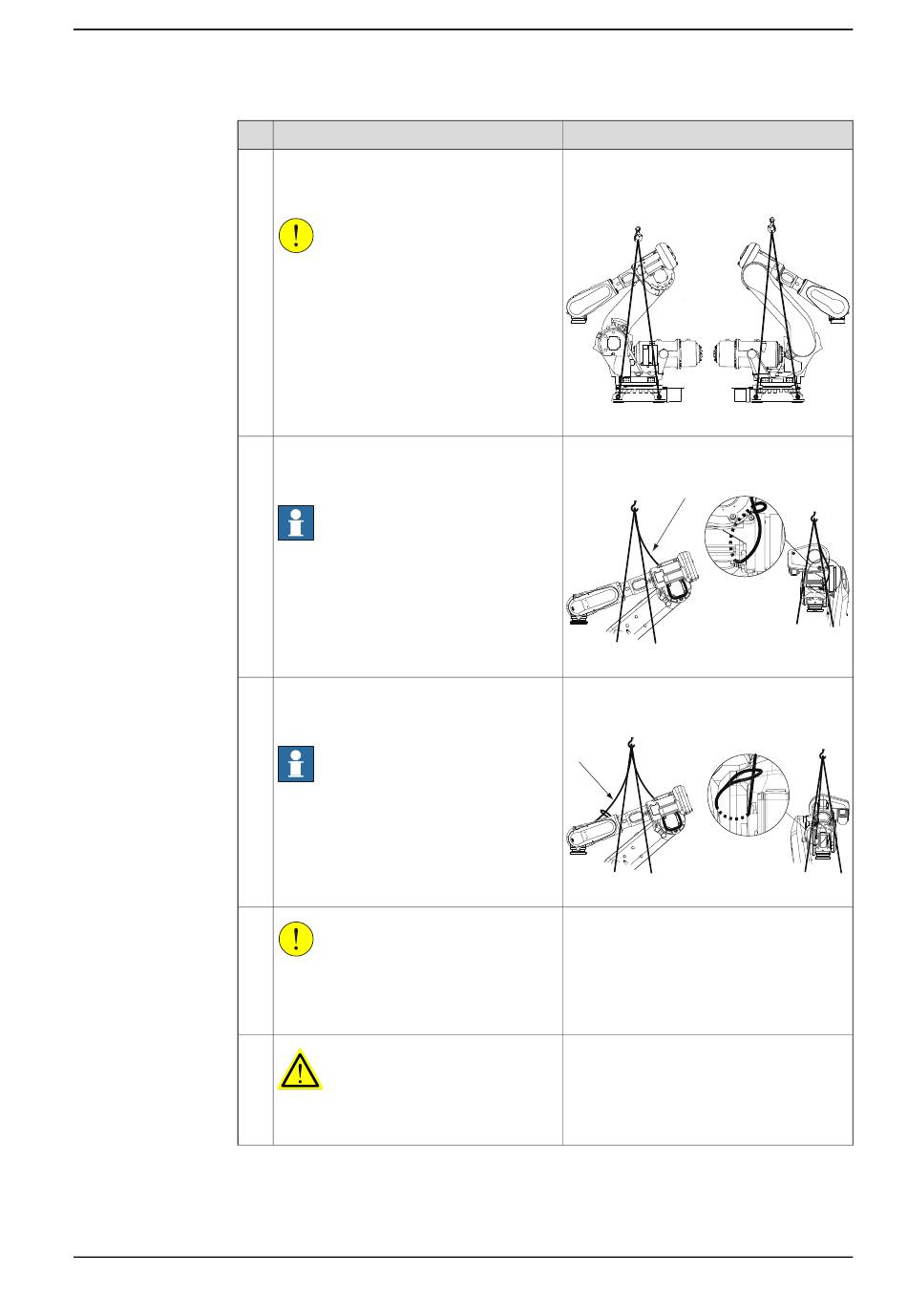

2.4.2.2 Anheben des Roboters mit Rundschlingen
Hinweis
Stellen Sie sicher, dass die Rundschlingen
nicht an scharfen Kanten reiben.
Rundschlinge, 2,5 m (4 Stück)
xx1600001374
Die Länge für die Rundschlinge finden Sie
in Tabelle
Befestigen der Rundschlingen
auf Seite
69.
xx1300001573
Die Länge für die Rundschlinge finden Sie
in Tabelle
Befestigen der Rundschlingen
auf Seite
69.
xx1300001574
Fortsetzung auf nächster Seite
