2 Installation und Inbetriebnahme
2.7.2 Installation des Motorkühlerlüfters (optional)
Fortsetzung
7
8
9
10
11
Fortsetzung auf nächster Seite
100

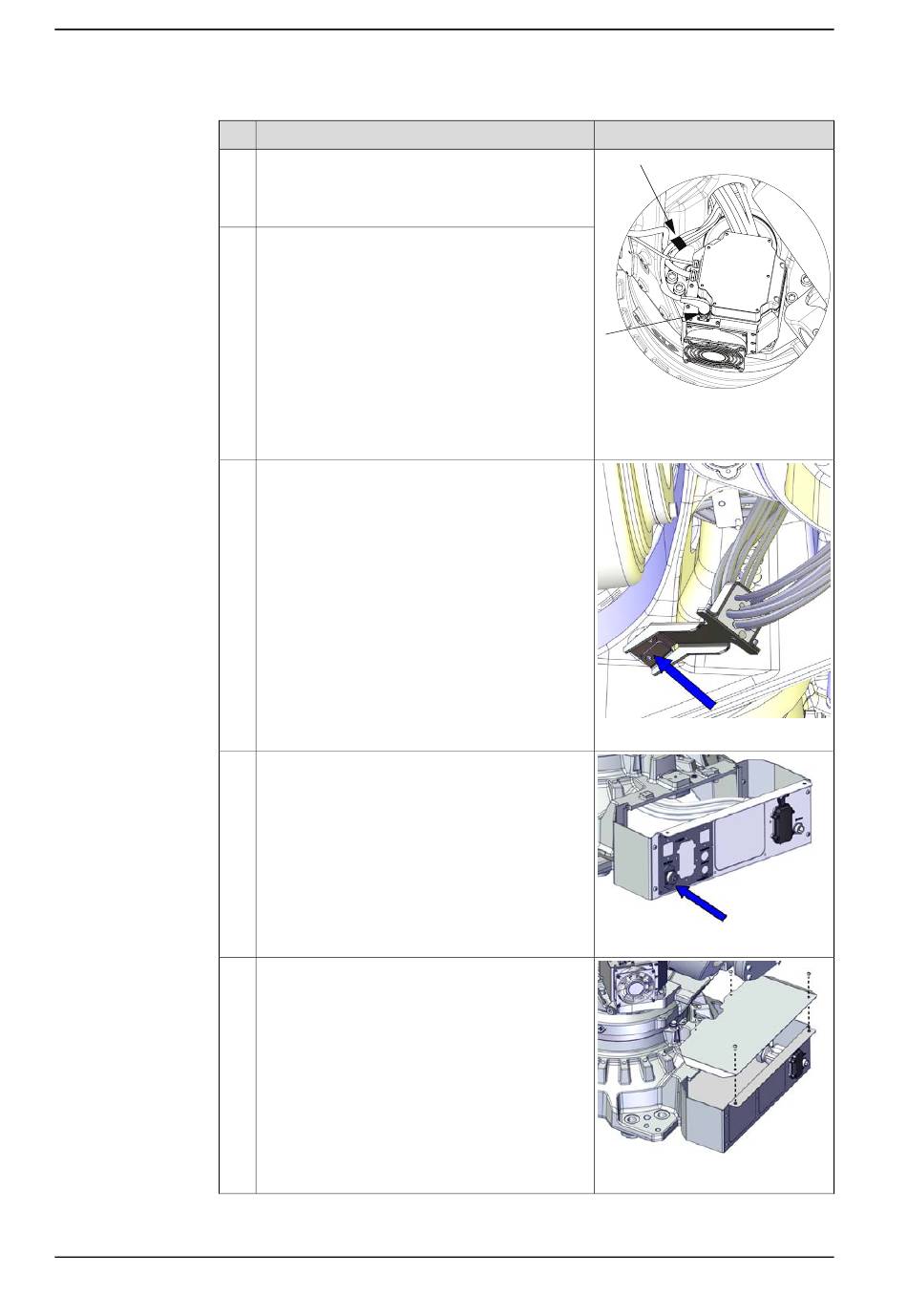

Aktion
Führen Sie das Kabel am Motor der Achse 1 durch
die Seite des Rahmens und schließen Sie den
Lüfterkabel-Steckverbinder an den Kühlerlüfter
an.
Befestigen Sie das Lüfterkabel an den Motorka-
beln für Achse 1 und Achse 2.
Bringen Sie die Kabelschelle des Rahmens mit
den Schrauben wieder an.
Schließen Sie den Steckverbinder R1.SW2/3 an
den Sockel des Roboters an.
Stellen Sie sicher, dass die Verkabelung, die
durch Rahmen und Sockel geführt wird, nicht
verdreht ist und frei von der Roboterverkabelung
verläuft.
Bringen Sie die rückwärtige Abdeckplatte wieder
am Robotersockel an.
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
B
A
xx1800000165
A Lüfterkabel-Steckverbinder
B Kabelbinder
xx1300000542
xx1800000167
xx1800000161
Produkthandbuch - IRB 6700Inv
3HAC058254-003 Revision: E
