3 Wartung
3.3.7 Überprüfen des Ölstands, Getriebe Achse 6
Fortsetzung
6
7
8
9
10
130
Aktion

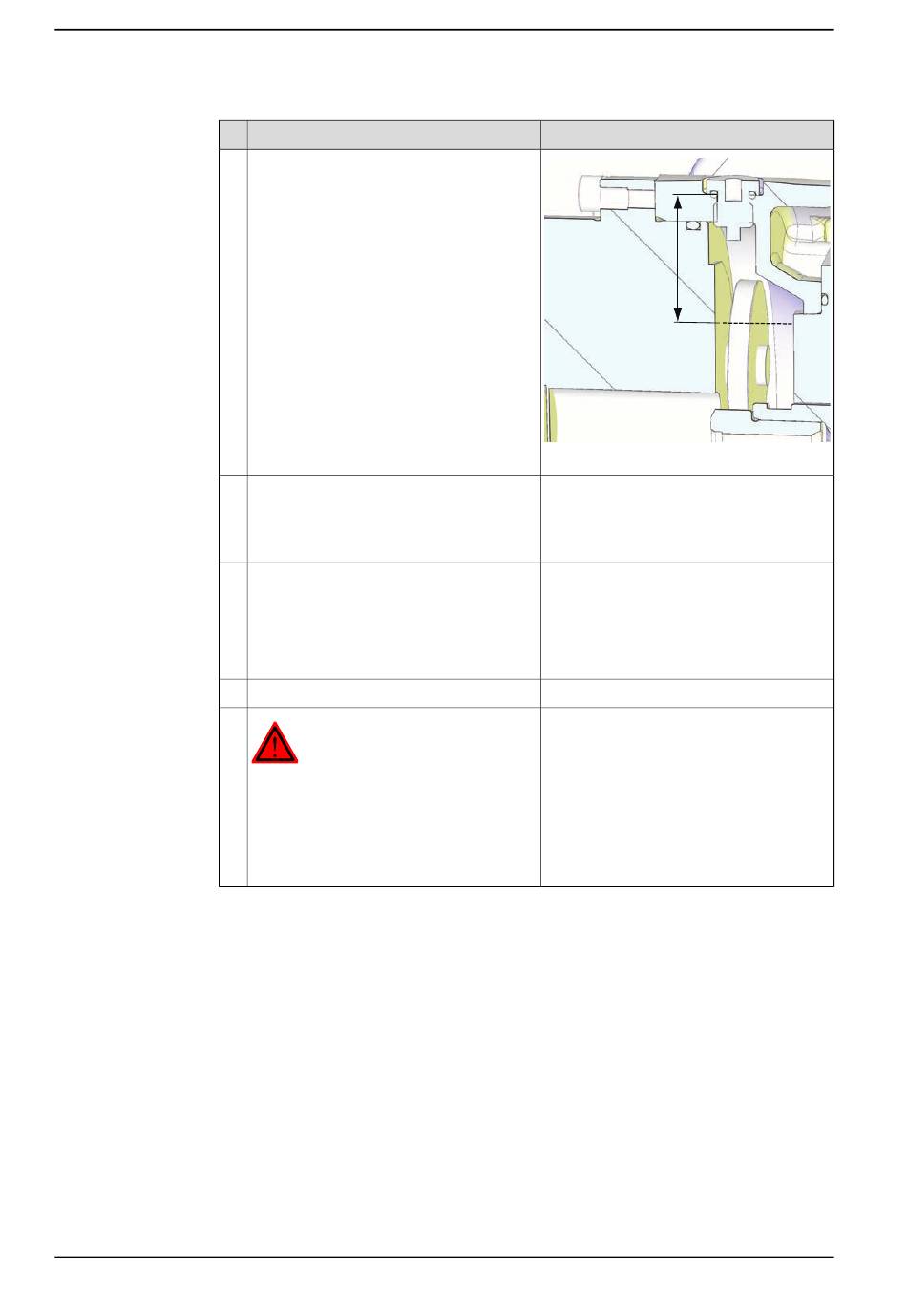

Methode 1
Überprüfen Sie den Ölstand.
•
Erforderlicher Ölstand: 50 mm ± 5
mm unter der Dichtfläche des Ölstop-
fens.
Methode 2
Drehen Sie Achse 5 in Position –77°.
Erforderlicher Ölstand: 0 – 10 mm unter der
Ölstopfenöffnung.
Füllen Sie Öl nach oder lassen Sie Öl ab,
falls erforderlich.
Setzen Sie den Ölstopfen wieder ein.
GEFAHR
Stellen Sie sicher, dass alle Sicherheitsbe-
stimmungen eingehalten werden, wenn Sie
den ersten Testlauf durchführen. Diese
werden im Abschnitt
Erster Testlauf kann
Schäden oder Verletzungen verursachen
auf Seite 27
genauer beschrieben.
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx1300000693
Ölsorte und Gesamtmenge finden Sie unter
Technisches Referenzhandbuch - Schmie-
rung von Getrieben.
Weitere Informationen zum Auffüllen oder
Ablassen von Öl finden Sie im Abschnitt
Öl wechseln Getriebe Achse 6 auf Seite
Anzugsdrehmoment: 24 Nm.
Produkthandbuch - IRB 6700Inv
3HAC058254-003 Revision: E
187.
