Einstellung PPO-Typ

13.1 Konfigurationsvorgang am DP-Master

Der Konfigurationsvorgang eines Frequenzumrichters mit dem Profibus Kommunikationsmodul CM-
PDPV1 ist im folgenden am Beispiel des Siemens STEP7 Hardwarekonfigurators gezeigt. Das Verfahren
ist prinzipiell für andere Konfiguratoren in gleicher Form gültig.
Zuerst wird im Hardwarekonfigurator die BV__0B2C.GSD installiert (sofern nicht bereits vorhanden).
Dies geschieht mit der Menüauswahl Extras\Neue GSD installieren. Hier geben Sie den Pfad und
den Namen für die GSD-Datei (BV__0B2C.GSD) an.

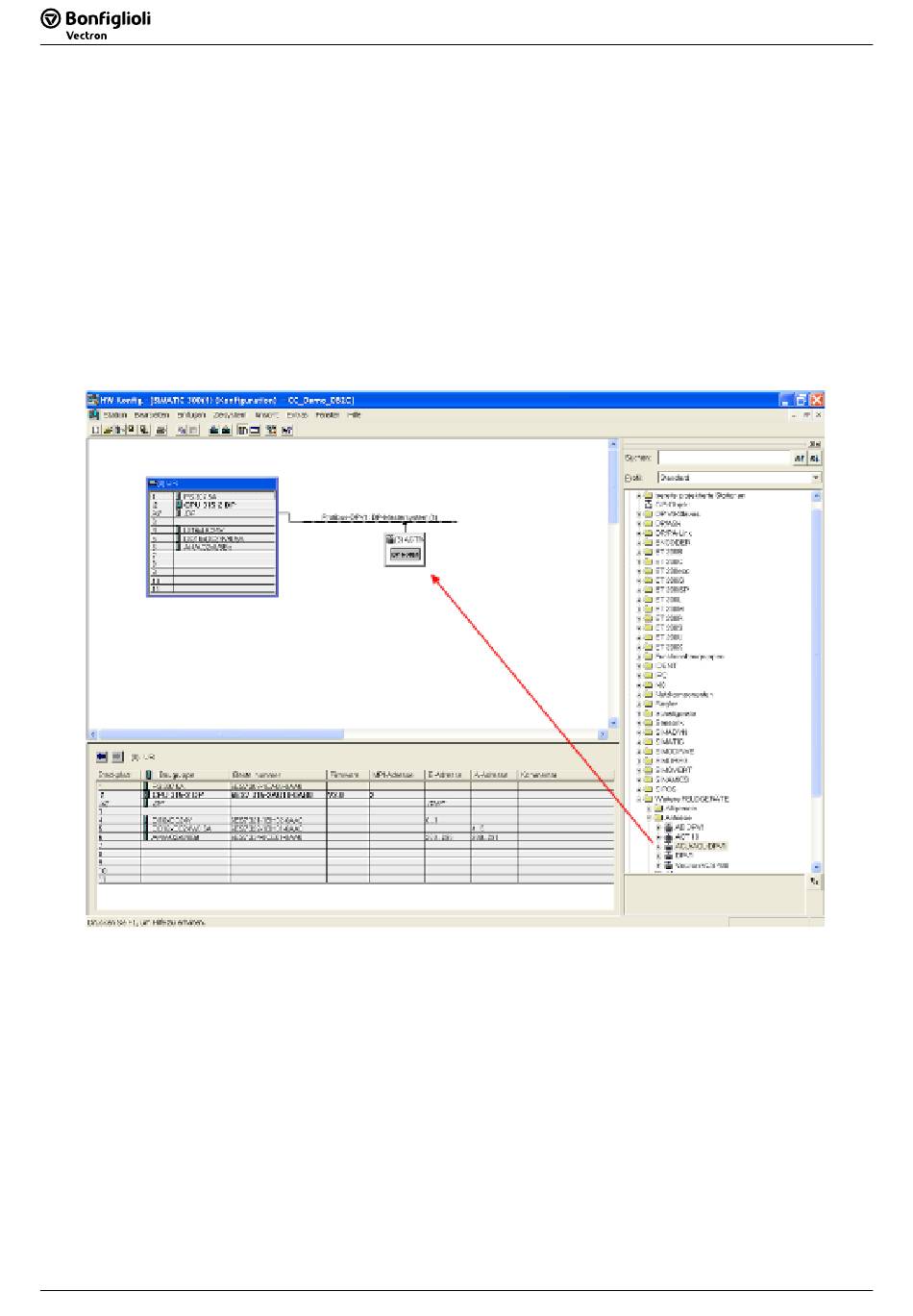

Ist die GSD Datei installiert, erscheint der Frequenzumrichter in der Gliederungsebene:
PROFIBUS-DP\Weitere FELDGERÄTE\Antriebe\ACU/AGL-DPV1
Von dieser Position kann ein Frequenzumrichter ACU/AGL-DPV1 per Drag & Drop am Profibusstrang
angelegt werden.
