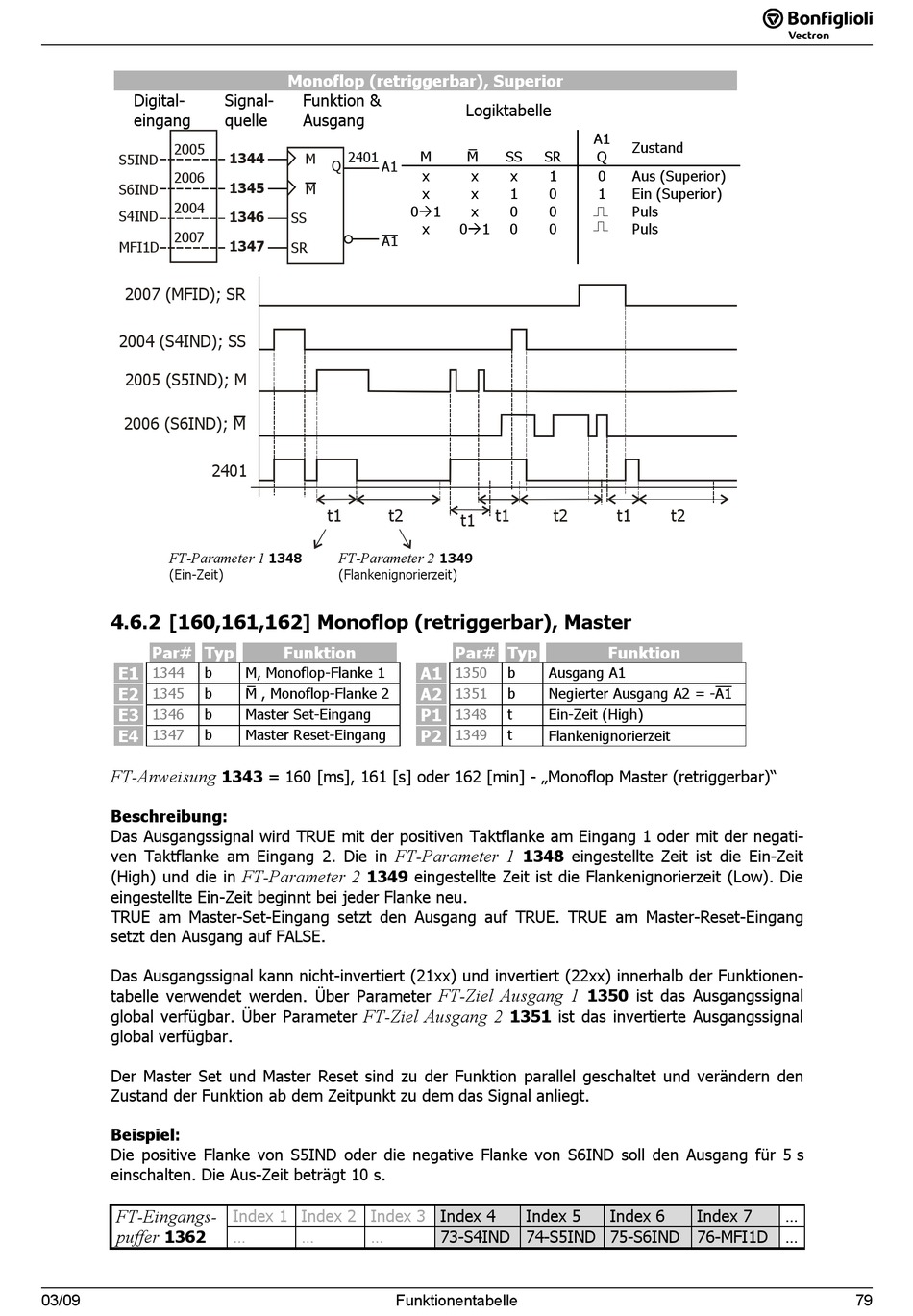

4.6.2 [160,161,162] Monoflop (retriggerbar), Master

Par# Typ
E1 1344 b
E2 1345 b
E3 1346 b
E4 1347 b
FT-Anweisung
Beschreibung:
Das Ausgangssignal wird TRUE mit der positiven Taktflanke am Eingang 1 oder mit der negati-
ven Taktflanke am Eingang 2. Die in
(High) und die in
eingestellte Ein-Zeit beginnt bei jeder Flanke neu.
TRUE am Master-Set-Eingang setzt den Ausgang auf TRUE. TRUE am Master-Reset-Eingang
setzt den Ausgang auf FALSE.
Das Ausgangssignal kann nicht-invertiert (21xx) und invertiert (22xx) innerhalb der Funktionen-
tabelle verwendet werden. Über Parameter
global verfügbar. Über Parameter
global verfügbar.
Der Master Set und Master Reset sind zu der Funktion parallel geschaltet und verändern den
Zustand der Funktion ab dem Zeitpunkt zu dem das Signal anliegt.
Beispiel:
Die positive Flanke von S5IND oder die negative Flanke von S6IND soll den Ausgang für 5 s
einschalten. Die Aus-Zeit beträgt 10 s.
