6. Inbetriebnahme, Betrieb
6.5.1 Offset On – Offset Off
Mit der Schaltfläche [Offset On/Offset Off] wird die Messung/Anzeige des gegenwärtig aktiven Kanals auf Null gesetzt oder
wiederhergestellt.
Um die Messung auf null zu stellen, die Schaltfläche [Offset on] drücken (auf der Schaltfläche wird Offset off angezeigt):
wird die Schaltfläche erneut angeklickt, so wird die Funktion „Offset Off" aktiviert (auf der Schaltfläche wird Offset on
angezeigt).
DE
Der Text OFS auf der blauen Leiste des Hauptbildes zeigt an, dass die Funktion aktiviert ist.

6.5.2 Skalierung

Mit der Skalierungsfunktion kann die physikalische Einheit ändern.
Durch Drücken der Schaltfläche [SCAL.ON] stehen folgende Angaben zur Verfügung:
Information
Low Scl Skalierwert unten
High Scl Skalierwert oben
Eng. unit Scl Englische Einheitenskalierung
Decimals num. Dezimalstellen numerisch
Transfer. funct. Übertragungsfunktion
Nach Einstellung der Parameter das vorhergehende Bild durch kurzes Drücken der Schaltfläche [SCAL.ON] (Skalierung
EIN) erneut aufrufen.
126

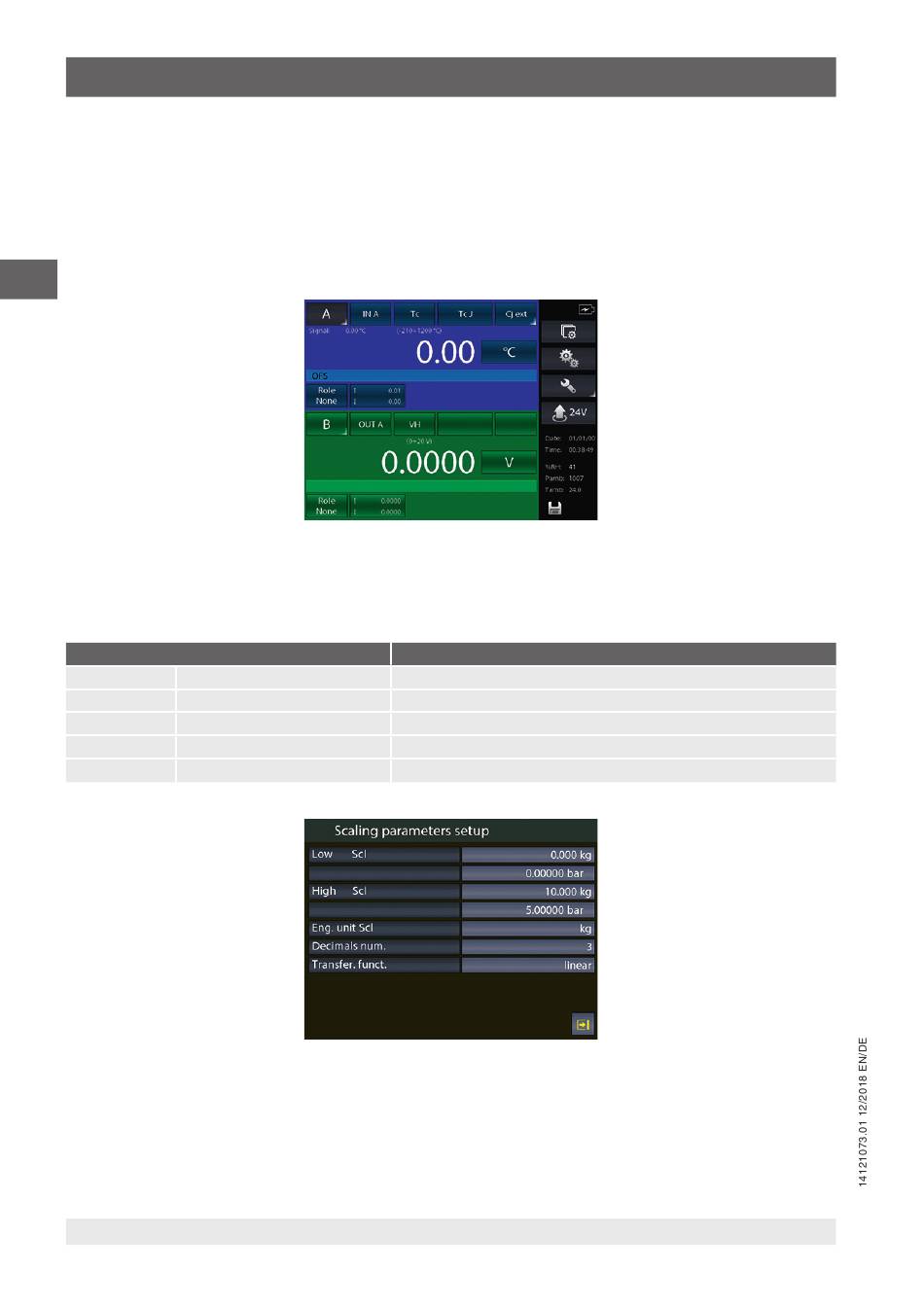

Abb. 66 - Offset-Funktion aktiviert
Bedeutung
Min.-Wert des Signals und der Messwertskala (z. B. 0 kg bei 0 bar)
Max.-Wert des Signals und der Messwertskala (z. B. 10 kg bei 1 bar)
benutzerdefinierte physikalische Einheit des Messsignals
Anzahl der geforderten Dezimalstellen
linear, Quadratwurzel, Quadrat
Abb. 67 - Einstellung Skalierparameter
