6. Inbetriebnahme, Betrieb
24 V ext.
COM +HART

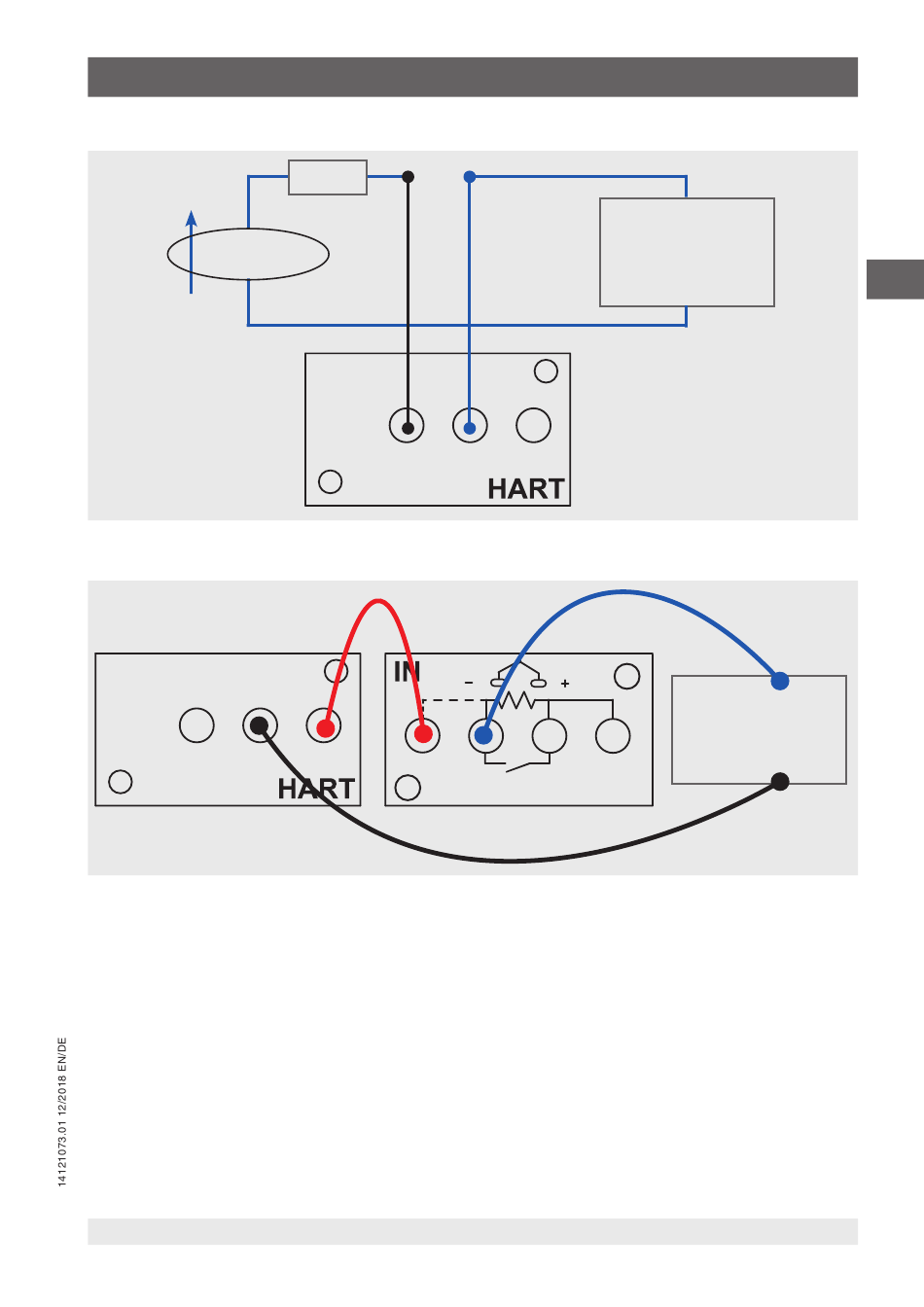

Abb. 8 - Fall 5: DC 24 V vom Modul, 250 Ω vom Modul, mA-Messwerterfassung durch Eingangsmodul IN

6.1.2.5 Umgebungsparameter-Modul (optional)

Mit diesem Modul lassen sich die Temperatur, die relative Feuchte und der Luftdruck messen. Diese Parameter sind die
wichtigsten Faktoren, durch die die Kalibrierergebnisse beeinflusst werden. Dieses Modul ist über den an der Frontkonsole
des Pascal ET vorhandenen mehrpoligen Anschluss an den Pascal ET angeschlossen. Bei diesem Modul handelt es sich um
ein Plug-and-Play-Gerät, wobei die entsprechenden Angaben zu den Umgebungsparametern in der Statusleiste am oberen
Bildschirmrand angezeigt werden.
Diese Angaben werden automatisch in den Kalibrierbericht aufgenommen.
Das Umgebungsparameter-Modul ist mit seinen Messbereichen und Auflösungen in der folgenden Tabelle aufgeführt, siehe
Kapitel 3.9 „Umgebungsparameter-Modul".
