6. Inbetriebnahme, Betrieb

6.1.2 Funktionsmodule

Die Funktionsmodule lassen sich nach ihrer Belegung einteilen:
Messung elektrische Signale und Temperatursignale
■
Druckmessung (2 verschiedene Module, bis zu 4 interne Drucksensoren sowie 2 Anschlüsse für externen Drucksensor)
■
Erzeugung/Simulation von elektrischen Signalen und Temperatursignalen
■
Druckerzeugung und -regelung
■
Messung Umgebungsparameter
■
DE
Je nach den anwenderspezifischen Anforderungen steht eine Vielzahl von Konfigurationen zur Verfügung.
6.1.2.1 Eingangsmodul für elektrische Signale/Temperatursignale
Das Eingangsmodul zur Messung von elektrischen/Temperaturkenngrößen ist eines der Module, die an der Frontkonsole des
Geräts eingesteckt werden, wobei zwei Schieber das Modul in ihre Stellung schieben. Im selben Gerät können bis zu zwei
Eingangsmodule vorliegen: IN A und IN B. Auch die Software stellt die Verbindung zwischen dem physikalischen Eingang IN
und dem Softwarekanal anhand dieser Bezeichnung ein.
Zum Beispiel:
Wird ein Widerstandsthermometer Pt100 an das Modul IN A angeschlossen, so kann die von diesem Thermometer gemesse-
ne Temperatur in jedem der vier verfügbaren Softwarekanäle angezeigt werden.
Die nachstehende Abbildung zeigt die Anschlüsse beim IN-Modul für elektrische/Temperaturkenngrößen.
6.1.2.2 Ausgangsmodul für elektrische Signale/Temperatursignale
Das Ausgangsmodul zur Erzeugung oder Simulation von elektrischen Parametern/Temperaturparametern ist eines der
Module, die an der Frontkonsole des Gerätes eingesteckt werden, wobei zwei Schieber das Modul in ihre Stellung schieben.
Im selben Gerät können bis zu zwei Ausgangsmodule vorliegen: OUT A und OUT B. Auch die Software stellt die Verbindung
zwischen dem physikalischen Ausgang OUT und dem Bedienkanal anhand dieser Bezeichnung ein.
Zum Beispiel:
Wird ein Signalempfänger an das Modul OUT A angeschlossen, so kann der erzeugte Strom 4 ... 20 mA in jedem der vier
verfügbaren Fenster angezeigt werden.
Die nachfolgende Abbildung zeigt das Ausgangsmodul für elektrische Parameter/Temperaturparameter.
Bei den 2 EINGANGS- und 2 AUSGANGS-Karten handelt es sich um Plug-and-Play-Module, die vom Anwender selbst
eingebaut werden können.
92
TC
4W 3W
RTD-Ω
COM
V-mV-Hz/P

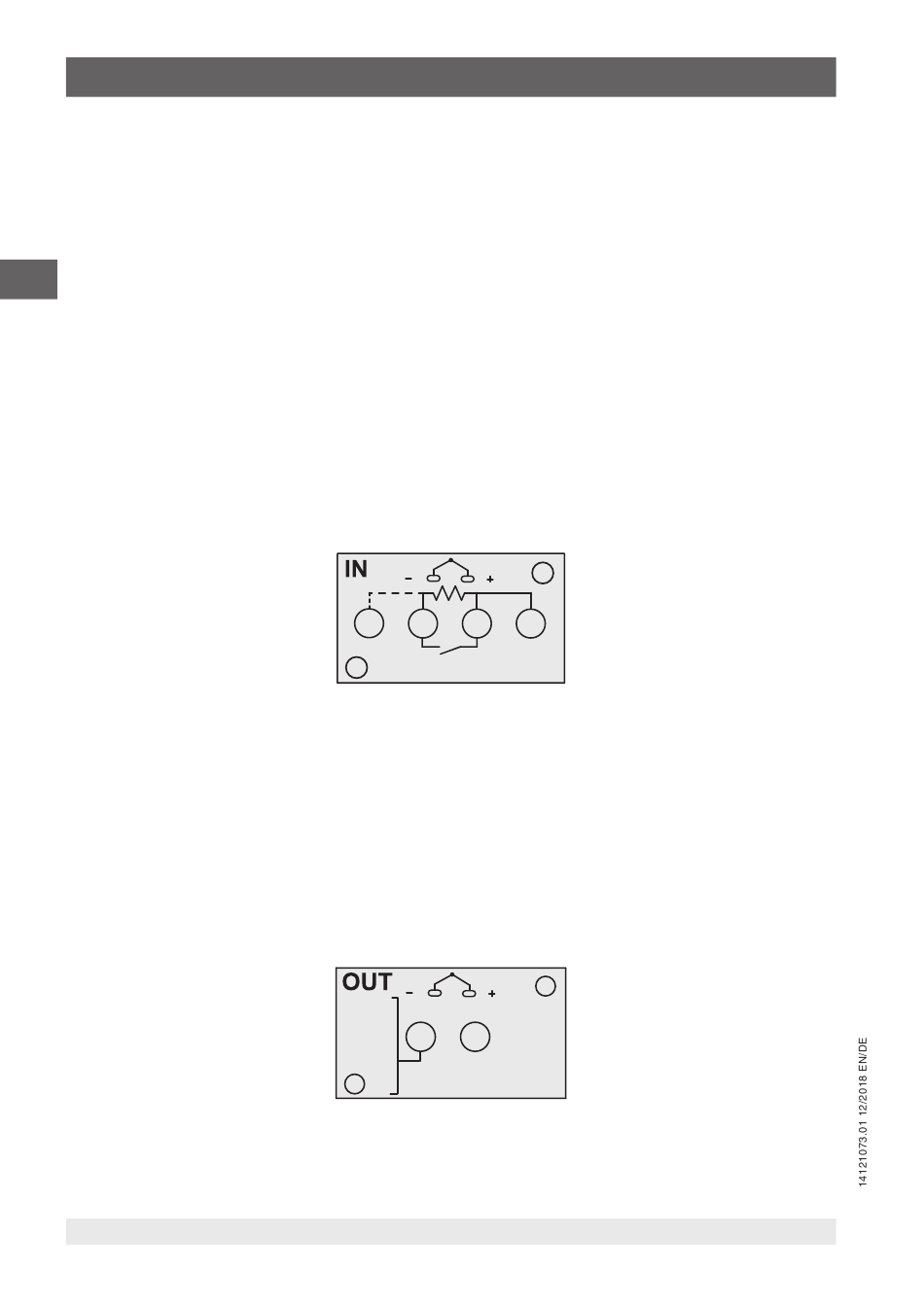

Abb. 1 - Konsole Eingangsmodul
TC
mA
V
mV
Hz/P
COM
Ω
RTD
Abb. 2 - Konsole Ausgangsmodul
mA
