6. Inbetriebnahme, Betrieb

6. Inbetriebnahme, Betrieb

6.1 Inbetriebnahme

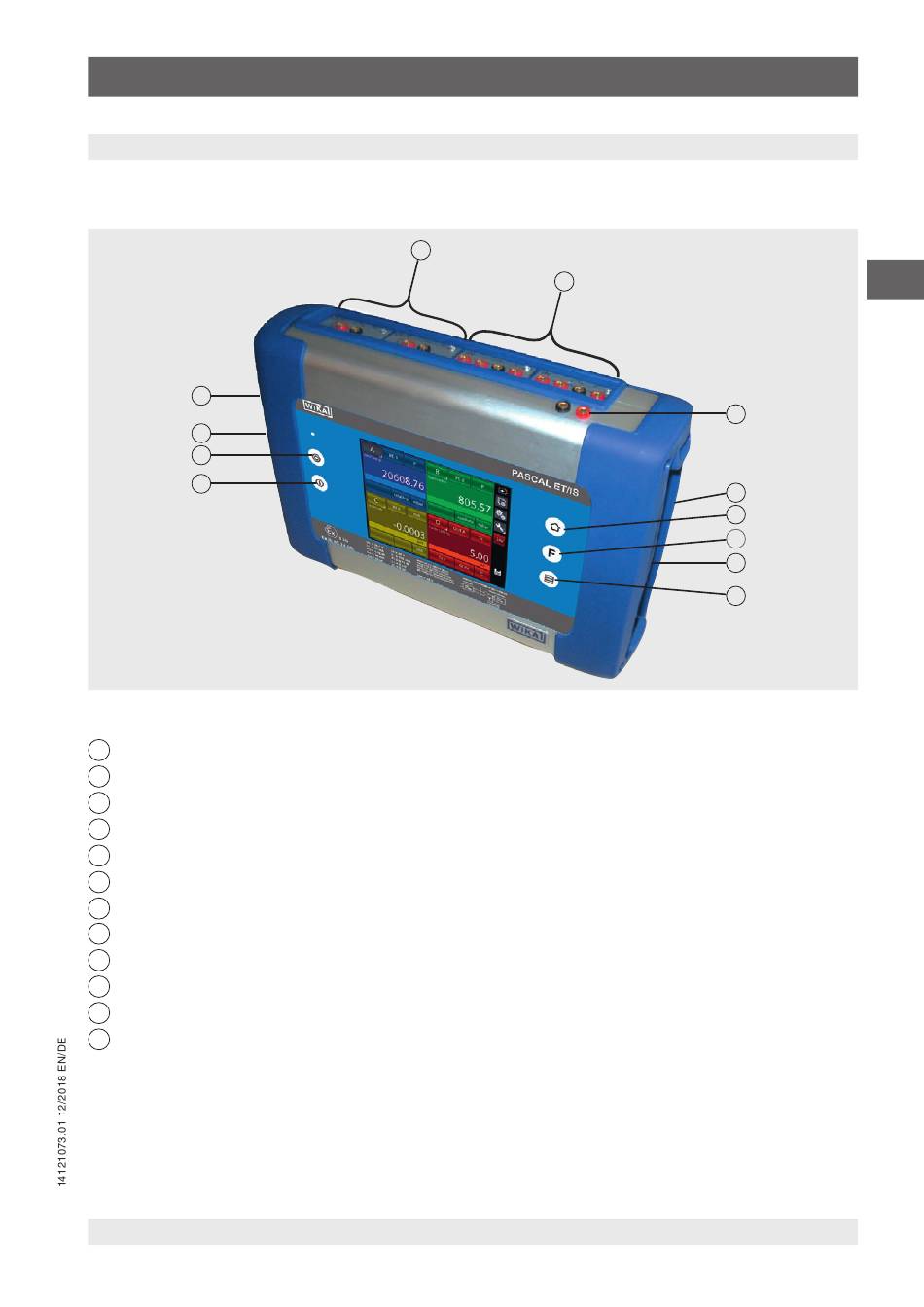

6.1.1 Übersicht der Geräteteile
12
11
10
9
Ausgang elektrische Module/Temperaturmodule
1
Eingang elektrische Module/Temperaturmodule
2
DC 24 V Spannungsversorgung
3
Anschluss Umgebungsparameter
4
Rückkehr zum Startbildschirm
5
Programmierfunktion
6
Anschlüsse für externen Sensor P
7
Änderung der Fensteranzahl
8
AUS
9
EIN
10
Anschluss für Akku-Ladegerät
11
RS-232-Schnittstelle
12
WIKA Betriebsanleitung, Typ Pascal ET
