6. Inbetriebnahme, Betrieb
Der Kalibrator ist jetzt eingestellt zur Messung von „TC" und der zuletzt verwendete Thermoelement-Typ ist ausgewählt (im
vorliegenden Fall war der zuletzt verwendete Thermoelement-Typ TC, Typ J mit interner Vergleichsstelle (aktiv) und Tempera-
turanzeige in °C).
Bei Auswahl von „interner Vergleichsstelle" misst ein direkt an die Anschlusseingänge des TC angeschlossenes Widerstands-
thermometer Pt100 die Umgebungstemperatur, während bei Auswahl von „externer Vergleichsstelle" der Temperaturwert über
die Tastatur eingegeben werden muss.
DE
Zunächst mit
den Typ Cj zum externen Typ Cj (E) ändern und dann die Schaltfläche gedrückt halten (rechts unten in der
8 8
Schaltfläche erscheint ein Halbdreieck):
8

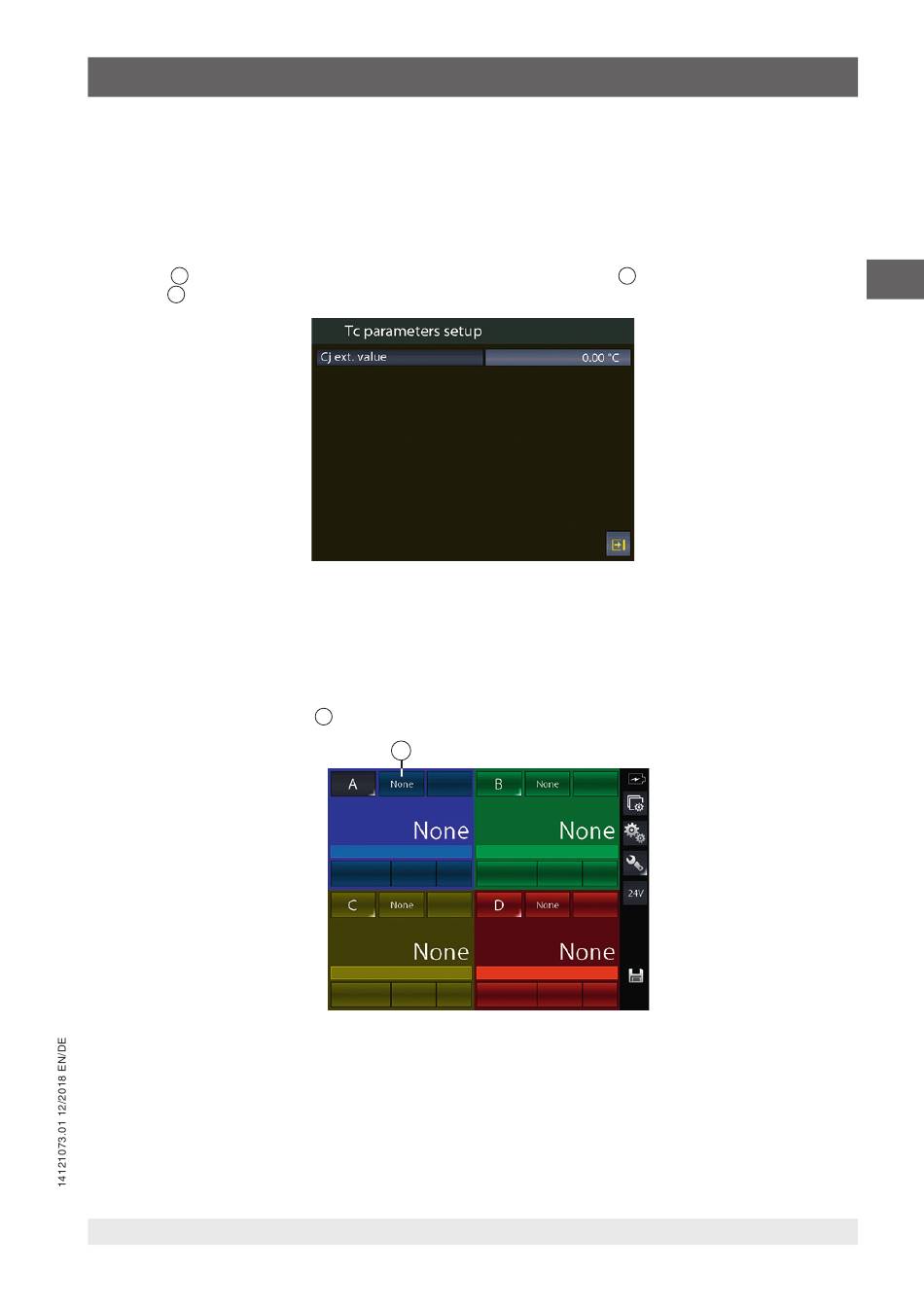

Abb. 33 - Parameterauswahl TC: Externer Typ Jc (manuell)

6.3.2.3 Messung elektrische Parameter

Das folgende Verfahren zeigt, wie der Pascal ET über das Eingangsmodul zur Messung der elektrischen Parameter eingestellt
wird.
Der Spezialkanal wird durch Drücken auf den Kanalbuchstaben ausgewählt (der Hintergrund der Schaltfläche wird grau).
Anschließend durch Drücken der mit bezeichneten Schaltfläche das gewünschte Funktionsmodul zuweisen:
2
2
Abb. 34 - Auswahl Kanalzuweisung
WIKA Betriebsanleitung, Typ Pascal ET 109
