6. Inbetriebnahme, Betrieb
Beim Einrichtungsvorgang kann der Bediener dem Bericht einen Namen zuweisen: dieser kann dann wieder aufgerufen
werden, wenn derselbe Vorgang benötigt wird.
Mit der Schaltfläche [ABORT] kann der Bediener die Kalibrierung jederzeit anhalten.
Zur Nulleinstellung des Referenzkanals REF vor dem Speichern des ersten Kalibrierpunkts [OFFSET ON] drücken: diese
Funktion wird an der Kanalanzeige unter Messwert als OFS angezeigt.
DE
Bei erneuter Betätigung von [OFFSET ON] wird die ursprüngliche Konfiguration wieder aufgerufen: OFS verschwindet.
Nach Fertigstellung des letzten Kalibrierpunkts [STORE] (bzw. [ABORT]) drücken: der Bericht endet automatisch und die
Anzeige zeigt wieder die ursprüngliche Konfiguration.
Auf dem Bild für die Funktionseinstellung (siehe Kapitel 6.5.2 „Skalierung") durch Drücken von [LIST] die gespeicherten
Berichte ansehen:

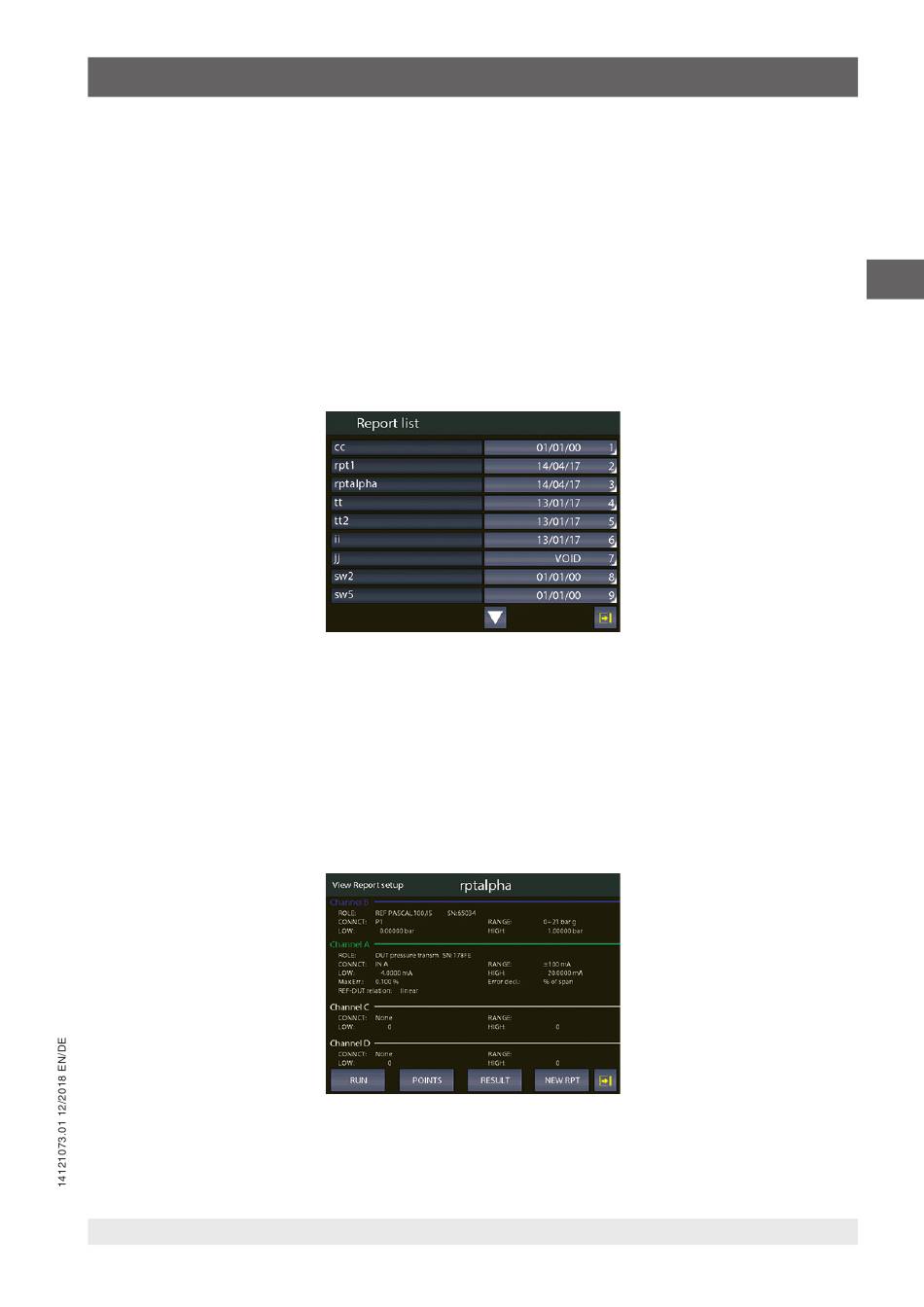

Abb. 78 - Anzeige Berichtsliste
Das vorherig gezeigte Bild zeigt die Liste des vorhandenen Berichts: Name und Status werden angezeigt.
Beziehen sich die Kalibrierdaten auf ein Kalibrierverfahren, das an einem Gerät ohne Anpassung durchgeführt wurde, so wird
unter Status die Bezeichnung AS FOUND angezeigt: Ist ein Datum vorhanden, so bedeutet dies, dass das Kalibrierverfahren
beendet ist (AS FOUND AS LEFT). Wurde der Bericht nie ausgeführt, so wird neben dem Namen VOID angezeigt.
Durch Drücken der Pfeile den Cursor nach oben und unten bewegen und den Bericht auswählen und durch Drücken der
Schaltfläche mit hellgrauem Hintergrund die im Bericht vorliegenden Angaben ansehen.
Sollen die Berichte gelöscht werden, die Schaltfläche mit hellgrauem Hintergrund drücken: vor dem weiteren Vorgehen ist eine
Bestätigung durch den Anwender erforderlich.
Durch Auswahl des Bereichs mit hellgrauem Hintergrund neben dem Berichtsnamen wird der SETUP des Berichts angezeigt:
Abb. 79 - Anzeige Einstellung Bericht
