6. Inbetriebnahme, Betrieb
6.9.3 Beispiel 4 – Kalibrierung von Thermoelementen
Die Kalibrierung von Thermoelementen erfolgt analog zu der von RTDs, also durch Vergleich, wobei sich jedoch die Wahl des
Typs von Referenzthermoelement nach den Typen der zu kalibrierenden Thermoelemente richtet.
Die Vergleichsstellenkompensation muss auch bei intern, extern oder Zuweisung eines Korrekturwerts verwendet werden.
Die folgende Abbildung zeigt, wie der Kalibrator angeschlossen wird.
DE
Vergleichsmethode
142
Prüfling TC
Thermostat (Flüssigkeitsbad - Trockenblock)

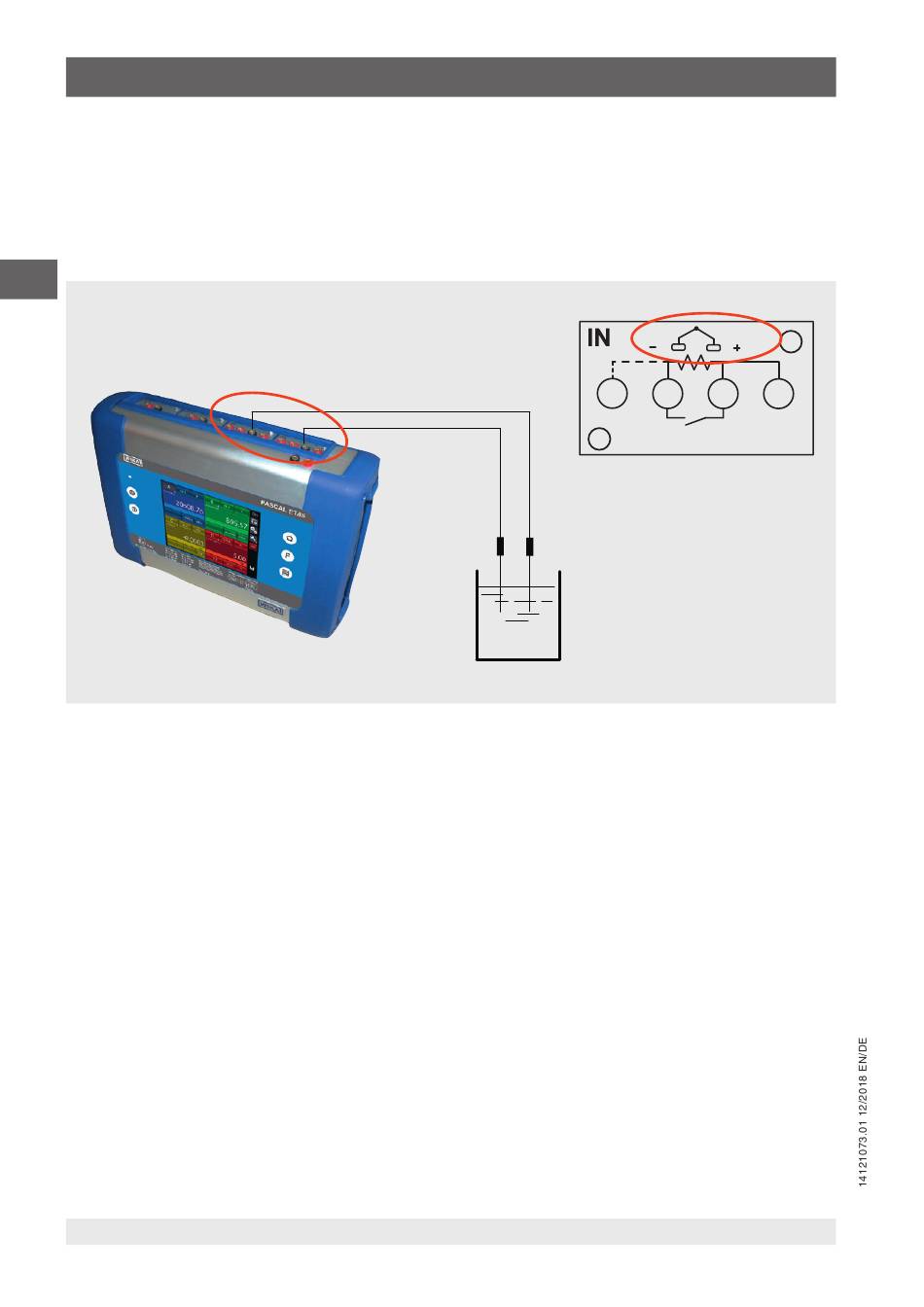

Abb. 89 - Thermoelement Kalibrierbeispiel
