6. Inbetriebnahme, Betrieb

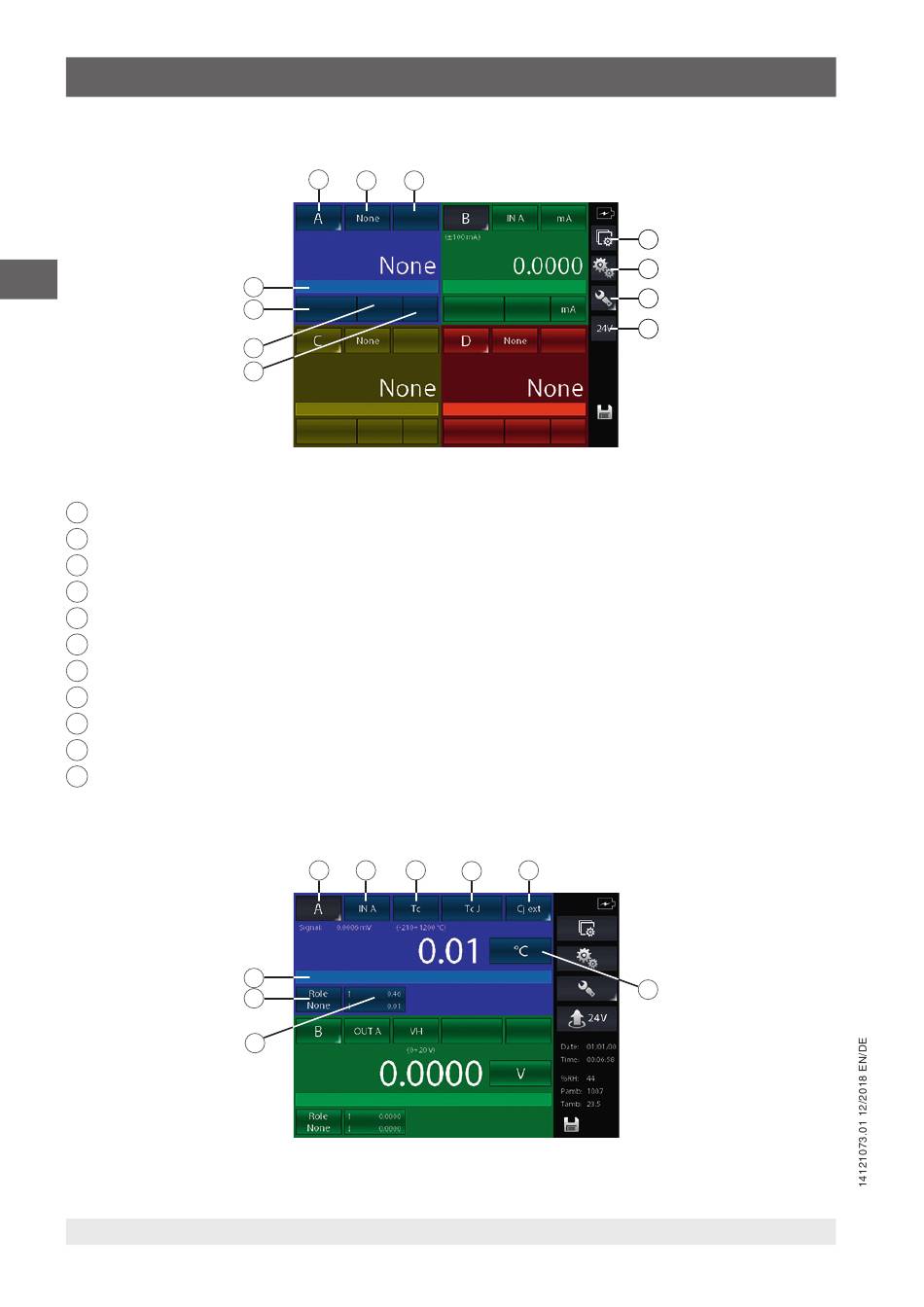

Die folgende Abbildung zeigt die typische Anzeige des Kalibrators.
DE
Auswahl / Zuordnung des Kanalbuchstabens zum aktiven Fenster
1
Auswahl der Quelle für das Modul IN / OUT / P / Schaltfläche
2
Auswahl des Feldes für das ausgewählte Modul (falls zutreffend)
3
Kanaleinstellungen
4
Gerätefunktionen
5
Allgemeine Einstellungen
6
Aktivieren/deaktivieren P.S. DC 24 V
7
Auswahl der Einheit des ausgewählten Feldes (falls veränderbar)
8
Auswahl der Feldoptionen für das ausgewählte Modul (falls zutreffend), d. h. Typ TC oder RTD
9
Auswahl des Unterfeldes für das ausgewählte Modul (falls zutreffend)
10
Zeile für Anzeigestatusmeldungen bei Aktivierung (d. h. Filter, Rampe, Offset usw.)
11
Im Vergleich zum Anzeigemodus für einen Einzelkanal werden im Anzeigemodus für 1 oder 2 Fenster folgende Zusatzanga-
ben angezeigt:
98
1
2 3
11
10
9
8
Abb. 9 - Typische Anzeige von Pascal ET mit 4 Fenstern.
1 3
2
9
8
7
Abb. 10 - Typische Anzeige von Pascal ET mit 2 Fenstern
5
4
