6. Inbetriebnahme, Betrieb
Für die Wägezelle kann der Kanal 4 bzw. D das Ergebnis einer Wägezelle berechnen, die nach dem nachstehenden Schema
angeschlossen ist:
DE
Eine Berechnung ist nur dann möglich, wenn Kanal A auf mV-Messung (Brückensignal) und Kanal B auf Stromerzeugung,
Messbereich 0 ... 20 V (Brückenversorgung), eingestellt ist. Außerdem sollte Kanal A nicht auf Fehlermodus eingestellt sein.
Im vorliegenden Fall wird folgendes angezeigt:
114
TC
mA
V
mV
Hz/P
COM
Ω
RTD

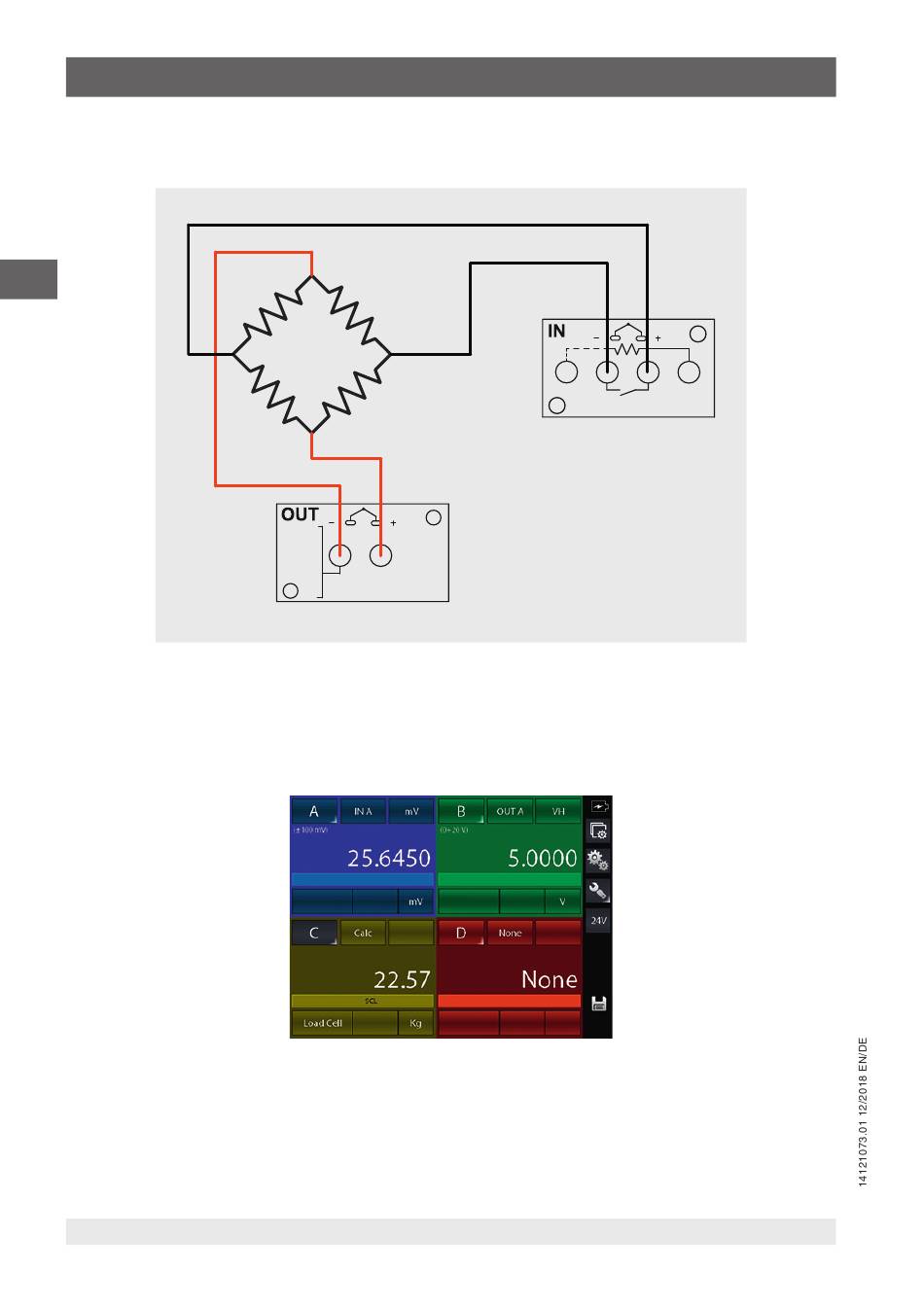

Abb. 46 - Anschluss Wägezelle
Abb. 47 - Berechnung Wägezelle
TC
4W 3W
RTD-Ω
COM mA
V-mV-Hz/P
