WIKA Pascal ET Betriebsanleitung Seite 101

6. Inbetriebnahme, Betrieb

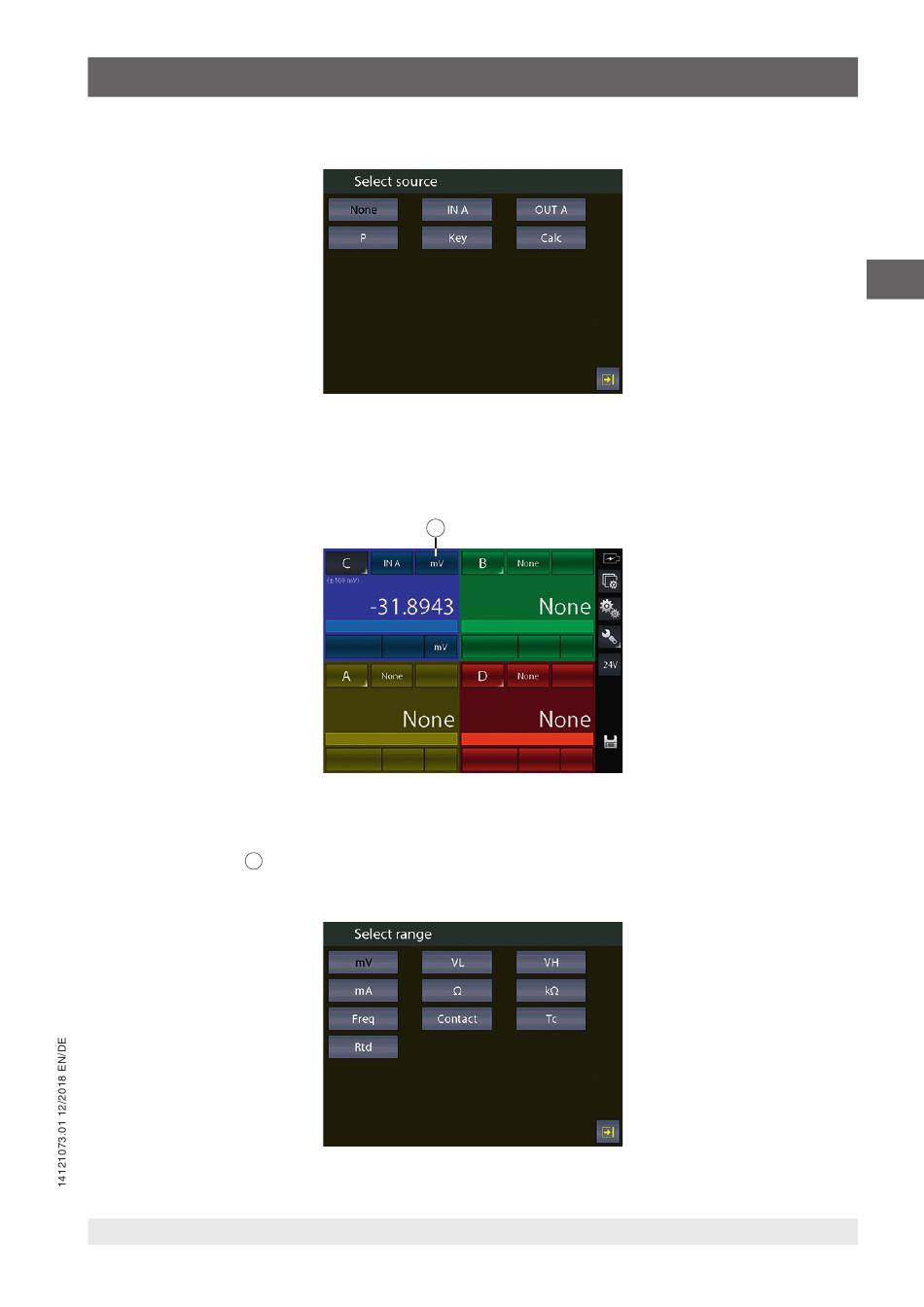

Der folgende Bildschirm erscheint (je nach den installierten Modulen):
DE
Abb. 15 - Auswahl der Quelle
Da die Messung vom Eingang aus erfolgen muss, die Option [IN A] auswählen:
Das Bild ändert sich wie folgt:
3
Abb. 16 - IN A ausgewählt
Im Kalibrator ist die ausgewählte Option eingestellt und die für das Modul zuletzt verwendete Einheit wird geladen (in diesem
Fall war die zuletzt verwendete Messeinheit die Messung von mV). Zur Änderung der Messeinheit zu RTD drücken Sie die in
der obigen Abbildung mit bezeichnete Schaltfläche:
3
Der folgende Bildschirm erscheint:
Abb. 17 - Auswahl der Einheit für das Modul IN A
WIKA Betriebsanleitung, Typ Pascal ET 101
