6. Inbetriebnahme, Betrieb
Im nächsten Schritt erfolgt die Auswahl eines der Ausgangsmodule OUT A oder OUT B (falls vorhanden):
DE

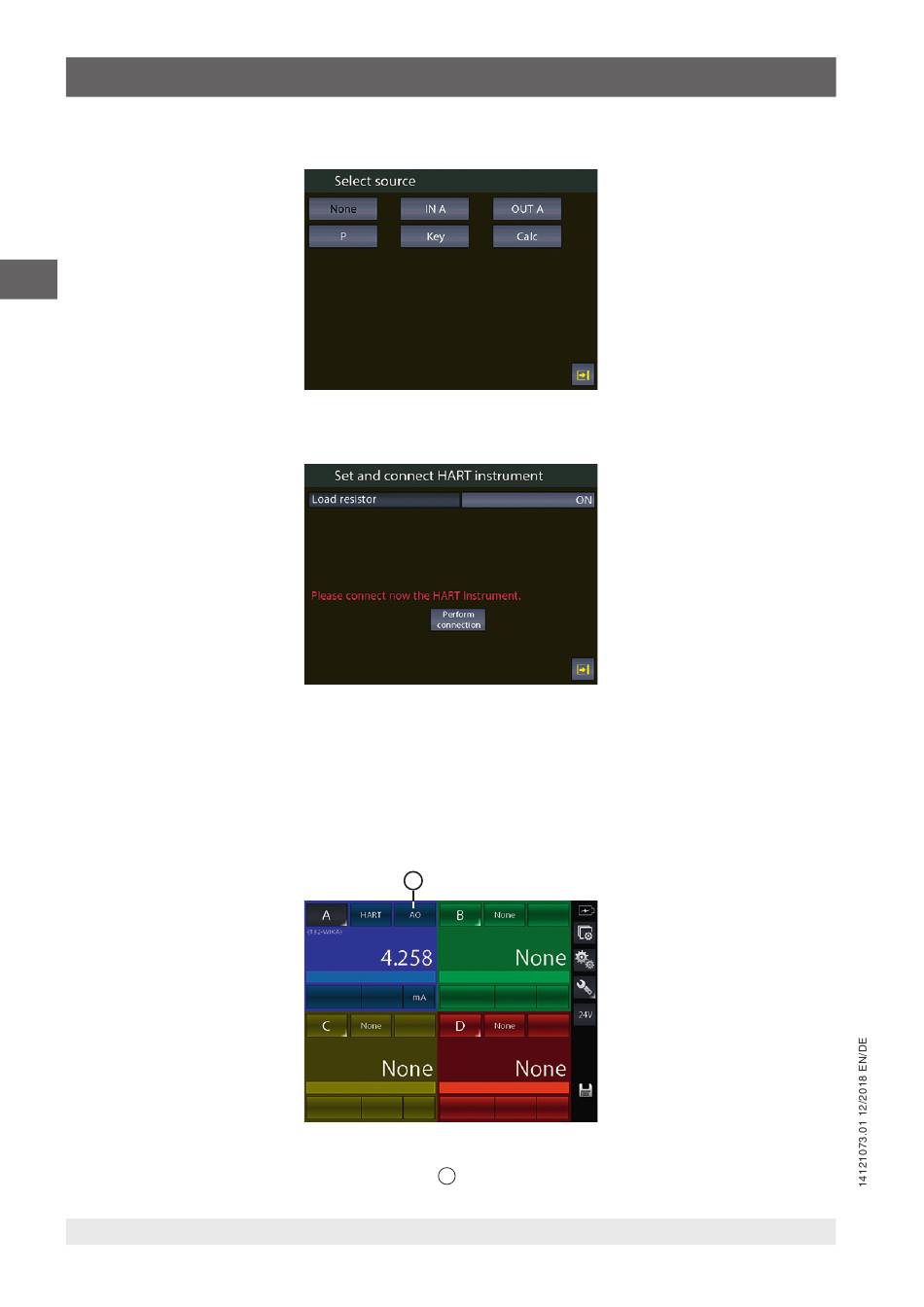

Abb. 50 - Auswahl der Quelle „HART"
®
Für HART
-Messung HART auswählen:
®
Abb. 51 - Anschluss eines HART
-Gerätes
Hier kann der Anwender auswählen, ob der Widerstand 250 Ω des internen Moduls aktiviert werden soll (ON oder OFF), der
®
zur HART
-Kommunikation erforderlich ist (extern anschließbar oder vom Kalibrator mit Strom versorgt).
®
Bevor [Perform connection] gedrückt wird, darauf achten, dass die richtigen Anschlüsse am HART
-Gerät bereits herge-
stellt wurden.
[Perform connection] drücken und nach einigen Sekunden erscheint, falls keine Fehleranzeige erfolgt, das folgende Haupt-
bild:
3
Abb. 52 - HART-Kanal zugewiesen
Das Hauptbild zeigt den HART-AO-Wert (analoger Ausgang)
an.
3
116
WIKA Betriebsanleitung, Typ Pascal ET
