6. Inbetriebnahme, Betrieb
Der folgende Bildschirm erscheint:
Es wird automatisch der folgende Bildschirm so lange angezeigt, bis der Bediener auswählt, welche Art Parameter einem
ausgewählten Kanal, z. B. dem Kanal A, zugewiesen werden soll. In diesem Fall [P] für Druck drücken.
Der Pascal ET kann mit bis zu zwei Druckmodulen ausgestattet werden, an die jeweils bis zu drei Drucksensoren, zwei interne
Sensoren sowie ein externer Sensor mit Standardgenauigkeit angeschlossen werden können.
Die auf dem Bild angezeigte Liste richtet sich nach der Anzahl installierter, eingebauter und angeschlossener
Sensoren.
Der Sensor ist durch den Messbereich und den Messmodus (g = Relativdruck oder a = Absolutdruck) gekennzeichnet. Diese
Angaben werden unter der Bezeichnung PE-1 (erster externer Sensor) bzw. PE-2 (zweiter externer Sensor) angezeigt. Siehe
obige Abbildung als Beispiel.
WIKA Betriebsanleitung, Typ Pascal ET

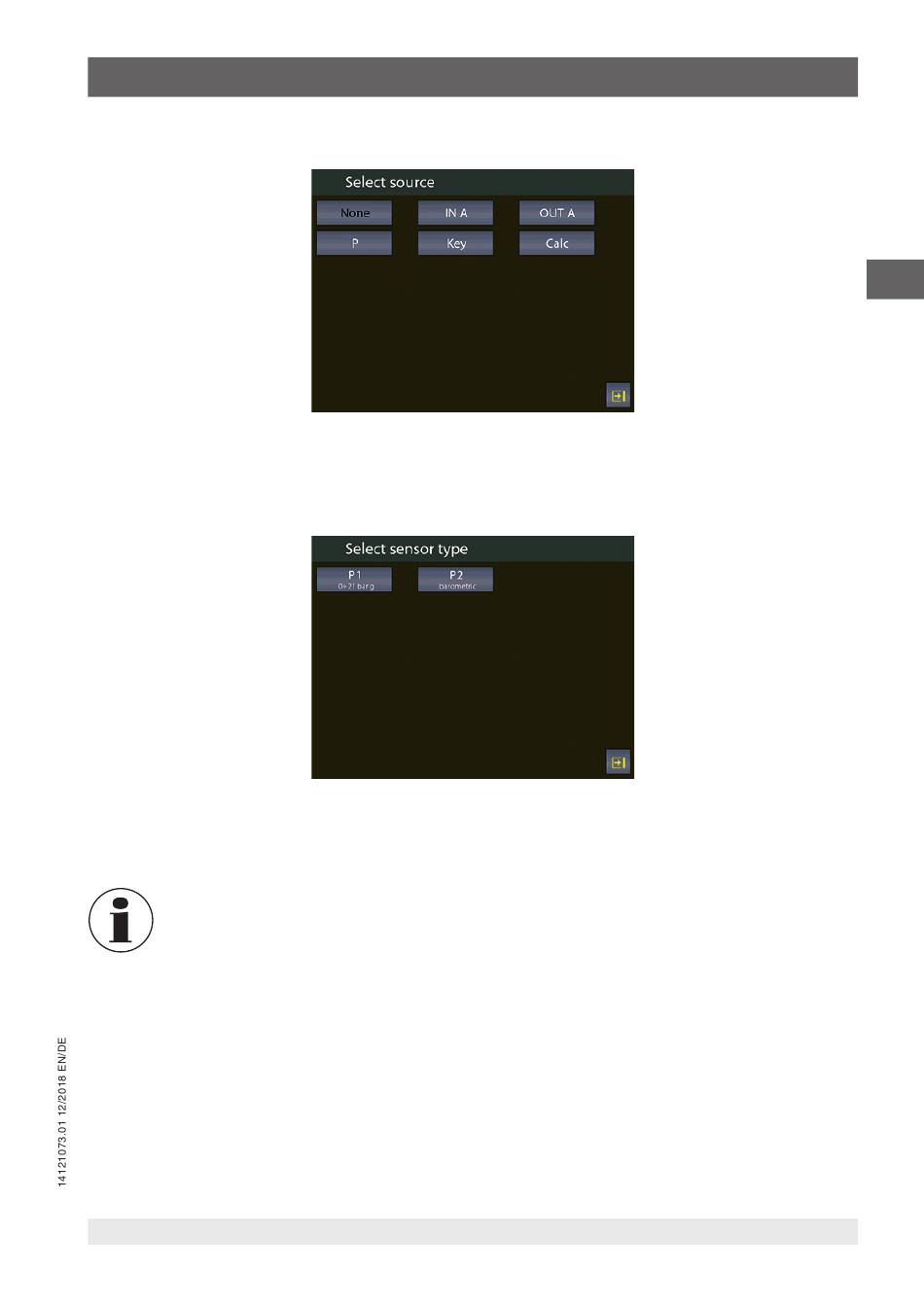

Abb. 24 - Auswahl der Quelle [P]
Abb. 25 - Auswahl Druckparameter
