6. Inbetriebnahme, Betrieb

6.3.2.5 Erzeugung elektrischer Parameter

Das Verfahren für die Zuweisung der Erzeugung eines elektrischen Parameters (z. B. mA) ist ähnlich dem zuvor für die
Messung des elektrischen Signals beschriebenen, mit der Ausnahme des Schritts, in dem der Anwender durch Drücken der
mit bezeichneten Schaltfläche das Betriebsmodul auswählen muss:
2
Im vorliegenden Fall sollte die Option OUT A oder OUT B ausgewählt werden.
Auf dem Hauptbild muss jetzt der Schleifentyp gewählt werden: entweder passiv (der Kalibrator Pascal versorgt die Strom-
DE
schleife) oder aktiv (Stromschleife wird extern versorgt):

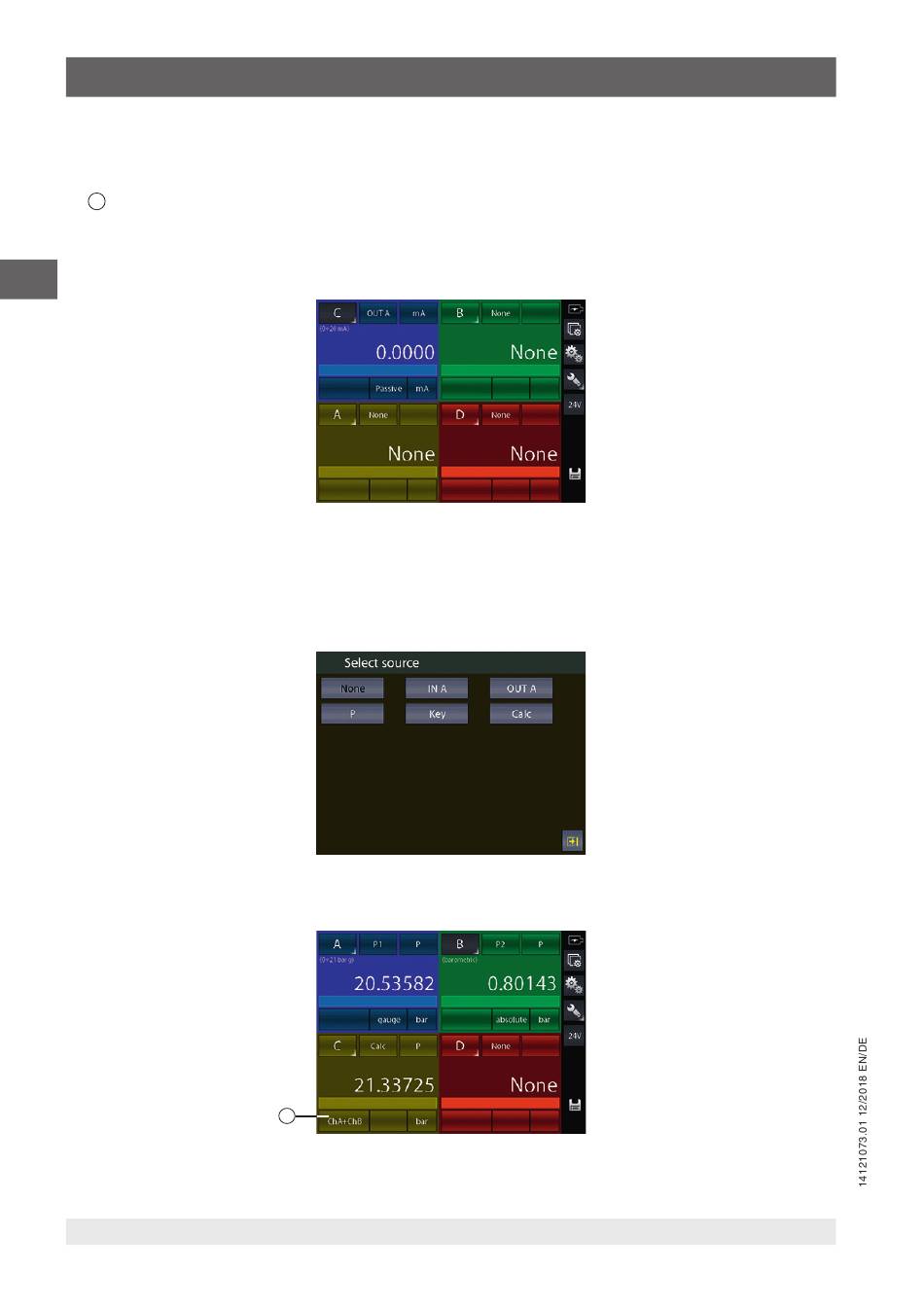

Abb. 41 - Einstellung Erzeugung mA-Schleife
6.3.2.6 Kanal C oder D – mathematische Funktionen
Bei Kanal C bzw. D gibt es eine zusätzliche Einstellung namens CALC. Mit dieser Funktion kann auf Kanal C bzw. D ein Wert
angezeigt werden, der sich aus der Kombination der in Kanal A und Kanal B angezeigten Werte ergibt.
Um darauf zuzugreifen, wählen Sie Kanal C oder D und anschließend drücken Sie die Schaltfläche zur Auswahl der Quelle:
Abb. 42 - Modul Calc auswählen
Beim Drücken von [Calc] wird folgendes angezeigt:
7
Abb. 43 - Auswahl der Kanalzuweisung Calc
