6. Inbetriebnahme, Betrieb
Auswahl / Zuordnung des Kanalbuchstabens zum aktiven Fenster
1
Auswahl der Quelle für das Modul IN / OUT / P / Schaltfläche
2
Auswahl des Feldes für das ausgewählte Modul (falls zutreffend)
3
Auswahl der Feldoptionen für das ausgewählte Modul (falls zutreffend), d. h. Typ TC oder RTD
4
Externe Vergleichsstelle
5
Auswahl der Einheit des ausgewählten Feldes (falls veränderbar)
6
Anzeige der Werte MAX und MIN Zum Zurücksetzen der Werte die Schaltfläche drücken
7
Auswahl der Kanalrolle (keine, REF, DUT)
8
Zeile für Anzeigestatusmeldungen bei Aktivierung (d. h. Filter, Rampe, Offset usw.)
9
6.3.1 Kanalkonfiguration
Die Zuweisung einer Funktion zu einem Softwarekanal ist ein einfaches und intuitives Verfahren.
Die Kanalzuweisungen sind sehr ähnlich und erfolgen selbständig bei jedem Kanal.
Mit dem Kalibrator werden 4 Kanäle verwaltet, die mit den Buchstaben A bis D gekennzeichnet sind. In jedem Anzeigefenster
werden die Angaben des gewünschten Kanals durch Auswahl des entsprechenden Buchstabens angezeigt.
Das folgende Verfahren zeigt, wie Kanal C im ersten Fenster eingestellt und wie Pascal ET für Temperaturmessungen über ein
Pt100-Widerstandsthermometer, das an die Eingangsanschlüsse des Moduls IN A angeschlossen ist, (mittels einer 4-Leiter-
messung) eingerichtet wird.
Die Auswahl eines der vier vorhandenen Kanäle erfolgt durch Betätigung des Kanalbuchstabens auf der Anzeige gemäß der
nachstehenden Abbildung.
Kanalauswahl
Zur Überprüfung der richtigen Kanalauswahl kann geprüft werden, ob die Schaltfläche mit dem Kanalbuchsta-
ben oben links im entsprechenden Kanalfenster weiß auf grauem Hintergrund angezeigt wird oder nicht. Siehe
nachstehende Abbildung.
Zuerst muss die Kanalbuchstabenzuweisung im ersten Fenster geändert werden, indem man die Buchstabenschaltfläche
einige Sekunden lang drückt (in der nachstehenden Abbildung mit
WIKA Betriebsanleitung, Typ Pascal ET

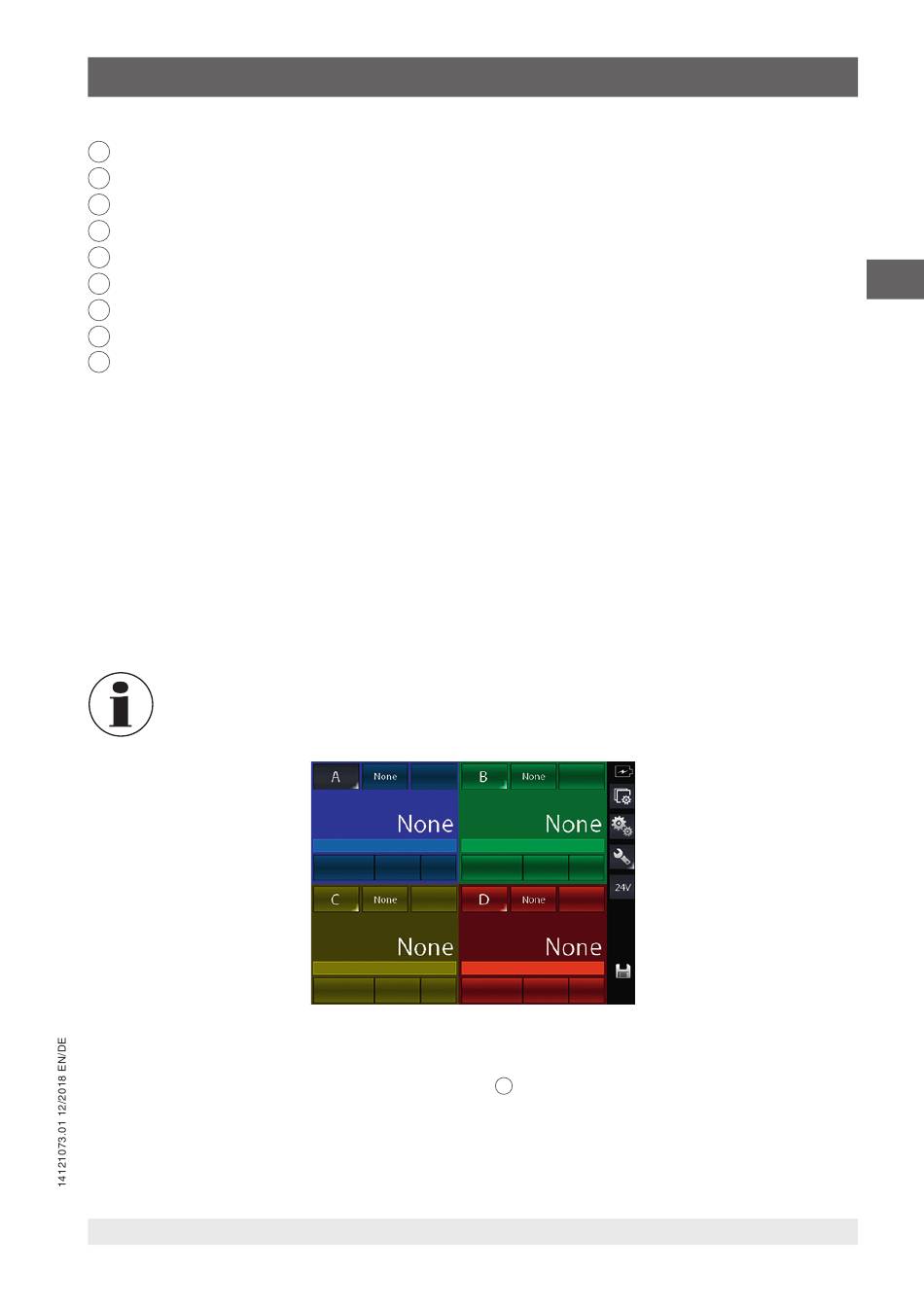

Abb. 11 - Kanal A ausgewählt
bezeichnet), bis der Buchstabe zu „C" geändert wird.
1
DE
99
