6. Inbetriebnahme, Betrieb
Das Menü besteht aus:
Funktion
SCAL. ON/OFF
FILTER ON/OFF
HOLD ON
OFFSET ON
Resolution
Low range, High range
Werden Einstellungen für einen Ausgangskanal eingegeben, so zeigt dasselbe Bild noch weitere Funktionen für diesen Kanal
an:
Die Funktion RAMP kann als Ausgangskanal aktiviert (erzeugt) werden. Die Funktionsweise ist wie folgt:
Wurde der ausgewählte Kanal einer Ausgangsleiterplatte zugewiesen, so wird für diesen die Schaltfläche [RAMP] angezeigt.
Mit dieser Funktion kann der Anwender durch automatische Verschiebung des erzeugten Werts in konfigurierbaren Schritten
eine Rampe programmieren.
Sind beide Ausgangsplatinen eingebaut und zwei verschiedenen Kanälen zugeordnet, so können für die jeweiligen Ausgänge
unterschiedliche Rampen programmiert werden.
WIKA Betriebsanleitung, Typ Pascal ET
Bedeutung
Aktivierung/Deaktivierung der Skalierungsfunktion sowie Anzeige einer anderen physikalischen Einheit.
Hält man diese Schaltfläche gedrückt, so können die Parameter des Proportionalwerts angezeigt werden.
Aktivierung/Deaktivierung des vom Anwender an das Signal angelegten Rauschfilters Hält man diese
Schaltfläche gedrückt, so können die Parameter des Filterwerts angezeigt werden.
Einfrieren der letzten Anzeige (HOLD-Funktion)
Nullpunkteinstellung für die Messung
Einstellung der Anzahl von Dezimalstellen, die angezeigt werden
Einstellung der Referenzwerte für Grenzwert unten und Grenzwert oben bei Verwendung der Kanalmodi
REF und DUT.

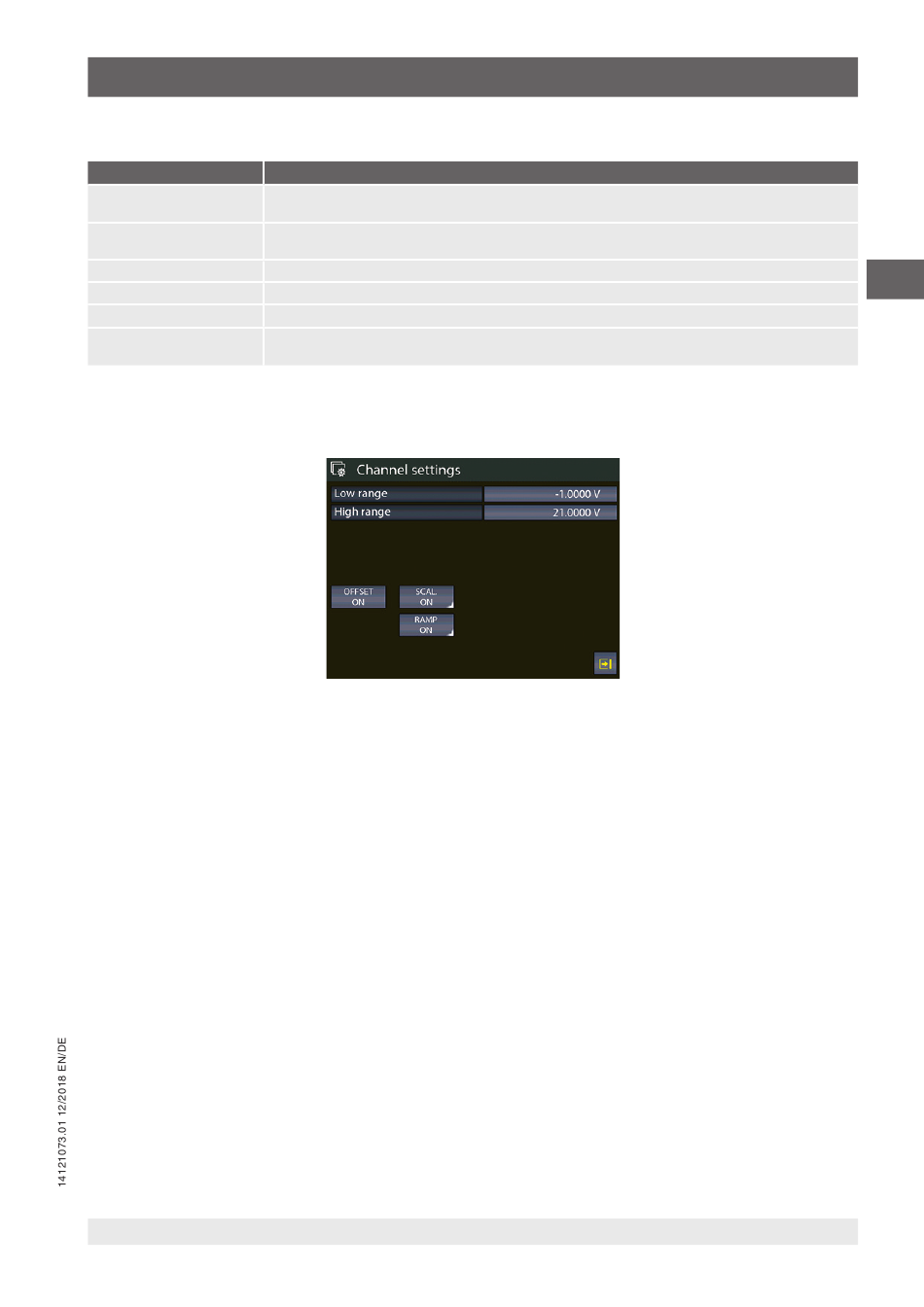

Abb. 57 - Einstellung Ausgangskanalparameter
