6. Inbetriebnahme, Betrieb
Eine typische Konfiguration des Pascal ET zur Kalibrierung eines Druckmessumformers ist in der folgenden Abbildung darge-
stellt:
Einen Kanal für die Druckmesswerte als REF einstellen
■
Einen Kanal für die mA-Messwerte an den Eingängen IN A oder IN B (falls vorhanden) als DUT einstellen
■
Die 24 V Hilfsenergie durch Drücken der Schaltfläche
■
Anschlüsse, wie in Abb. 87 „Kalibrierbeispiel Druckmessumformer" angegeben, herstellen
■
6.9.2 Beispiel 3 – Kalibrierung von 4-Leiter-RTDs (Widerstandsthermometern)
Die Kalibrierung eines 4-Leiter-RTDs kann nach dem Vergleichsverfahren erfolgen, indem man das RTD als DUT (Prüfling)
an einen Eingang (IN A) anschließt und es mit einem an den anderen Eingang (IN B) als REF (Referenz) angeschlossenen
Referenz-RTD vergleicht.
Auf diese Weise können die beiden Messungen verglichen und der berechnete Fehler im Kalibrierbericht festgehalten werden.

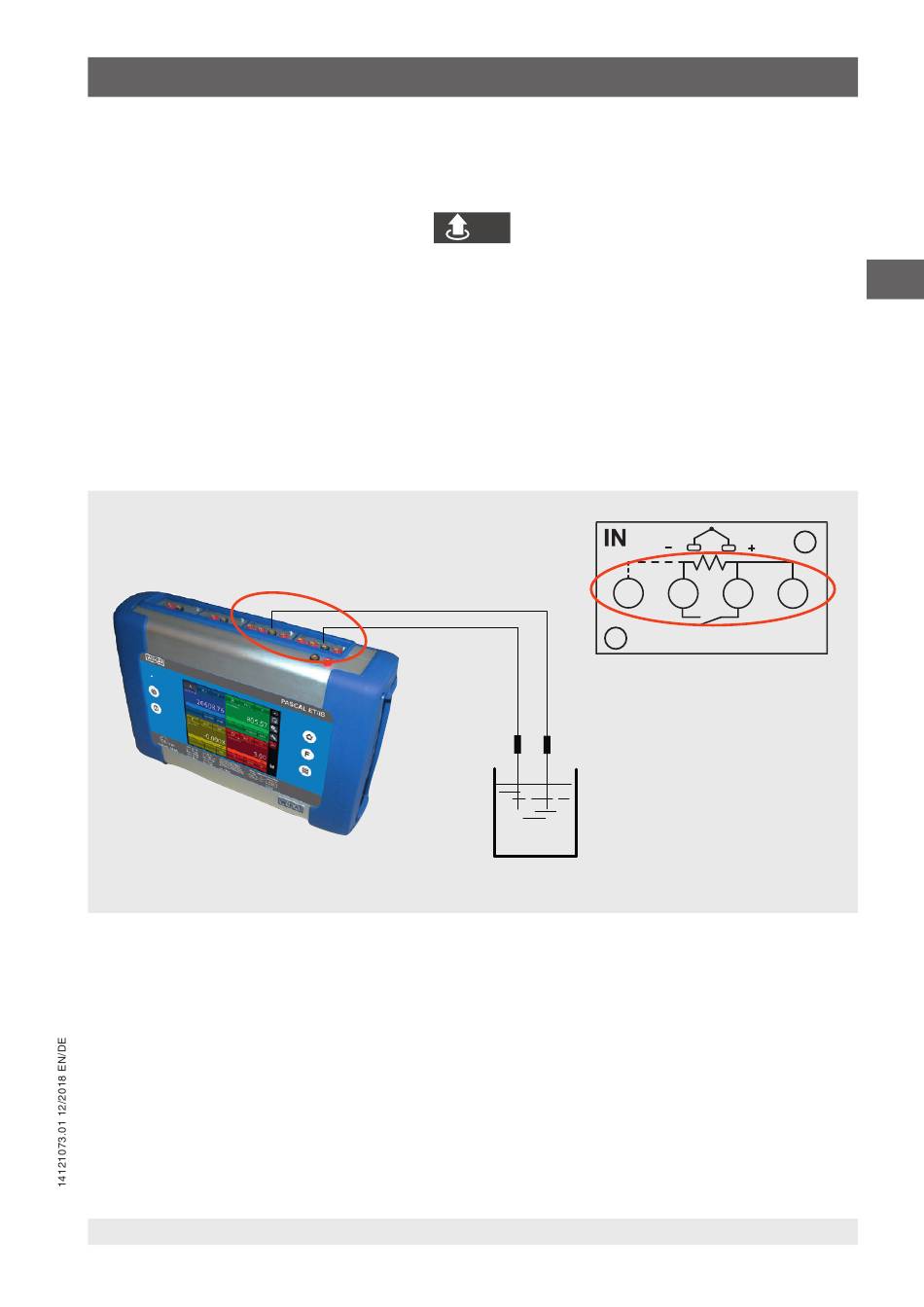

Die folgende Abbildung zeigt, wie der Kalibrator angeschlossen wird.
Vergleichsmethode
Abb. 88 - Kalibrierbeispiel für ein 4-Leiter-Widerstandsthermometer
WIKA Betriebsanleitung, Typ Pascal ET
von der Seitenleiste aus aktivieren
24V
Prüfling RTD
Referenz RTD
Thermostat (Flüssigkeitsbad - Trockenblock)
TC
4W 3W
RTD-Ω
COM mA
V-mV-Hz/P
