6. Inbetriebnahme, Betrieb

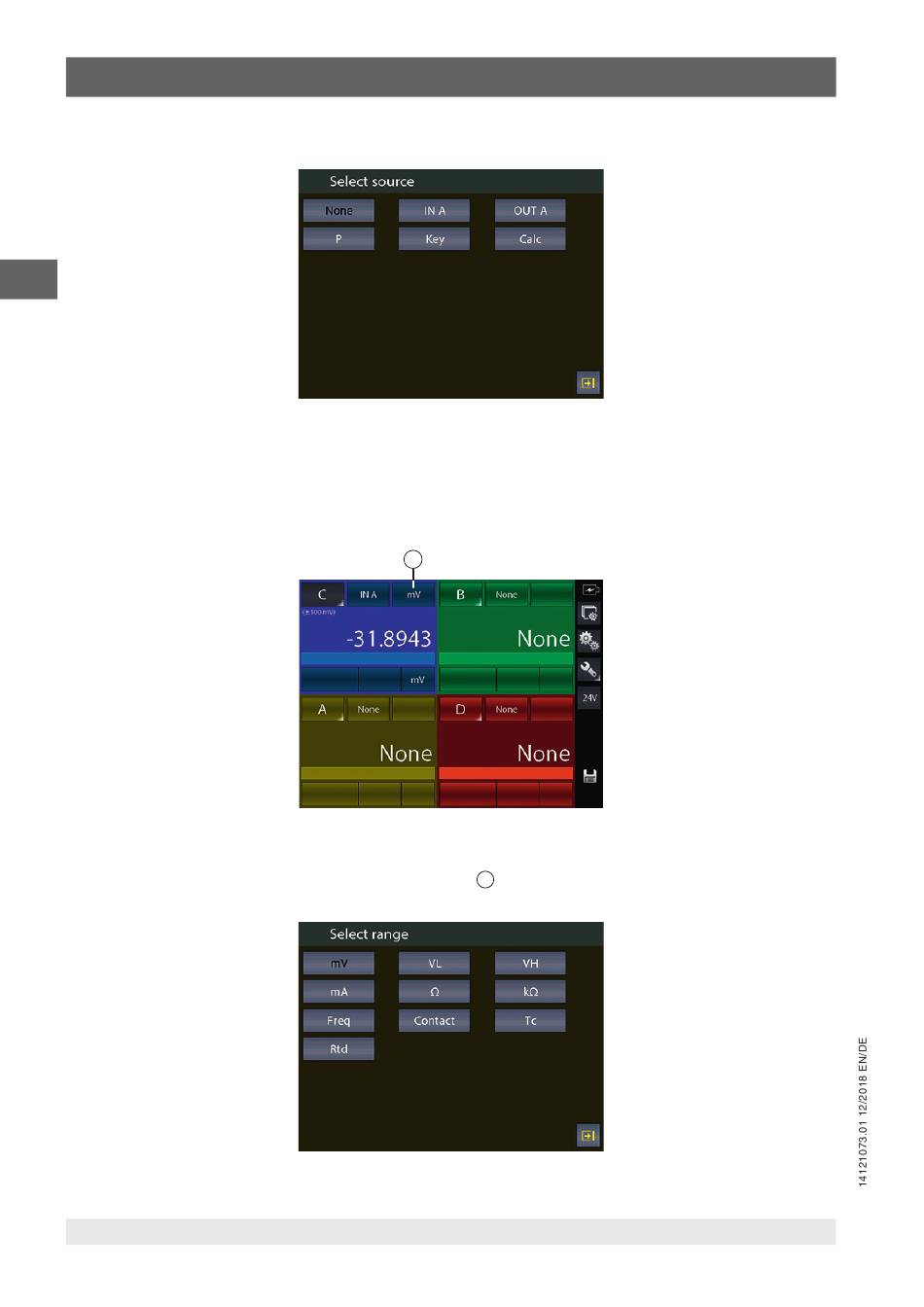

Der folgende Bildschirm erscheint:
DE
Abb. 35 - Auswahl der Quelle „IN A"
Es wird automatisch der folgende Bildschirm so lange angezeigt, bis der Anwender auswählt, welche Art Parameter einem
ausgewählten Kanal, z. B. dem Kanal A, zugewiesen werden soll. Im vorliegenden Fall wird zur Messung vom Eingang aus die
Schaltfläche [IN A] gedrückt.
Das Hauptbild ändert sich wie folgt:
3
Abb. 36 - Quelle „IN A" als Erstauswahl
Im Kalibrator ist jetzt das Modul IN A eingestellt und die für das Modul zuletzt verwendete Einheit ausgewählt (im vorliegenden
Fall war die zuletzt verwendete Einheit mV). Durch Drücken der mit bezeichneten Schaltfläche die Einheit von mV zu TC
3
ändern, woraufhin der folgende Bildschirm erscheint:
Abb. 37 - Auswahl der Einheit [mA] für das Modul IN A
