WIKA Pascal ET Betriebsanleitung Seite 108

6. Inbetriebnahme, Betrieb
Das Hauptbild ändert sich wie folgt:
3
DE

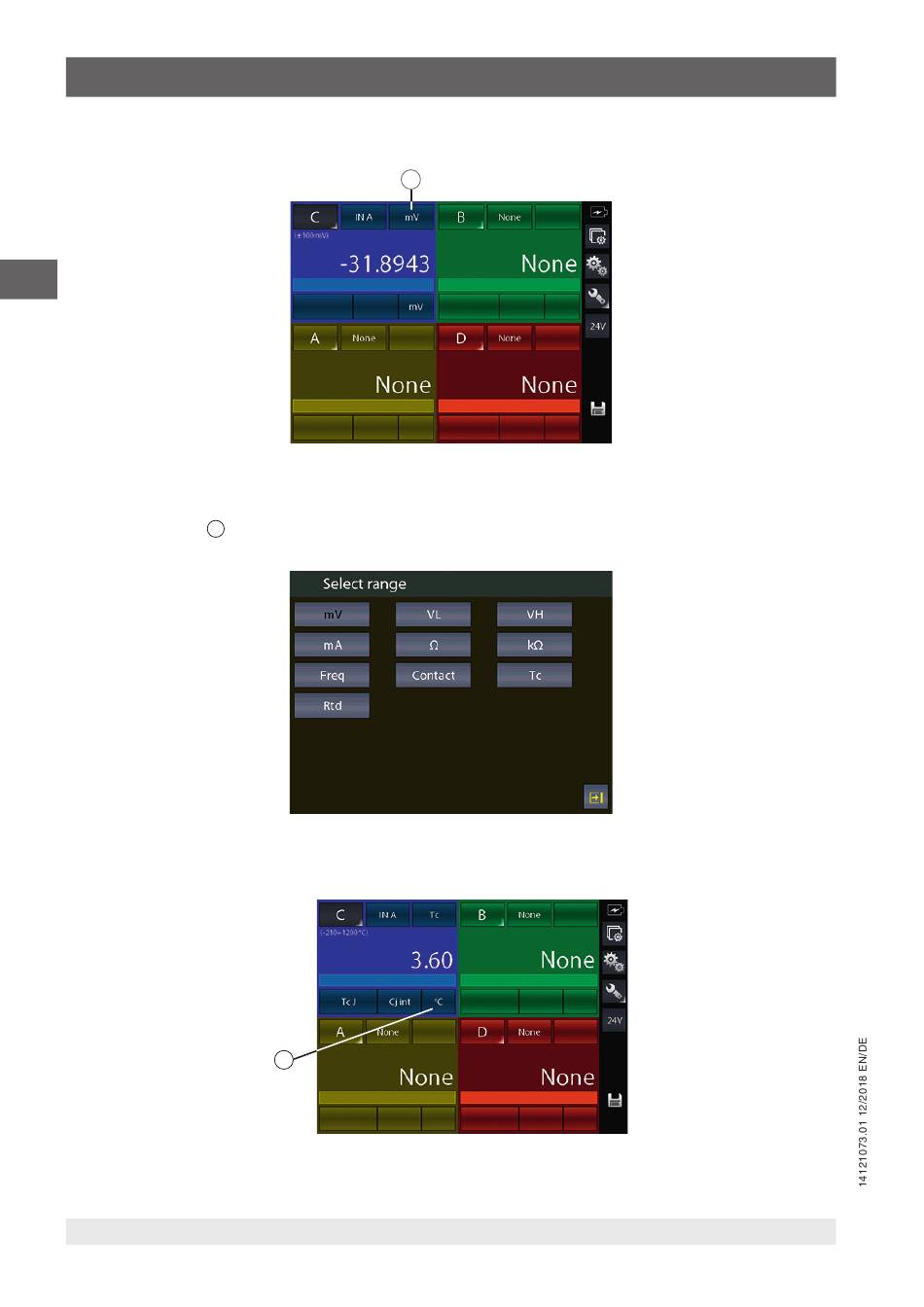

Abb. 30 - „IN A" ausgewählt
Im Kalibrator ist jetzt das Modul „IN A" eingestellt und die für das Modul zuletzt verwendete Einheit ausgewählt (im vorliegen-
den Fall war die zuletzt verwendete Einheit „mV").
Durch Drücken der mit bezeichneten Schaltfläche die Einheit von „mV" zu „Tc" ändern, woraufhin der folgende Bildschirm
3
erscheint:
Abb. 31 - Auswahl der Einheit „TC" für das Modul „IN A"
Wird die Schaltfläche [TC] gedrückt, so ändert sich das Hauptbild wie folgt:
8
Abb. 32 - Modul „IN A" mit Auswahl der Einheit [Tc]
108 WIKA Betriebsanleitung, Typ Pascal ET
