WIKA Pascal ET Betriebsanleitung Seite 117

6. Inbetriebnahme, Betrieb
Zur Anzeige des PV-Parameters (Primärvariable) die mit
Hier kann man verschiedene HART-Parameter ändern:
Kanal mit aktiver HART-Kommunikation auswählen (im vorliegenden Fall Kanal A)
■
Zur Anzeige des folgenden Bildschirms die Schaltfläche Kanaleinstellungen
■
Nach Drücken der Schaltfläche [HART FUNC] erscheint der folgende Bildschirm:
Zur Anzeige der HART-Daten die Schaltfläche [DATA] drücken
Hier hat der Anwender die Möglichkeit, verschiedene Parameter durch Drücken des Wertes auf der rechten Bildseite zu
ändern (bei den mit „ : " angezeigten werden bei Drücken der am unteren Bildrand angezeigten Pfeile weitere Parameter
angezeigt.
WIKA Betriebsanleitung, Typ Pascal ET
bezeichnete Schaltfläche drücken.
3

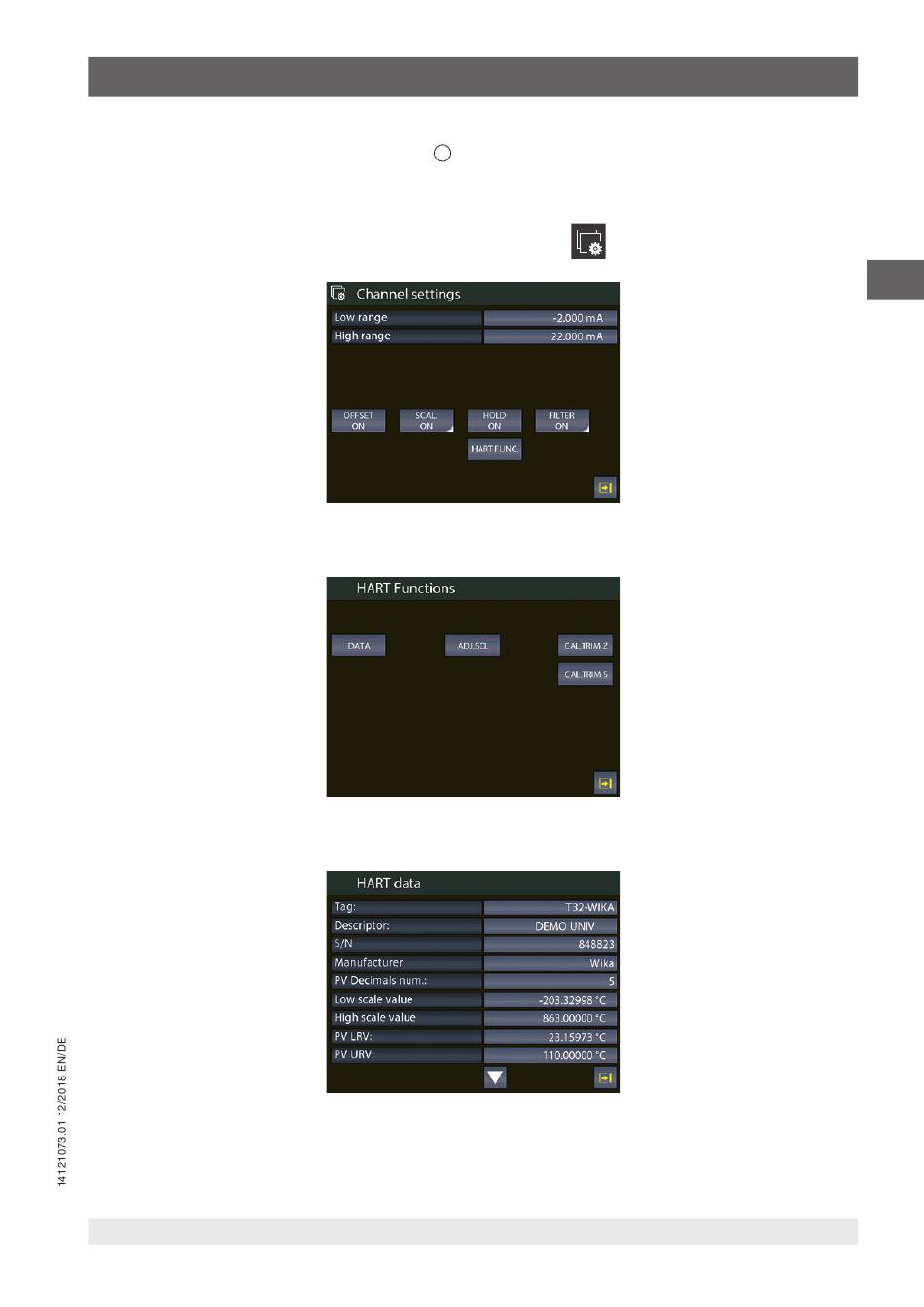

Abb. 53 - HART-Kanal einstellen
®
Abb. 54 - Bild HART -Funktion
Abb. 55 - Anzeige HART-Daten
drücken:
DE
117
