6. Inbetriebnahme, Betrieb

6.3.2.2 Messung Thermoelementsignal

Das folgende Verfahren zeigt, wie der Pascal ET, z. B. über ein an das Eingangsmodul IN (Eingang) angeschlossenes Thermo-
element, zur Messung des Temperatursignals eingestellt wird.
Der jeweilige Kanal wird durch Drücken des Kanalbuchstabens ausgewählt (der Hintergrund der Schaltfläche wird grau).
Anschließend durch Drücken der mit bezeichneten Schaltfläche das gewünschte Funktionsmodul zuweisen:
2
DE
2

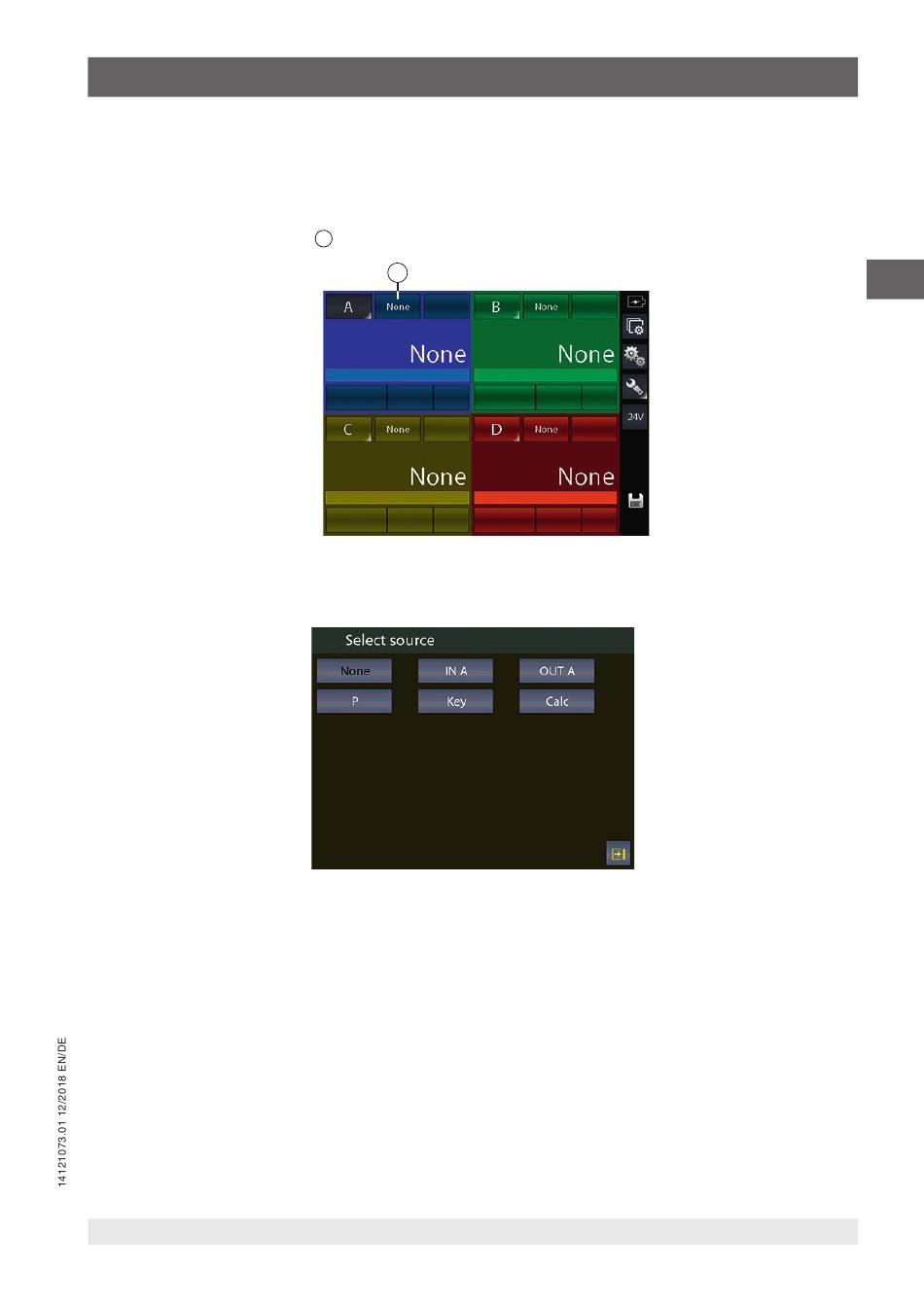

Abb. 28 - Auswahl Kanalzuweisung
Der folgende Bildschirm erscheint:
Abb. 29 - Auswahl der Quelle „IN A"
Es wird automatisch der folgende Bildschirm so lange angezeigt, bis der Anwender auswählt, welche Art Parameter einem
ausgewählten Kanal, z. B. dem Kanal A, zugewiesen werden soll. In diesem Fall wird zur Messung vom Eingang aus die
Schaltfläche [IN A] gedrückt.
WIKA Betriebsanleitung, Typ Pascal ET 107
