6. Inbetriebnahme, Betrieb

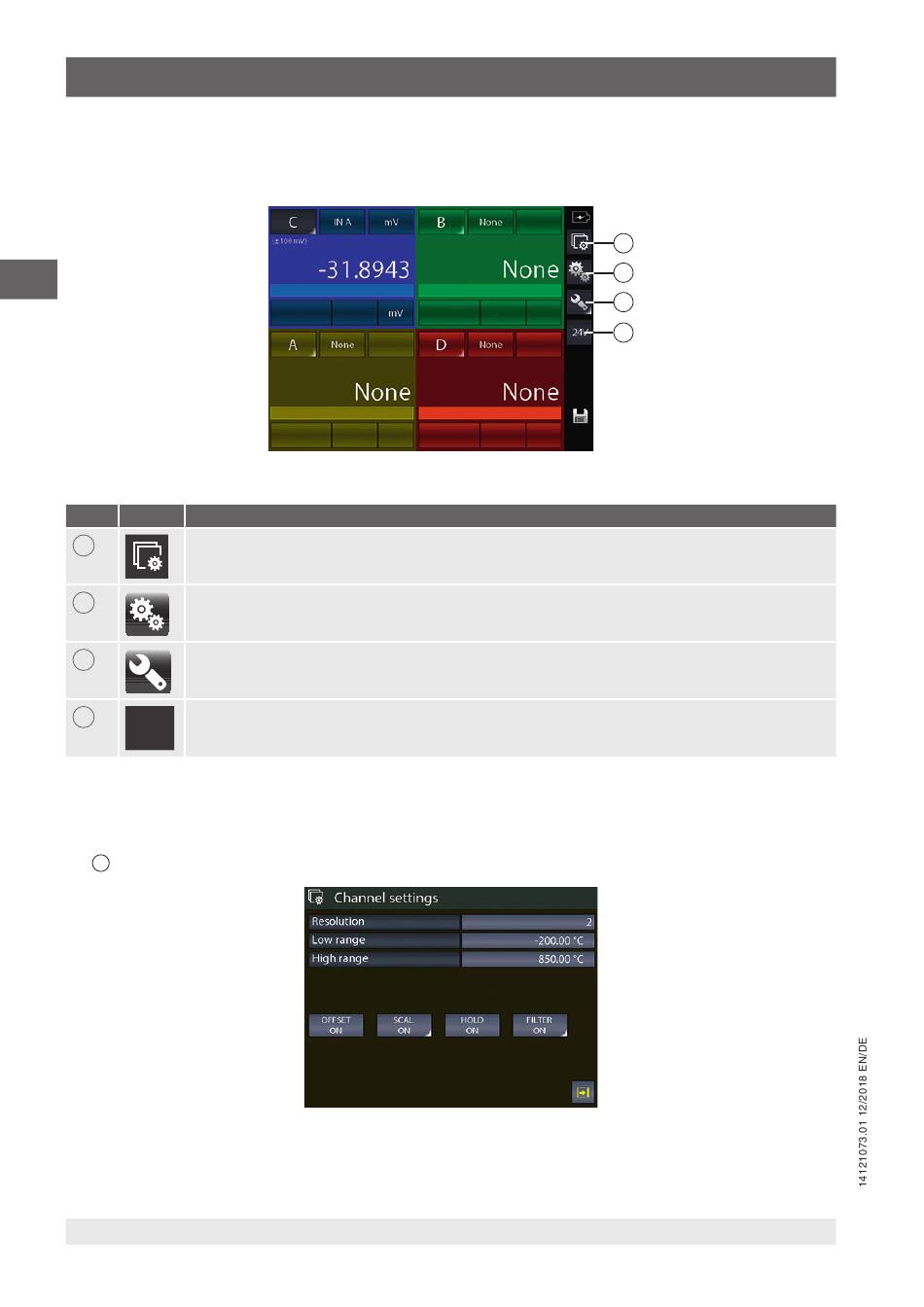

6.4 Einstellung Kanal, Funktion, Gerät
Alle Einstellungen können mit den drei ersten Schaltflächen auf der rechten Seite des Hauptbildes von oben nach unten
vorgenommen werden.
DE
Pos. Symbol Bedeutung
4

Kanaleinstellung

5
Funktionseinstellung
6
Geräteeinstellung (um zur Statusseite zu gelangen, diese Schaltfläche drücken und einige Sekunden lang gedrückt
halten).
7
24V
Umschalter: hiermit kann die Stromversorgung DC 24 V für die interne Instrumentierung aktiviert/deaktiviert werden
6.4.1 Kanaleinstellung
Über einen Spezialbildschirm kann der Gerätekanal eingerichtet werden: in diesem Bild sind Dynamikelemente vorhanden,
die sich je nach Kanalmodul unterscheiden. Wird der Kanal z. B. für Thermowiderstandsmessungen eingerichtet, die Schaltflä-
che [Kanaleinstellung] drücken, woraufhin das Bild folgende Parameter anzeigt:
4
120
Abb. 56 - Kanaleinstellung „IN"
4
5
6
7
