3.4.2 Schalter S201, S202 und S801

Die Schalter S201 (A53) und S202 (A54) dienen dazu, die
Betriebsart für Strom (0-20 mA) oder Spannung (-10 bis 10 V)
für die Analogeingänge 53 bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die
serielle RS-485-Schnittstelle (Klemmen 68 und 69) die
integrierten Busabschlusswiderstände zu aktivieren.
Siehe Diagramm mit allen elektrischen Klemmen im Abschnitt
Elektrische Installation.
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS
Beim Ändern der Funktion der Schalter S201, S202 und S801
darf ein Umschalten nicht mit Gewalt herbeigeführt werden.
Nehmen Sie beim Bedienen der Schalter vorsichtshalber die
LCP-Bedieneinheit ab. Die Schalter dürfen nur betätigt
werden, wenn der Frequenzumrichter spannungsfrei
geschaltet ist.
®
VLT AutomationDrive FC 300 Produkt-
handbuch
®
MG.33.AH.03 - VLT ist eine eingetragene Marke von Danfoss.
3.4 Endgültige Konfiguration und Test
Um die Konfiguration zu testen und sicherzustellen, dass der
Frequenzumrichter funktioniert, kann folgendermaßen
vorgegangen werden:

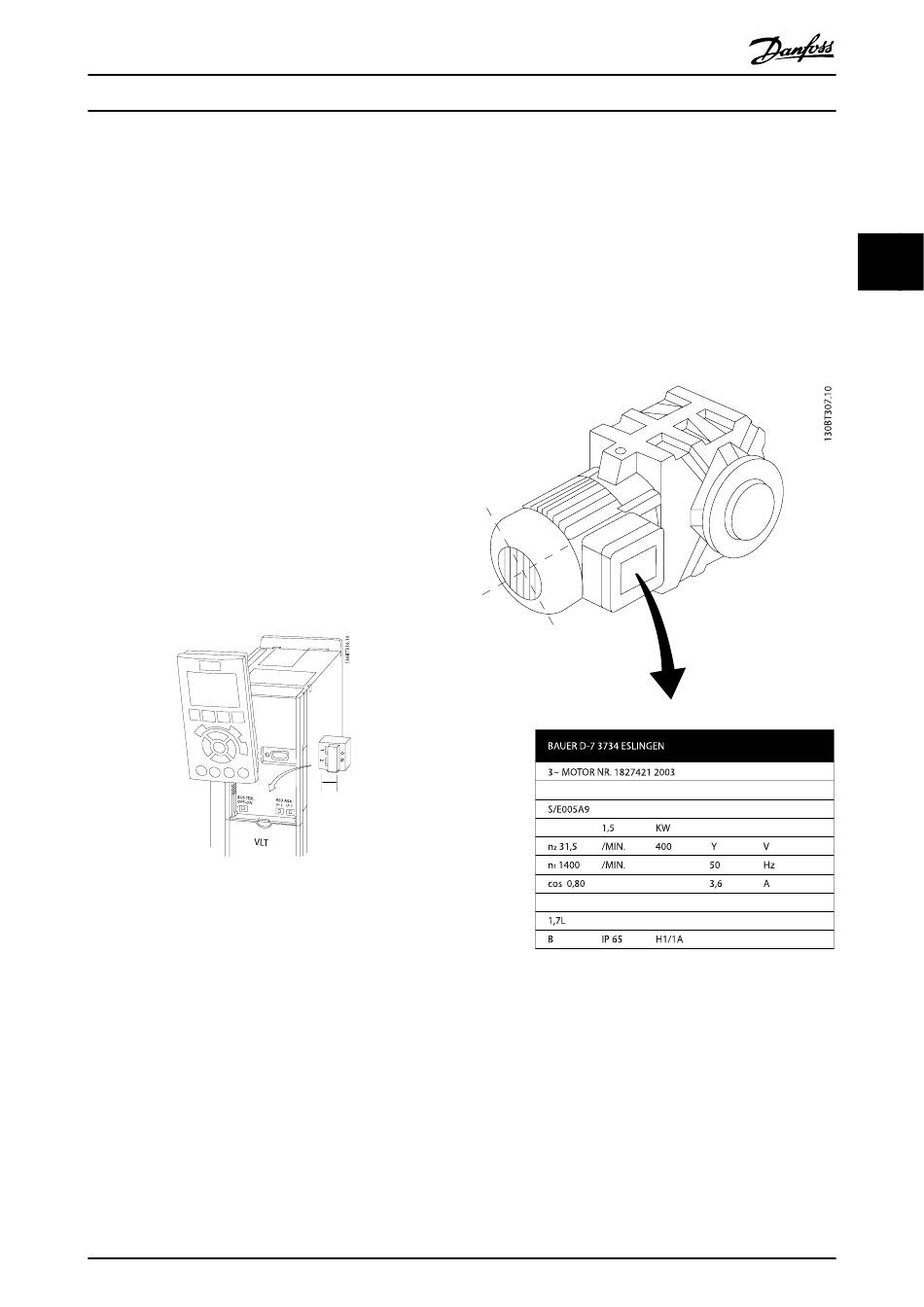

1. Schritt: Überprüfen Sie das Motor-Typenschild.
Der Motor hat entweder Sternschaltung (Y) oder Dreieck-
schaltung (Δ). Diese Informationen befinden sich auf dem
Motor-Typenschild.
2. Schritt: Geben Sie die Motor-Typenschilddaten in der
folgenden Reihenfolge in die entsprechenden Parameter ein.
Um diese Liste aufzurufen, drücken Sie erst die Taste [QUICK
MENUS] und wählen Sie dann „Q2 Inbetriebnahme-Menü".
1. 1-20 Motornennleistung [kW]
1-21 Motornennleistung [PS]
2. 1-22 Motornennspannung
3. 1-23 Motornennfrequenz
4. 1-24 Motornennstrom
5. 1-25 Motornenndrehzahl
