Mechanische Installation
HINWEIS
Für die Bauformen E3h und E4h (IP20) ist im Schalt-
schrank mindestens ein Türlüfter erforderlich, um die
nicht im rückseitigen Kühlkanal des Frequenzumrichters
gehaltene Wärme anzuleiten. Zudem wird die durch
weitere Komponenten im Frequenzumrichter erzeugte
Wärme ebenfalls abgeführt. Zur Auswahl der passenden
Lüftergröße berechnen Sie den erforderlichen Gesamt-
Luftstrom.
Sorgen Sie für die notwendige Luftströmung über den
Kühlkörper.
Baugröße Türlüfter/Dachlüfter
3
[m /h (cfm)]
E1h 510 (300)
E2h 552 (325)
E3h 595 (350)
E4h 629 (370)
Tabelle 4.1 Luftdurchsatz

4.6 Anheben der Einheit

Heben Sie den Frequenzumrichter immer an den dafür
vorgesehenen Hebeösen an. Um ein Verbiegen der
Hebeösen zu vermeiden, verwenden Sie eine Traverse.
WARNUNG
VERLETZUNGS- BZW. LEBENSGEFAHR
Beachten Sie die geltenden Sicherheitsvorschriften für
das Heben schwerer Gewichte. Das Nichtbeachten der
Empfehlungen und der lokalen Sicherheitsvorschriften
kann zum Tod oder zu schweren Verletzungen führen!
•
Stellen Sie sicher, dass die Hebeanlage in einem
ordnungsgemäßen Zustand ist.
•
Siehe Kapitel 3.2 Nennleistungen, Gewichte und
Abmessungen für das Gewicht der
verschiedenen Baugrößen.
•
Maximaler Durchmesser der Stange: 20 mm (0,8
in).
•
Winkel zwischen FU-Oberkante und Hubseil:
mindestens 60°.
MG16P203
Bedienungsanleitung
Kühlkörperlüfter
3
[m /h (cfm)]
994 (585)
1053–1206 (620–710)
994 (585)
1053–1206 (620–710)

4.7 E1h/E2h Mechanische Installation

Die Bauformen E1h und E2h sind nur für die Bodeninstal-
lation bestimmt und werden mit einem Sockel und einer
Bodenplatte zur Kabeleinführung geliefert. Sie müssen den
Sockel und die Bodenplatte zur Kabeleinführung für eine
ordnungsgemäße Installation montieren.
Der Sockel ist 200 mm hoch und hat an der Vorderseite
Öffnungen für die Luftzuführung, die notwendig zur
Kühlung der Leistungsbauteile des Frequenzumrichters ist.
Die Bodenplatte zur Kabeleinführung ist notwendig, um
die Steuerbauteile des Frequenzumrichters über den
Türlüfter mit Kühlluft zu versorgen und die Schutzart
IP21/Typ 1 oder IP54/Typ 12 beizubehalten.

4.7.1 Befestigung des Sockels am Boden

Sie müssen den Sockel vor der Installation des Gehäuses
mit 6 Schrauben sicher am Boden befestigen.
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.

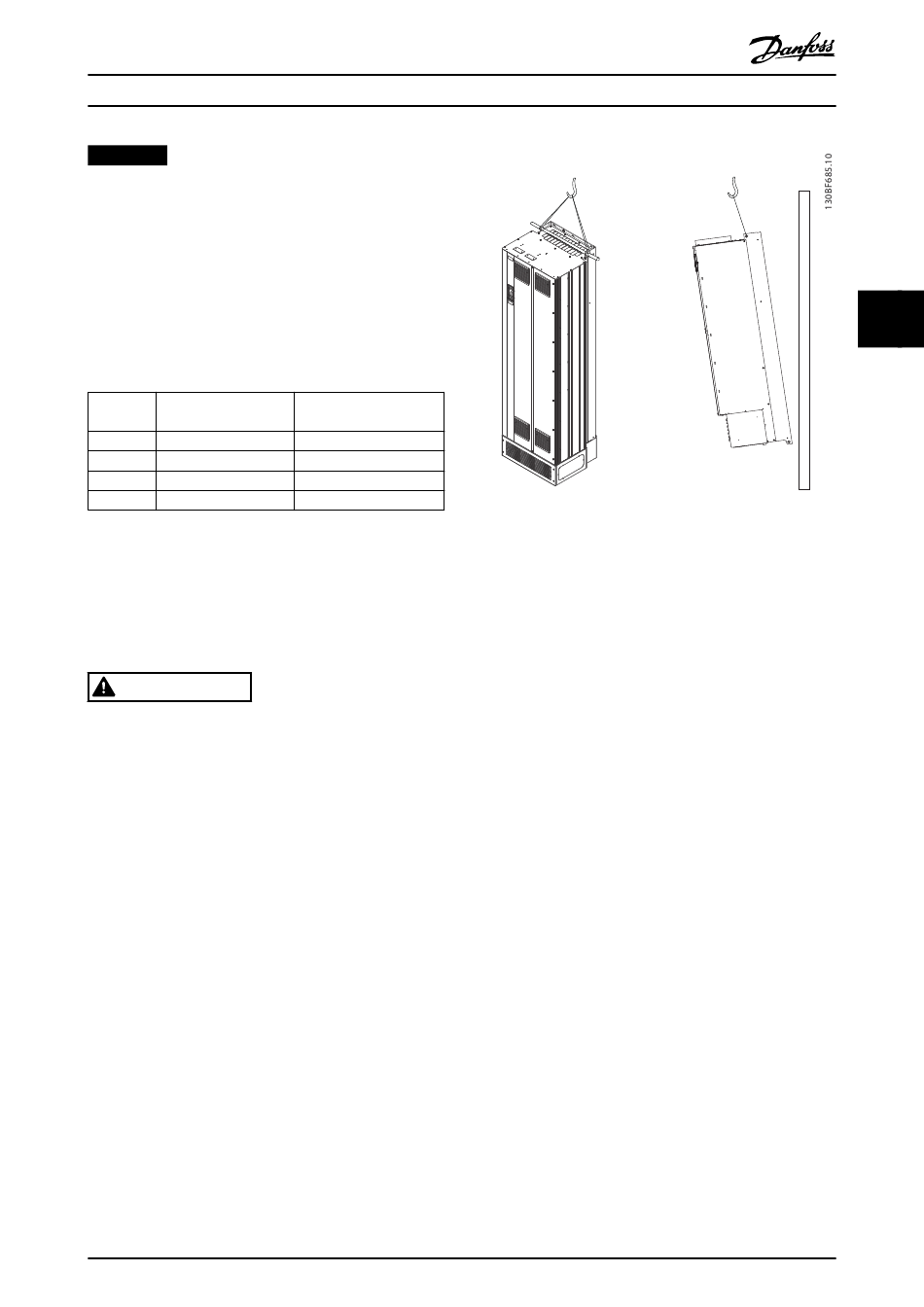

Abbildung 4.2 Empfohlenes Hebeverfahren
1. Bestimmen Sie die ordnungsgemäße Platzierung
des Geräts anhand von Betriebsbedingungen und
Kabelzugang.
2. Entfernen Sie die vordere Abdeckung des Sockels,
um Zugriff auf die Montagebohrungen zu haben.
3. Stellen Sie den Sockel auf dem Boden auf und
sichern Sie ihn mithilfe von 6 Schrauben, die Sie
durch die Bohrungen führen. Siehe die
umkreisten Bereiche in Abbildung 4.3.
4 4
