5.3 Trägergas- und Reagenzanschlüsse
Die Ausrichtung der Hülsen in jedem Anschluss des BioTectors ist für den richtigen Betrieb des Systems
wichtig. Eine falsche Hülsenausrichtung kann dazu führen, dass Flüssigkeit ausläuft und/oder dass sich in
den Systemleitungen Blasen bilden. Die Hülsen auf allen Trägergas-, Reagenzien-, Abfluss-, Auslass- und
Entlüftungsanschlüssen müssen daher mit der richtigen Ausrichtung montiert werden. Eine Nichtbeachtung
wirkt sich auf den Systembetrieb und Analyseantworten aus.

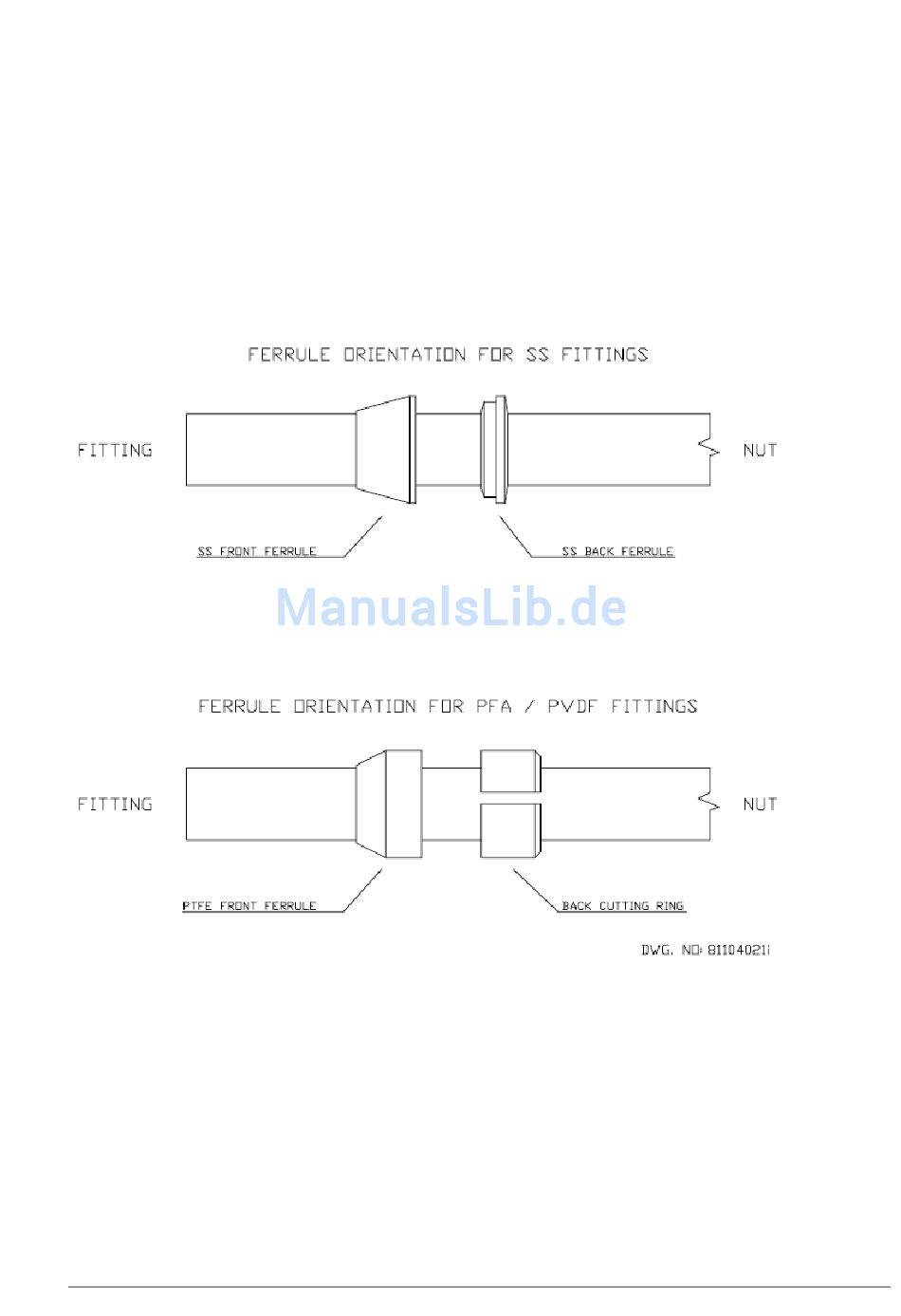

Abb. 12 zeigt die Anschluss- und die Mutternseite der SS-316- (Edelstahl), PFA- und PVDF-Anschlüsse und
ihre entsprechende richtige Hülsenausrichtung.
Abb. 12 Die richtige Hülsenausrichtung der SS-316-, PFA- und PVDF-Anschlüsse am BioTector
FERRULE ORIENTATION FOR SS FITTINGS = HÜLSENAUSRICHTUNG FÜR SS-ANSCHLÜSSE
FITTING = ANSCHLUSS
NUT = MUTTER
SS FRONT FERRULE = SS-HÜLSE VORN
SS BACK FERRULE = SS-HÜLSEN HINTEN
FERRULE ORIENTATION FÜR PFA / PVDF FITTINGS = HÜLSENAUSRICHTUNG FÜR PFA/PVDF-
ANSCHLÜSSE
FITTING = ANSCHLUSS
NUT = MUTTER
PTFE FRONT FERRULE = PTFE-HÜLSE VORN
PTFE CUTTING RING = PTFE-SCHNEIDRING
DWG. NO. = ZEICHNUNG NR.
