Alle elektrischen, Proben-, Reagenz-, Abfluss- und Auslassanschlüsse sollten in
Übereinstimmung mit den technischen Spezifikationen und Zeichnungen in dieser
Bedienungsanleitung durchgeführt werden. Fehler infolge einer Nichtkonformität mit
diesen Spezifikationen werden nicht von der Garantie abgedeckt.

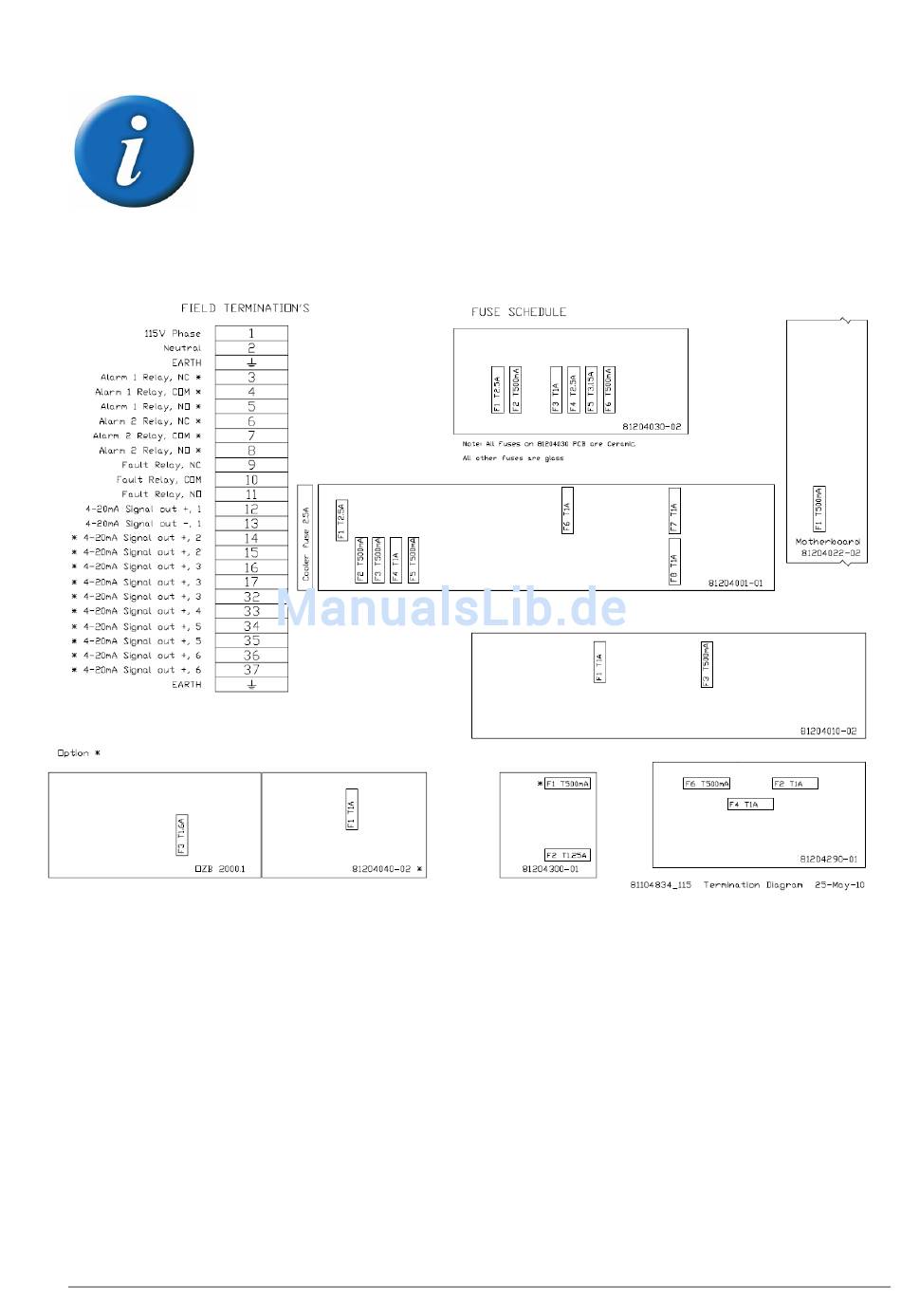

Abb. 10 Stromnetz- und 4-20 mA-Anschlussplan für 115 V-Systeme
FIELD TERMINATION'S = FELDANSCHLÜSSE
Phase 115 V
Neutral
MASSE
Relais Alarm 1, normal geschlossen
Relais Alarm 1, COM
Relais Alarm 1, normal offen
Relais Alarm 2, normal geschlossen
Relais Alarm 2, COM
Relais Alarm 2, normal offen
Fehlerrelais, normal geschlossen
Fehlerrelais, COM
Fehlerrelais, normal offen
4-20 mA Signal Ausgang +, 1
4-20 mA Signal Ausgang -, 1
4-20 mA Signal Ausgang +, 2
4-20 mA Signal Ausgang -, 2
