A. LAUGE PFA-SCHLAUCH
B. SÄURE PFA-SCHLAUCH
C. NULLWASSER PFA-SCHLAUCH
D. TN-REINIGUNG PFA-SCHLAUCH
E. DI-WASSER PFA-SCHLAUCH
F. TP-REAGENZ PFA-SCHLAUCH
G. HCl-SÄURE PFA-SCHLAUCH
Vent Hole = Lüftungsöffnung
NO vent hole = Keine Lüftungsöffnung
ZERO WATER = NULLWASSER
WEIGHT = GEWICHT
DWG = ZEICHNUNG
TN CLEANING = TN-REINIGUNG
DI WATER = DI-WASSER
TP REAGENT = TP-REAGENZ
HCl ACID = HCl-SÄURE
BASE = LAUGE
ACID = SÄURE
Wie in Abb. 14 oben zu sehen ist, enthält der Laugenreagenzbehälter im Gegensatz zu allen anderen
Reagenzien kein Enltüftungsloch. Die Luft für den Laugenbehälter wird über den CO -Filter zugeführt, der am
2
Deckel des Laugenbehälters angebracht werden muss.
Abb. 15 zeigt die einzelnen Anschlüsse am Laugenreagenz des BioTectors. Der Zweck des CO -Filters ist, zu
2
verhindern, dass das Laugenreagenz mit atmosphärischem CO , das sich in der Luft befindet, in Berührung
2
kommt. Der Atemkalk im CO -Filter absorbiert das atmosphärische CO und verhindert, dass das
2 2
Laugenreagenz verunreinigt wird. Wenn versehentlich ein Entlüftungsloch in den Deckel des Laugenbehälters
gebohrt wird und wenn die Anschlüsse nicht richtig am Laugenreagenz angeschlossen sind, erfolgt eine
Verunreinigung und die CO -Hintergrundwerte steigen an.
2

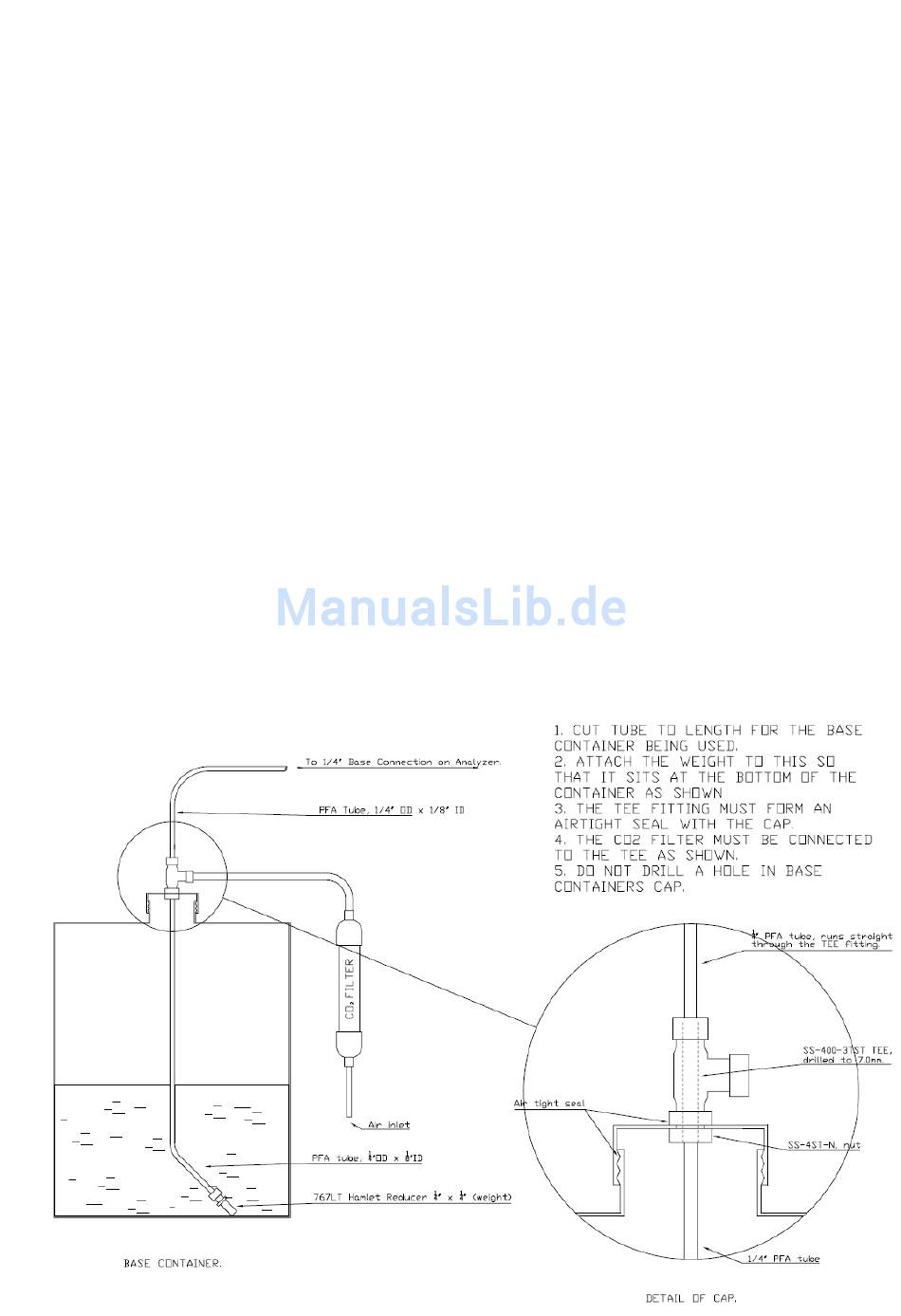

Abb. 15 BioTector-Laugenreagenz: Aufbau des Einfallrohrs
