5.2.3 Verdrahtung externer Trennschalter

Die Stromversorgung muss über einen externen 2-poligen Trennschalter angeschlossen werden, damit die
Spannung zum Analysator getrennt werden kann, ohne das Elektronikgehäuse zu öffnen.
•
Der externe Trennschalter muss sich an einer leicht zugänglichen Stelle mit einer maximalen
Entfernung von 2 Metern vom Analysator befinden.
•
Der Schalter muss klar für seinen Zweck gekennzeichnet sein.
•
Der Schalter muss lokale elektrische Vorschriften erfüllen und ein Schaltvermögen von 10 A oder
mehr haben.

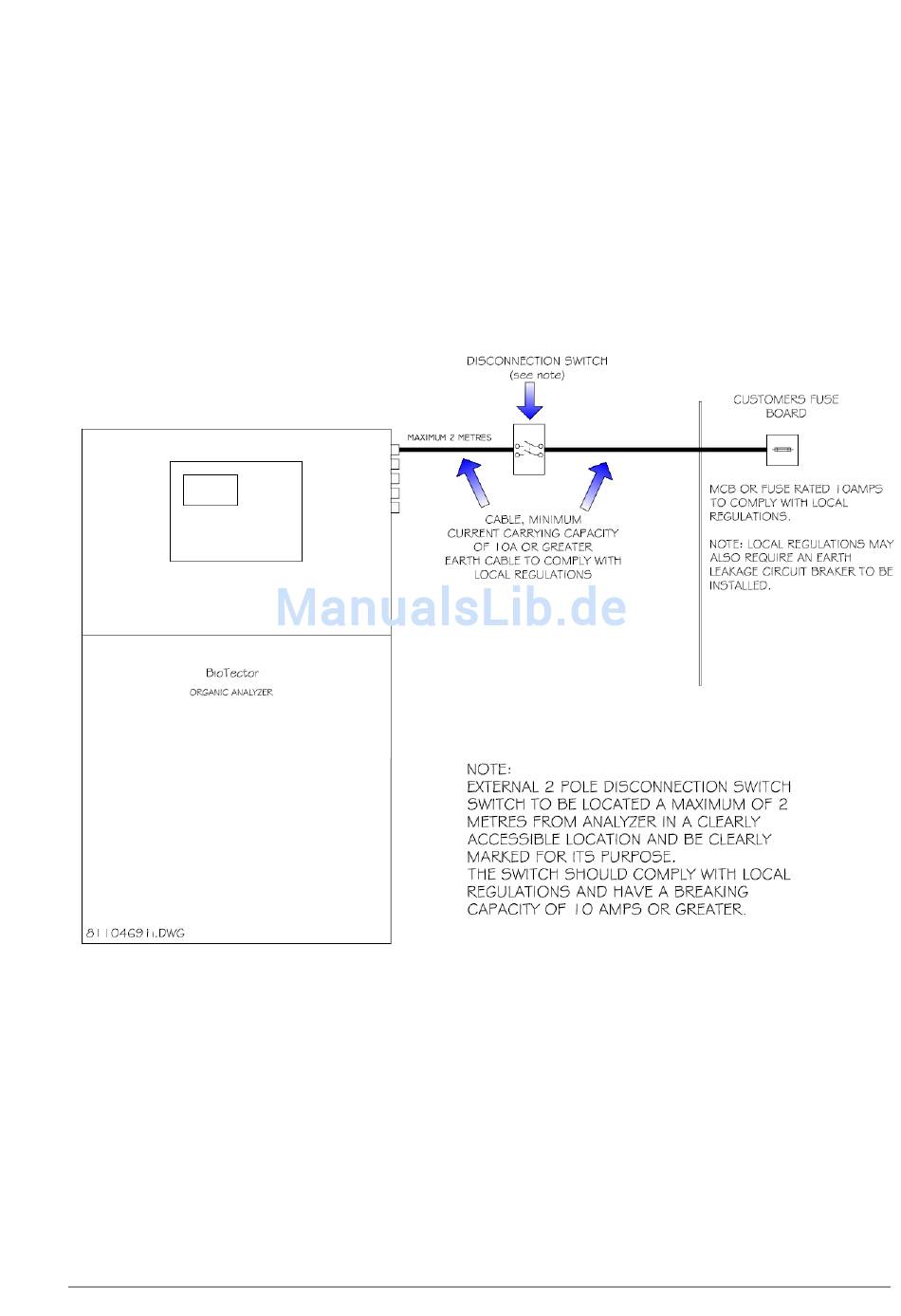

Abb. 11 unten illustriert die Positionierung und die Installation des Trennschalters.
Abb. 11 Externer Trennschalter
BioTector ORGANIC ANALYZER = Organischer Analysator BioTector
DISCONNECTION SWITCH (see note) = TRENNSCHALTER (siehe Anmerkung)
MAXIMUM 2 METRES = MAXIMAL 2 METER
CABLE, MINIMUM... = KABEL, MINDESTSTROMBEMESSUNG 10 A ODER HÖHER, MASSEKABEL
MUSS ÖRTLICHE VORSCHRIFTEN ERFÜLLEN
CUSTOMERS FUSE BOARD = SICHERUNGSKASTEN DES KUNDEN
MCB OR... = LEISTUNGSSCHUTZSCHALTER ODER MIT SCHMELZSICHERUNG 10 A, UM
ÖRTLICHE VORSCHRIFTEN ZU ERFÜLLEN.
NOTE: LOCAL... = ANMERKUNG: ÖRTLICHE VORSCHRIFTEN FORDERN U. U. AUCH DEN EINBAU
EINES FEHLERSTROMSCHUTZSCHALTERS.
NOTE: EXTERNAL... = EXTERNER 2-POLIGER TRENNSCHALTER MAXIMAL 2 METER VOM
ANALYSATOR ENTFERNT AN EINER LEICHT ZUGÄNGLICHEN STELLE UND MIT KLARER
KENNZEICHNUNG ANBRINGEN.
