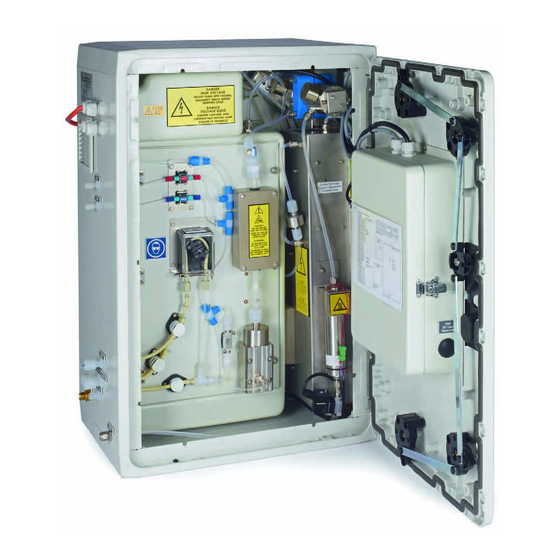

Hach BioTector B3500c Wartung Und Fehlerbehebung
Online toc-analysator
Vorschau ausblenden
Andere Handbücher für BioTector B3500c:
- Installation und betrieb (90 Seiten) ,
- Installation und betrieb (98 Seiten)
Verwandte Anleitungen für Hach BioTector B3500c
Inhaltszusammenfassung für Hach BioTector B3500c
- Seite 1 DOC023.72.90712 BioTector B3500c/B3500s Online TOC-Analysator Wartung und Fehlerbehebung 08/2022, Ausgabe 1...
- Seite 3 Inhaltsverzeichnis Kapitel 1 Wartung ..........................3 1.1 Sicherheitshinweise........................3 1.1.1 Sicherheitssymbole und -kennzeichnungen............... 3 1.1.2 Bedeutung von Gefahrenhinweisen..................4 1.1.3 Elektrische Sicherheitsmaßnahmen..................4 1.1.4 Ozonschutzmaßnahmen..................... 4 1.2 Wartungsplan..........................5 1.3 Wöchentliche Wartung......................... 5 1.4 Nachfüllen oder Austauschen der Reagenzien................6 1.5 Öffnen der Tür..........................
- Seite 4 Inhaltsverzeichnis...
- Seite 5 Kapitel 1 Wartung G E F A H R Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments beschriebenen Aufgaben durchführen. 1.1 Sicherheitshinweise Bitte lesen Sie dieses gesamte Handbuch, bevor Wartungsarbeiten oder Fehlerbehebung an diesem Gerät durchgeführt werden. Beachten Sie alle Gefahren- und Warnhinweise. Nichtbeachtung kann zu schweren Verletzungen des Bedienpersonals oder Schäden am Gerät führen.
- Seite 6 Wartung Dieses Symbol weist auf Gefahr durch Einatmen hin. Dieses Symbol weist auf eine Gefahr durch Heben hin, da der Gegenstand schwer ist. Dieses Symbol weist auf eine Brandgefahr hin. Elektrogeräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen öffentlichen Abfallsystem entsorgt werden.
- Seite 7 1.2 Wartungsplan A C H T U N G Um Schäden am Gerät zu vermeiden, muss die wöchentliche Wartung durch einen von Hach geschulten Bediener oder durch von Hach geschultes Wartungspersonal durchgeführt werden. Um Schäden am Gerät zu vermeiden, muss die halbjährliche Wartung und Fehlerbehebung durch von Hach geschultes Wartungspersonal durchgeführt werden.
- Seite 8 Wartung Aufgabe Initialen Stellen Sie sicher, dass der Geräteluftdruck, der dem Analysator zugeführt wird, korrekt ist. • Geräteluft ist an den Analysator angeschlossen – 1,5 bar • BioTector Kompressor ist an den Analysator angeschlossen – 1,2 bar Wählen Sie WARTUNG > DIAGNOSE > SIMULIEREN > . Wählen Sie MFC aus. Stellen Sie den Durchfluss auf 20 L/h ein.
- Seite 9 Wartung 1.5 Öffnen der Tür 1.6 Austauschen einer Sicherung G E F A H R Lebensgefahr durch Stromschlag. Unterbrechen Sie die gesamte Stromversorgung des Geräts, und trennen Sie alle Stromleitungen von den Instrumenten- und Relaisanschlüssen, bevor diese Wartungsaufgabe gestartet wird. G E F A H R Lebensgefahr durch Stromschlag.
- Seite 10 Wartung Abbildung 1 Trennung der Stromversorgung des Analysators...
- Seite 11 Wartung Abbildung 2 Ersetzen einer Sicherung auf der Stromversorgungs- und E/A-Platine...
- Seite 12 Wartung Abbildung 3 Ersetzen einer Sicherung auf der Hauptplatine...
- Seite 13 Wartung Abbildung 4 Sicherungsspezifikationen Position Messort Sicherung Nennleistung Typ Material Größe Hauptplatine F 2A L250 VDC Glas Miniatur 81204340_xx 5 x 20 mm 3,15 A F 3,15A L250 VDC 1,6 A F 1,6A L250 VDC 2,5 A F 2,5A L250 VDC Strom- und 230 V: 2 A 230 V: T 2A H250V...
- Seite 14 Wartung A: Ampere F1 - 5–Sicherung F: Flink (schnell) H: Hohes Schaltvermögen ID: Kennzeichnung L: Geringes Schaltvermögen mA: Milliampere PCB: PCB (Printed Circuit Board, Leiterplatte) T: Zeitverzögerung V: Volt 1.7 Abschaltverfahren Wenn die Stromversorgung des Analysators länger als 2 Tage unterbrochen wird, bereiten Sie den Analysator mithilfe der folgenden Checkliste für das Herunterfahren oder die Lagerung vor.
- Seite 15 Wartung 5. Wenn sich der Reagenzschlauch während des Spülzyklus der Reagenzien nicht mit entionisiertem Wasser füllt, halten Sie den Behälter mit entionisiertem Wasser höher als den Analysator, und befolgen Sie Schritt 4. 6. Führen Sie Schritt erneut aus. Der Analysator ersetzt die Reagenzien in den Reagenzleitungen durch Wasser. 7.
- Seite 16 Wartung...
- Seite 17 Kapitel 2 Fehlersuche und Behebung 2.1 Systemfehler Wenn das Display nicht leuchtet, obwohl der Hauptnetzschalter eingeschaltet ist und der Analysator mit Strom versorgt wird, tauschen Sie F2 auf der Hauptplatine aus. Siehe Austauschen einer Sicherung auf Seite 7. Wählen Sie BETRIEB > FEHLERSPEICHER, um die aufgetretenen Systemfehler anzuzeigen.
- Seite 18 Fehlersuche und Behebung Tabelle 2 Systemfehler (fortgesetzt) Meldung Beschreibung Ursache und Lösung 04_REAKTION ERROR Kein TOC (oder TC) CO -Spitzenwert, • Das Säurereagenz und/oder das (einstellbar als Fehler oder oder der CO -Spitzenwert liegt bei drei Laugereagenz hat/haben die falsche Warnung) aufeinanderfolgenden Reaktionen unter Konzentration.
- Seite 19 Fehlersuche und Behebung Tabelle 2 Systemfehler (fortgesetzt) Meldung Beschreibung Ursache und Lösung 12_CO2 IN O2 HOCH Hoher CO -Gehalt in der Sauerstoffzufuhr. Wählen Sie WARTUNG > DIAGNOSE > SIMULIEREN > . Wenn der CO -Wert auf der Anzeige mehr als 250 bis 300 ppm beträgt, untersuchen Sie die Sauerstoffreinheit.
- Seite 20 Fehlersuche und Behebung Tabelle 2 Systemfehler (fortgesetzt) Meldung Beschreibung Ursache und Lösung 109_HOCH MPU TEMP. Die Temperatur der MPU Überprüfen Sie die Filter in Gebläse und Lüfter. (Mikroprozessoreinheit) liegt über 70 °C. Überprüfen Sie den Lüfterbetrieb. Stellen Sie sicher, dass die Umgebungstemperatur unter 45 °C liegt und der Analysator keiner direkten Sonneneinstrahlung ausgesetzt ist.
- Seite 21 Fehlersuche und Behebung Tabelle 3 Systemwarnungen Meldung Beschreibung Ursache und Lösung 21_REINIGEN CO2 ANL Das optische Gerät des CO Reinigen Sie den CO -Analysator. Reinigen Sie Analysators ist verschmutzt. die Linsen im CO -Analysator. 22_FLUSS WRNG - EX Der Sauerstofffluss durch das •...
- Seite 22 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 30_TOC-BER.KAL FEHL. Das Ergebnis der TIC- bzw. TOC- Stellen Sie die einwandfreie Konzentration der Bereichskalibrierung liegt nicht vorbereiteten Standardlösung sicher. Stellen Sie 31_TIC-BER.KAL FEHL. innerhalb der Einstellung für TIC BAND sicher, dass die Einstellungen im Menü...
- Seite 23 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 51_TOC-UEBERLAUF Der TOC-Messwert am Ende der TIC- Ungewöhnlich hoher TOC-Wert. Sehen Sie sich im Analyse ist höher als der unter TOC- Menü BETRIEB > SYSTEMBEREICHDATEN die PRUEFUNG eingestellte Wert, selbst Betriebsbereiche an.
- Seite 24 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 88_O2 REGLERWARNUNG Es liegt ein Kommunikationsproblem Stellen Sie sicher, dass die LED 2 (L2) auf der O zwischen der Hauptplatine und der O Steuerplatine leuchtet. Steuerplatine vor. Überprüfen Sie die 24-VDC-Stromversorgung auf der O -Steuerplatine an den Anschlussklemmen N01 und N02.
- Seite 25 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 95_NIED. LUFTDRUCK 1 Die Druckluftzufuhr lag länger als Der externe Luftregler funktioniert nicht 60 Sekunden unter 0,8 bar. Wenn der einwandfrei. Sauerstoffkonzentrator eingeschaltet Stoppen Sie den Analysator. Erhöhen Sie den ist, liegt der Luftdruck normalerweise Druck der externen Luftzufuhr auf 1,5 bar, wenn zwischen 0,9 bar und 1,5 bar.
- Seite 26 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 102_OZONGEN. FEHLER Der Strom, der durch den Untersuchen Sie Sicherung 4 (F4) auf der Ozongenerator fließt, ist für mehr als Hauptplatine. Tauschen Sie die Sicherung aus, 5 Sekunden auf unter 0,5 A gesunken. wenn sie durchgebrannt ist.
- Seite 27 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 110_H.T.ARB.ZYK.WAR. Die Analysatortemperatur stieg für Überprüfen Sie die Filter in Gebläse und Lüfter. mehr als 2 Minuten über 50 °C. Überprüfen Sie den Lüfterbetrieb. Stellen Sie Hinweis: Der Analysator hat eine sicher, dass die Umgebungstemperatur unter Analyseverzögerungszeit von 300 Sekunden 45 °C liegt und der Analysator keiner direkten...
- Seite 28 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 128_REAKT.REINIG.WRNG Der Gasfluss ist nicht normal. Es liegt • Verstopfung des Mischreaktors, des ein Problem mit der Luft- oder Reaktorventils (MV3), des Probenventils Sauerstoffversorgung des Geräts vor. (MV4) oder der zugehörigen Schläuche und Anschlüsse/Verschraubungen •...
- Seite 29 Fehlersuche und Behebung 1. Wählen Sie WARTUNG > SYSTEMKONFIGURATION > FEHLERSTATUS. 2. Wählen Sie eine Option aus. Option Beschreibung O2-FLUSS Zeigt 120 Einträge für den Sollwert (erste Spalte) des MFC (Massendurchflussregler) und den MFC-Strömungswert (zweite Spalte) an. Die Eingaben erfolgen im Abstand von 1 Sekunde. Wenn ein Fehler auftritt, werden die Einträge im O2-FLUSS-Fehlerspeicher gespeichert, bis ein neuer Fehler auftritt.
- Seite 30 Fehlersuche und Behebung...
- Seite 31 Kapitel 3 Diagnose 3.1 Durchführen eines Drucktests Führen Sie einen Drucktest durch, um zu prüfen, ob ein Gasleck im Analysator vorliegt. 1. Wählen Sie WARTUNG > DIAGNOSE > PROZESSTEST > DRUCKTEST. 2. Wählen Sie DRUCKTEST, und drücken Sie dann . Die Druckprüfung beginnt (60 Sekunden).
- Seite 32 Diagnose Position Beschreibung MFC-FLUSS Zeigt den Durchfluss im MFC an. Wenn keine Blockierung vorliegt, beträgt der Durchfluss ca. 60 L/h. STATUS Zeigt die Testergebnisse an. TESTEN: Der Test wird durchgeführt. BESTANDEN: Der Durchfluss im MFC beträgt am Ende des Tests mehr als 45 L/h (Standard).
- Seite 33 Diagnose Position Beschreibung MFC-FLUSS Zeigt den MFC-Durchfluss an (z.B. 20,0 L/h). STATUS Zeigt die Testergebnisse an. TESTEN: Der Test wird durchgeführt. BESTANDEN: Die Zeit bis zum Brechen des O-Rings betrug weniger als 18 Sekunden (Standard). WENIG OZON: Die Zeit bis zum Brechen des O-Rings betrug mehr als 18 Sekunden, aber weniger als 60 Sekunden (Standard).
- Seite 34 Diagnose V O R S I C H T Gefahr durch Kontakt mit Chemikalien. Entsorgen Sie Chemikalien und Abfälle gemäß lokalen, regionalen und nationalen Vorschriften. Führen Sie einen pH-Test durch, um die Richtigkeit des pH-Werts der Lösung im Reaktor bei den verschiedenen Schritten einer Reaktion zu überprüfen. Erforderliche Artikel: •...
- Seite 35 Diagnose Option Beschreibung WEITER ZUR Der Analysator geht zum nächsten Programmschritt über. NAECHSTEN PHASE TEST STOPPEN Der Analysator geht zum letzten Schritt des Programms, der Reaktorspülung. 10. Wenn „LAUGE-TEST: pH“ angezeigt wird, wählen Sie eine Option aus. Die Optionen sind die gleichen wie beim vorherigen Schritt. 11.
- Seite 36 Diagnose Option Beschreibung LAUGENPUMPE Schaltet die Laugenpumpe ein bzw. aus. Legt die Anzahl der Impulse fest . Wenn die Pumpe in Betrieb ist, werden die tatsächliche Impulszeit (äußere Klammern) und die eingestellte Impulszeit (innere Klammern) angezeigt. PROBENPUMPE Stellt die Probenpumpe auf den ausgewählten Betriebsmodus ein.
- Seite 37 Diagnose Option Beschreibung PROB.SAMML. FUE Schaltet das Signal zum Füllen des Probennehmers ein oder aus. Das Signal bleibt eingeschaltet, bis es ausgeschaltet wird. PROB.SAM. LEER. Legt das Signal fest, um den Probennehmer ein- oder auszuschalten. Das Signal bleibt 5 Sekunden lang eingeschaltet.
- Seite 38 Diagnose Option Beschreibung HANDB.AUSLOESER Schaltet das Relais HANDB.AUSLOESER ein, sofern es konfiguriert ist. 4-20mA AEND. Schaltet das Relais 4-20mA AEND. ein, sofern es konfiguriert ist. 4-20mA AEND.1 - 3 Schaltet ein Relais 4-20mA AEND.1 - 3 für einen bestimmten Strom ein, sofern es konfiguriert ist.
- Seite 39 Diagnose Option Beschreibung ANALOGER Zeigt den Digitalwert des ADC-Wandlers, die Eingangsspannung und die EINGANG Funktion jedes analogen Eingangs an. Der Analysator verwendet einen 12- Bit-ADC, sodass der Bereich des digitalen Werts 0 bis 4.095 beträgt. Der Eingangsspannungsbereich beträgt 0 bis 5 V. Hinweis: PWR BRD EIN1 ist das analoge Eingangssignal (AI-1) an den Anschlussklemmen 51 und 52 auf der Stromversorgungs- und E/A-Platine.
- Seite 40 Hinweis: Bei einer Anzahl von 65.535 wird der Zähler mit der nächsten empfangenen Meldung auf 1 gesetzt. HERSTELLERNUMMER Zeigt die Herstellernummer für das Gerät an (z. B. „1“ für Hach). GERATENUMMER Zeigt die Klasse oder die Familie des Geräts an, falls eingegeben (Standardeinstellung: 1234).
- Seite 41 Diagnose 5. Vergewissern Sie sich, dass auf J15 der Hauptplatine ein Jumper am Ende des Busses installiert ist, um den Bus zu beenden. Die Hauptplatine befindet sich im Elektronikgehäuse an der Tür hinter der Edelstahlabdeckung. 6. Öffnen Sie für die Modbus-TCP-Option die Webschnittstelle. Weitere Informationen hierzu finden Sie in der Installations- und Bedienungsanleitung unter Konfigurieren des Modbus TCP/IP-Moduls.
- Seite 42 Diagnose...
- Seite 43 Kapitel 4 Analyseeinheit Abbildung 6 zeigt die Innenansicht des Analysators. Abbildung 7 zeigt, wie die innere Klappe geöffnet wird. Die Teile des Sauerstoffkonzentrators haben sich ungefähr ab September 2022 geändert. Abbildung 8 zeigt die Innenansicht mit geöffneter Innentür nach der Änderung. Abbildung 9 zeigt die Innenansicht mit geöffneter Innentür vor der Änderung.
- Seite 44 Analyseeinheit Abbildung 6 Innenansicht 1 Auspuffventil, MV1 9 Säurepumpe, P3 2 Probenventil (Auslass), MV4 10 NDIR CO -Analysator 3 Proben- und Handventil, MV5 11 Ozongenerator 4 Ventil Probe 1 und Probe 2, MV6 12 Kühler 5 Probensensor 13 Ozon-Netzfilter 6 Handventil, MV5 14 Ozonzerstörer 7 Probenpumpe, P1 15 Reaktorventil, MV3...
- Seite 45 Analyseeinheit Abbildung 7 Öffnen der Innentür...
- Seite 46 Analyseeinheit Abbildung 8 Innenansicht – Innentür offen 1 Mischerreaktormotor, P2 8 Kabelbinder (2x) 2 Filterplatine 9 Sauerstoffkonzentrator 3 Kühlergebläse 10 Massendurchflussregler (MFC) 4 Sauerstoff-Steuerplatine 11 Abluftfilter 5 Abschlussplatine 12 Druckablassventil 6 HEPA-Filter 13 Luftabsperrventil, OV1 7 Sauerstoffdruckregler...
- Seite 47 Analyseeinheit Abbildung 9 Innenansicht — Innentür offen (vor September 2022) 1 Mischerreaktormotor, P2 8 Sauerstoffdruckregler 2 Filterplatine 9 HEPA-Filter 3 Kühlergebläse 10 Masseflussregler 4 Sauerstoff-Steuerplatine 11 Drehventil Sauerstoffkonzentrator, OV2 5 Molekularsiebbetten für Sauerstoffkonzentrator 12 Fortgasfilter 6 Abschlussplatine 13 Druckablassventil 7 Sauerstofftank 14 Luftabsperrventil, OV1...
- Seite 48 Analyseeinheit...
- Seite 49 Kapitel 5 Ersatzteile und Zubehör W A R N U N G Verletzungsgefahr. Die Verwendung nicht zugelassener Teile kann zur Verletzung von Personen, zu Schäden am Messgerät oder zu Fehlfunktionen der Ausrüstung führen. Die Ersatzteile in diesem Abschnitt sind vom Hersteller zugelassen. Hinweis: Produkt- und Artikelnummern können für einige Verkaufsgebiete abweichen.
- Seite 50 Ersatzteile und Zubehör Ersatzteile für Sauerstoffkonzentrator Zur Identifizierung der Sauerstoffkonzentratorteile siehe Abbildung 8 auf Seite 44. Zu lagernde Beschreibung Artikelnr. Menge Sauerstoffkonzentrator, Druckentlastungsventil 12-NOR-025 Sauerstoffkonzentrator, Druckregler 10-DVB-012 Sauerstoffkonzentrator, vollständig montiert, umfasst: 19-NID-001 Siebbetten, Ventile und Anschlüsse Schlauchsatz 19-KIT-135 Lufteinlass-Baugruppe 19-KIT-136 Druckablassventil, 35 psi 12-NOR-025 Kabelbinder, 600 x 7,6, PA6.6...
- Seite 51 Ersatzteile und Zubehör Ersatzteile (fortgesetzt) Zu lagernde Beschreibung Artikelnr. Menge Hauptplatine mit ARM-Kern, inklusive: 19-PCB-055 Prozessor, LCD und Flachbandkabel Sauerstoff (O ) Steuerplatine, B5C, vollständig 19-PCB-060 Ozonplatine mit Anschlusssteckern 19-PCB-034 Ozonvernichter 19-B5C-007 Heizelement Ozonvernichter 10-HAW-001 Ozongenerator-Modul, vollständig 20-B5C-025 PSU-Modul, inklusive: 20-B5C-014 Platine für Spannungsversorgung und Ein- und Ausgänge PTFE-Membran für Mischreaktor...
- Seite 52 Ersatzteile und Zubehör...
