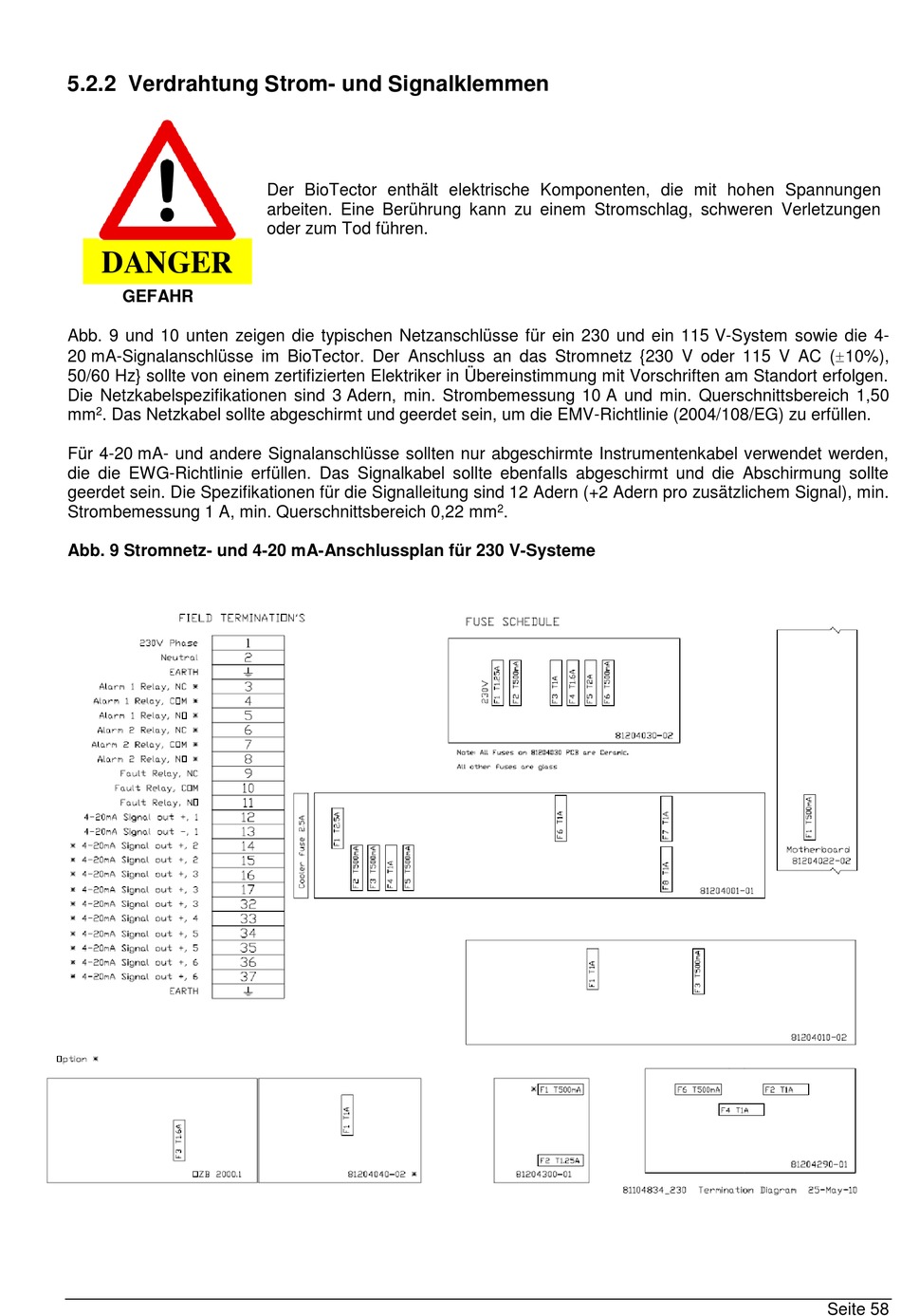

5.2.2 Verdrahtung Strom- und Signalklemmen

DANGER
GEFAHR
Abb. 9 und 10 unten zeigen die typischen Netzanschlüsse für ein 230 und ein 115 V-System sowie die 4-
20 mA-Signalanschlüsse im BioTector. Der Anschluss an das Stromnetz {230 V oder 115 V AC (10%),
50/60 Hz} sollte von einem zertifizierten Elektriker in Übereinstimmung mit Vorschriften am Standort erfolgen.
Die Netzkabelspezifikationen sind 3 Adern, min. Strombemessung 10 A und min. Querschnittsbereich 1,50
2
mm . Das Netzkabel sollte abgeschirmt und geerdet sein, um die EMV-Richtlinie (2004/108/EG) zu erfüllen.
Für 4-20 mA- und andere Signalanschlüsse sollten nur abgeschirmte Instrumentenkabel verwendet werden,
die die EWG-Richtlinie erfüllen. Das Signalkabel sollte ebenfalls abgeschirmt und die Abschirmung sollte
geerdet sein. Die Spezifikationen für die Signalleitung sind 12 Adern (+2 Adern pro zusätzlichem Signal), min.
Strombemessung 1 A, min. Querschnittsbereich 0,22 mm
Abb. 9 Stromnetz- und 4-20 mA-Anschlussplan für 230 V-Systeme
Der BioTector enthält elektrische Komponenten, die mit hohen Spannungen
arbeiten. Eine Berührung kann zu einem Stromschlag, schweren Verletzungen
oder zum Tod führen.
2
.
Seite 58
