Hach BioTector B7000 Bedienungsanleitung Seite 57

Abb. 8 unten zeigt den Platzbedarf für die Tür des BioTectors.

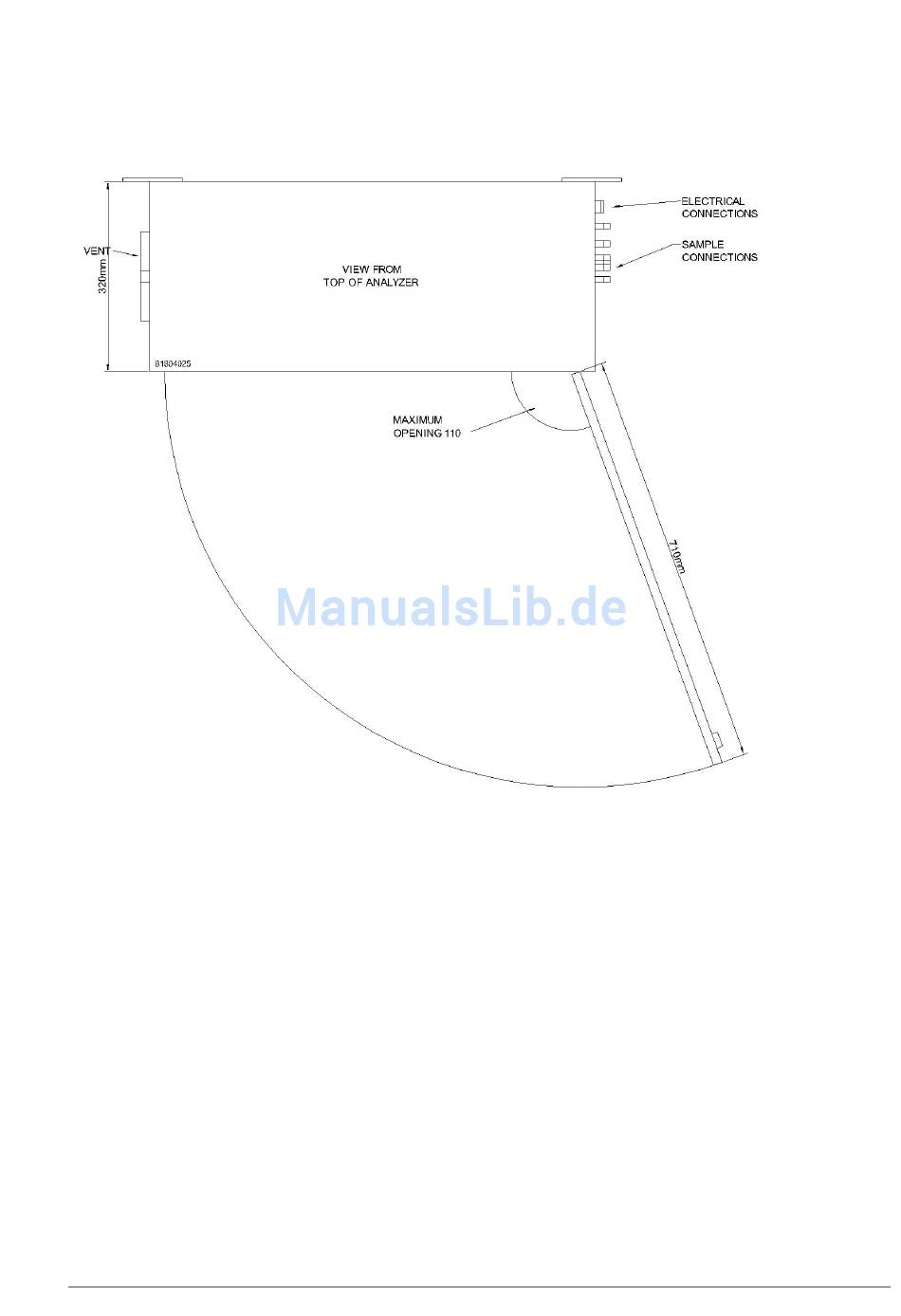

Abb. 8 Platzbedarf für die Tür des BioTectors
VENT = ENTLÜFTUNG
VIEW FROM TOP OF ANALYZER = DRAUFSICHT AUF DEN ANALYSATOR
MAXIMUM OPENING 110 = MAXIMALE ÖFFNUNG 110
ELECTRICAL CONNECTIONS = ELEKTRISCHE ANSCHLÜSSE
SAMPLE CONNECTIONS = PRPBENANSCHLÜSSE
•
Wenn der BioTector an einer Wand oder an einem Ständer montiert wird, muss der Träger stark
genug sein, um typischerweise das vierfache des Gewichts des BioTectors (~400 kg) zu tragen.
•
Der BioTector sollte mit einer sicheren Methode in Übereinstimmung mit lokalen Vorschriften
angehoben werden.
•
Die Mindestgröße der Schrauben, die den BioTector an seinem Platz halten, sollte M8 sein.
Seite 57
