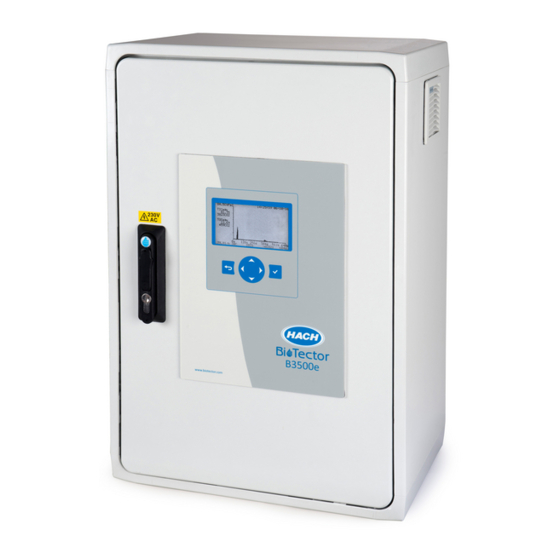

- Seite 1 DOC023.72.90720 BioTector B3500e Online TOC-Analysator Wartung und Fehlerbehebung 08/2022, Ausgabe 1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Wartung ..........................3 1.1 Sicherheitshinweise........................3 1.1.1 Sicherheitssymbole und -kennzeichnungen............... 3 1.1.2 Bedeutung von Gefahrenhinweisen..................4 1.1.3 Elektrische Sicherheitsmaßnahmen..................4 1.1.4 Ozonschutzmaßnahmen..................... 4 1.2 Wartungsplan..........................5 1.3 Wöchentliche Wartung......................... 5 1.4 Nachfüllen oder Austauschen der Reagenzien................6 1.5 Öffnen der Tür.......................... - Seite 4 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1 Wartung
Kapitel 1 Wartung G E F A H R Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments beschriebenen Aufgaben durchführen. 1.1 Sicherheitshinweise Bitte lesen Sie dieses gesamte Handbuch, bevor Wartungsarbeiten oder Fehlerbehebung an diesem Gerät durchgeführt werden. Beachten Sie alle Gefahren- und Warnhinweise. Nichtbeachtung kann zu schweren Verletzungen des Bedienpersonals oder Schäden am Gerät führen. -
Seite 6: Bedeutung Von Gefahrenhinweisen
Wartung Dieses Symbol weist auf Gefahr durch Einatmen hin. Dieses Symbol weist auf eine Gefahr durch Heben hin, da der Gegenstand schwer ist. Dieses Symbol weist auf eine Brandgefahr hin. Elektrogeräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen öffentlichen Abfallsystem entsorgt werden. -
Seite 7: Wartungsplan
1.2 Wartungsplan A C H T U N G Um Schäden am Gerät zu vermeiden, muss die wöchentliche Wartung durch einen von Hach geschulten Bediener oder durch von Hach geschultes Wartungspersonal durchgeführt werden. Um Schäden am Gerät zu vermeiden, muss die halbjährliche Wartung und Fehlerbehebung durch von Hach geschultes Wartungspersonal durchgeführt werden. -
Seite 8: Nachfüllen Oder Austauschen Der Reagenzien
Wartung Aufgabe Initialen Stellen Sie sicher, dass der Geräteluftdruck, der dem Analysator zugeführt wird, korrekt ist. • Geräteluft ist an den Analysator angeschlossen – 1,5 bar • BioTector Kompressor ist an den Analysator angeschlossen – 1,2 bar Wählen Sie WARTUNG > DIAGNOSE > SIMULIEREN > . Wählen Sie MFC aus. Stellen Sie den Durchfluss auf 20 L/h ein. -
Seite 9: Öffnen Der Tür
Wartung 1.5 Öffnen der Tür 1.6 Austauschen einer Sicherung G E F A H R Lebensgefahr durch Stromschlag. Unterbrechen Sie die gesamte Stromversorgung des Geräts, und trennen Sie alle Stromleitungen von den Instrumenten- und Relaisanschlüssen, bevor diese Wartungsaufgabe gestartet wird. G E F A H R Lebensgefahr durch Stromschlag. - Seite 10 Wartung Abbildung 1 Trennung der Stromversorgung des Analysators...
- Seite 11 Wartung Abbildung 2 Ersetzen einer Sicherung auf der Stromversorgungs- und E/A-Platine...
- Seite 12 Wartung Abbildung 3 Ersetzen einer Sicherung auf der Hauptplatine...
- Seite 13 Wartung Abbildung 4 Sicherungsspezifikationen Position Messort Sicherung Nennleistung Typ Material Größe Hauptplatine F 2A L250 VDC Glas Miniatur 81204340_xx 5 x 20 mm 3,15 A F 3,15A L250 VDC 1,6 A F 1,6A L250 VDC 2,5 A F 2,5A L250 VDC Strom- und 230 V: 2 A 230 V: T 2A H250V...
-
Seite 14: Abschaltverfahren
Wartung A: Ampere F1 - 5–Sicherung F: Flink (schnell) H: Hohes Schaltvermögen ID: Kennzeichnung L: Geringes Schaltvermögen mA: Milliampere PCB: PCB (Printed Circuit Board, Leiterplatte) T: Zeitverzögerung V: Volt 1.7 Abschaltverfahren Wenn die Stromversorgung des Analysators länger als 2 Tage unterbrochen wird, bereiten Sie den Analysator mithilfe der folgenden Checkliste für das Herunterfahren oder die Lagerung vor. - Seite 15 Wartung 1. Legen Sie die in den Sicherheitsdatenblättern (MSDS/SDS) benannte persönliche Schutzausrüstung an. 2. Entfernen Sie die Schläuche von den Anschlüssen ACID (SÄURE) und BASE (LAUGE) an der Seite des Analysators. Siehe Abbildung 3. Verbinden Sie die Anschlüsse ACID (SÄURE) und BASE (LAUGE) mit einem Behälter mit entionisiertem Wasser.
- Seite 16 Wartung...
-
Seite 17: Kapitel 2 Fehlersuche Und Behebung
Kapitel 2 Fehlersuche und Behebung 2.1 Systemfehler Wenn das Display nicht leuchtet, obwohl der Hauptnetzschalter eingeschaltet ist und der Analysator mit Strom versorgt wird, tauschen Sie F2 auf der Hauptplatine aus. Siehe Austauschen einer Sicherung auf Seite 7. Wählen Sie BETRIEB > FEHLERSPEICHER, um die aufgetretenen Systemfehler anzuzeigen. - Seite 18 Fehlersuche und Behebung Tabelle 2 Systemfehler (fortgesetzt) Meldung Beschreibung Ursache und Lösung 04_REAKTION ERROR Kein TOC CO -Spitzenwert, oder der • Das Säurereagenz und/oder das (einstellbar als Fehler oder -Spitzenwert liegt bei drei Laugereagenz hat/haben die falsche Warnung) aufeinanderfolgenden Reaktionen unter Konzentration.
- Seite 19 Fehlersuche und Behebung Tabelle 2 Systemfehler (fortgesetzt) Meldung Beschreibung Ursache und Lösung 12_CO2 IN O2 HOCH Hoher CO -Gehalt in der Wählen Sie WARTUNG > DIAGNOSE > Sauerstoffzufuhr. SIMULIEREN > . Wenn der CO -Wert auf der Anzeige mehr als 250 bis 300 ppm beträgt, untersuchen Sie die Sauerstoffreinheit.
-
Seite 20: Systemwarnungen
Fehlersuche und Behebung Tabelle 2 Systemfehler (fortgesetzt) Meldung Beschreibung Ursache und Lösung 109_HOCH MPU TEMP. Die Temperatur der MPU Überprüfen Sie die Filter in Gebläse und Lüfter. (Mikroprozessoreinheit) liegt über 70 °C. Überprüfen Sie den Lüfterbetrieb. Stellen Sie sicher, dass die Umgebungstemperatur unter 45 °C liegt und der Analysator keiner direkten Sonneneinstrahlung ausgesetzt ist. - Seite 21 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 23_FLUSS WRNG - SO Der Sauerstofffluss durch das • Problem mit der Sauerstoffversorgung Probeneinlass (SO)-Anschlussstück • Probenauslassventil ist ausgefallen oder (durch das Reaktorventil, MV3) ist blockiert während der Druckprüfung unter den •...
- Seite 22 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 42_NULLP. KAL. FEHLER Das Nullpunktkalibrierungsergebnis Überprüfen Sie die Stabilität der Nullreaktionen liegt nicht innerhalb der Einstellung und die Qualität der Reagenzien. NULLP. BEREICH. Siehe WARTUNG > Überprüfen Sie die Einstellungen im Menü SYSTEMKONFIGURATION >...
- Seite 23 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 62_PR.PUMPENSTOPP EIN Die Probenpumpe wurde bei Prüfen Sie die Drehung der Probenpumpe. eingeschaltetem Rotationssensor Prüfen Sie das Signal des Pumpensensors. Sehen gestoppt, oder der Rotationssensor Sie sich DI15 im Menü DIGITALER EINGANG an. funktioniert nicht einwandfrei (dauerhaft Siehe WARTUNG >...
- Seite 24 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 94_NIED. LUFTDRUCK 2 Die Druckluftzufuhr lag länger als Der externe Luftregler funktioniert nicht 5 Sekunden unter 0,6 bar. Wenn der einwandfrei. Sauerstoffkonzentrator eingeschaltet Erhöhen Sie den Druck der externen Luftzufuhr ist, liegt der Luftdruck normalerweise auf 1,5 bar, wenn der Sauerstoffkonzentrator nicht zwischen 0,9 bar und 1,5 bar.
- Seite 25 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 100_DREHVENT.STOP:EIN Das Drehventil wurde bei Wählen Sie WARTUNG > DIAGNOSE > eingeschaltetem Drehsensor gestoppt SIMULIEREN > MFC. Stellen Sie den MFC- (Sensorsignal 1). Der Sensor Durchfluss auf 20 L/h ein. Überprüfen Sie die funktioniert nicht einwandfrei, da er Rotation des Drehventils.
- Seite 26 Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 108_KUEHLER FANFEHL. Die Überwachungsspannung am Überprüfen Sie die Verkabelung zwischen dem Kühlerlüfter ist für mehr als 5 Sekunden Kühlerlüfter und der Abschlussplatine auf unter 1,5 V gesunken (oder auf (81204370_xx.) über 3,5 V gestiegen).
-
Seite 27: Benachrichtigungen
Fehlersuche und Behebung Tabelle 3 Systemwarnungen (fortgesetzt) Meldung Beschreibung Ursache und Lösung 115_CO2_ANALYZER_WARN Der CO -Analysator funktioniert nicht Wählen Sie WARTUNG > DIAGNOSE > einwandfrei. SIMULIEREN. Überprüfen Sie die ppm CO Reaktion des CO -Analysators. Reinigen Sie die Linsen im CO -Analysator. -
Seite 28: Anzeigen Des Statusverlaufs Vor Einem Fehler
Fehlersuche und Behebung Reagenzienstatus „SYSTEMHINWEIS“ angezeigt wird, liegt eine Benachrichtigung vor. Siehe Tabelle Tabelle 4 Benachrichtigungen Meldung Beschreibung Lösung 85_WENIG Die berechneten Reagenzienstände Tauschen Sie die Reagenzien aus. Siehe Nachfüllen REAGENZIEN (einstellbar zeigen an, dass die oder Austauschen der Reagenzien auf Seite 6. - Seite 29 Fehlersuche und Behebung Option Beschreibung OZONGEN. FEHLER Zeigt 120 Messwerte des Stroms, der durch den Ozongenerator fließt, an. Wenn ein Fehler auftritt, werden die Messwerte im OZONGEN. FEHLER-Speicher gespeichert, bis ein neuer Fehler auftritt. Hinweis: Anhand der Fehlerdaten kann zwischen einem abrupten Fehler und einem intermittierenden Fehler unterschieden werden.
- Seite 30 Fehlersuche und Behebung...
-
Seite 31: Kapitel 3 Diagnose
Kapitel 3 Diagnose 3.1 Durchführen eines Drucktests Führen Sie einen Drucktest durch, um zu prüfen, ob ein Gasleck im Analysator vorliegt. 1. Wählen Sie WARTUNG > DIAGNOSE > PROZESSTEST > DRUCKTEST. 2. Wählen Sie DRUCKTEST, und drücken Sie dann . Die Druckprüfung beginnt (60 Sekunden). -
Seite 32: Durchführen Eines Ozontests
Diagnose Position Beschreibung MFC-FLUSS Zeigt den Durchfluss im MFC an. Wenn keine Blockierung vorliegt, beträgt der Durchfluss ca. 60 L/h. STATUS Zeigt die Testergebnisse an. TESTEN: Der Test wird durchgeführt. BESTANDEN: Der Durchfluss im MFC beträgt am Ende des Tests mehr als 45 L/h (Standard). -
Seite 33: Durchführen Eines Probenpumpentests
Diagnose Position Beschreibung MFC-FLUSS Zeigt den MFC-Durchfluss an (z.B. 20,0 L/h). STATUS Zeigt die Testergebnisse an. TESTEN: Der Test wird durchgeführt. BESTANDEN: Die Zeit bis zum Brechen des O-Rings betrug weniger als 18 Sekunden (Standard). WENIG OZON: Die Zeit bis zum Brechen des O-Rings betrug mehr als 18 Sekunden, aber weniger als 60 Sekunden (Standard). - Seite 34 Diagnose V O R S I C H T Gefahr durch Kontakt mit Chemikalien. Entsorgen Sie Chemikalien und Abfälle gemäß lokalen, regionalen und nationalen Vorschriften. Führen Sie einen pH-Test durch, um die Richtigkeit des pH-Werts der Lösung im Reaktor bei den verschiedenen Schritten einer Reaktion zu überprüfen. Erforderliche Artikel: •...
-
Seite 35: Simulationen Durchführen
Diagnose Option Beschreibung WEITER ZUR Der Analysator geht zum nächsten Programmschritt über. NAECHSTEN PHASE TEST STOPPEN Der Analysator geht zum letzten Schritt des Programms, der Reaktorspülung. 10. Wenn „LAUGE-TEST: pH“ angezeigt wird, wählen Sie eine Option aus. Die Optionen sind die gleichen wie beim vorherigen Schritt. 11. - Seite 36 Diagnose Option Beschreibung LAUGENPUMPE Schaltet die Laugenpumpe ein bzw. aus. Legt die Anzahl der Impulse fest . Wenn die Pumpe in Betrieb ist, werden die tatsächliche Impulszeit (äußere Klammern) und die eingestellte Impulszeit (innere Klammern) angezeigt. PROBENPUMPE Stellt die Probenpumpe auf den ausgewählten Betriebsmodus ein.
-
Seite 37: Durchführen Einer Relaisprüfung Oder Prüfung Des 4 - 20 Ma-Ausgangs
Diagnose Option Beschreibung TEMP.SCHALTER Schaltet den Temperaturschalter auf EIN, AUS oder AUTO, um den einwandfreien Betrieb des Temperaturschalters zu überprüfen. Wenn TEMP.SCHALTER auf AUTO eingestellt ist, schaltet der Analysator den Temperaturschalter ein, wenn die Analysatortemperatur 20 °C (Standard) oder mehr beträgt. Der Temperaturschalter bleibt eingeschaltet, bis die Temperatur des Analysators unter 20 °C PROB.SAMML. -
Seite 38: Anzeigen Des Eingangs- Und Ausgangsstatus
Diagnose Option Beschreibung WARTUNGSSIGNAL Schaltet das Relais WARTUNGSSIGNAL ein, sofern es konfiguriert ist. STANDBY EXTERN Schaltet das Relais STANDBY EXTERN ein, sofern es konfiguriert ist. STOPP Schaltet das Relais STOPP ein, sofern es konfiguriert ist. FEHLER Schaltet das Relais FEHLER ein, sofern es konfiguriert ist. WARNUNG Schaltet das Relais WARNUNG ein, sofern es konfiguriert ist. -
Seite 39: Anzeige Des Sauerstoffregler-Status
Diagnose Option Beschreibung ANALOGER Zeigt den Digitalwert des ADC-Wandlers, die Eingangsspannung und die EINGANG Funktion jedes analogen Eingangs an. Der Analysator verwendet einen 12- Bit-ADC, sodass der Bereich des digitalen Werts 0 bis 4.095 beträgt. Der Eingangsspannungsbereich beträgt 0 bis 5 V. Hinweis: PWR BRD EIN1 ist das analoge Eingangssignal (AI-1) an den Anschlussklemmen 51 und 52 auf der Stromversorgungs- und E/A-Platine. -
Seite 40: Anzeigen Des Modbus-Status
Hinweis: Bei einer Anzahl von 65.535 wird der Zähler mit der nächsten empfangenen Meldung auf 1 gesetzt. HERSTELLERNUMMER Zeigt die Herstellernummer für das Gerät an (z. B. „1“ für Hach). GERATENUMMER Zeigt die Klasse oder die Familie des Geräts an, falls eingegeben (Standardeinstellung: 1234). - Seite 41 Diagnose 5. Vergewissern Sie sich, dass auf J15 der Hauptplatine ein Jumper am Ende des Busses installiert ist, um den Bus zu beenden. Die Hauptplatine befindet sich im Elektronikgehäuse an der Tür hinter der Edelstahlabdeckung. 6. Öffnen Sie für die Modbus-TCP-Option die Webschnittstelle. Weitere Informationen hierzu finden Sie in der Installations- und Bedienungsanleitung unter Konfigurieren des Modbus TCP/IP-Moduls.
- Seite 42 Diagnose...
-
Seite 43: Kapitel 4 Analyseeinheit
Kapitel 4 Analyseeinheit Abbildung 6 zeigt die Innenansicht des Analysators. Abbildung 7 zeigt, wie die innere Klappe geöffnet wird. Die Teile des Sauerstoffkonzentrators haben sich ungefähr ab September 2022 geändert. Abbildung 8 zeigt die Innenansicht mit geöffneter Innentür nach der Änderung. Abbildung 9 zeigt die Innenansicht mit geöffneter Innentür vor der Änderung. - Seite 44 Analyseeinheit Abbildung 7 Öffnen der Innentür...
- Seite 45 Analyseeinheit Abbildung 8 Innenansicht – Innentür offen 1 Mischerreaktormotor, P2 8 Sauerstoffdruckregler 2 Filterplatine 9 Kabelbinder (2x) 3 Rückschlagventil 10 Sauerstoffkonzentrator 4 Kühlergebläse 11 Massendurchflussregler (MFC) 5 Sauerstoff-Steuerplatine 12 Abluftfilter 6 Abschlussplatine 13 Druckablassventil 7 HEPA-Filter 14 Luftabsperrventil, OV1...
- Seite 46 Analyseeinheit Abbildung 9 Innenansicht — Innentür offen (vor September 2022) 1 Mischerreaktormotor, P2 9 Sauerstofftank 2 Filterplatine 10 Sauerstoffventil, MV7 3 Rückschlagventil 11 HEPA-Filter 4 Kühlergebläse 12 Masseflussregler 5 Sauerstoff-Steuerplatine 13 Drehventil Sauerstoffkonzentrator, OV2 6 Molekularsiebbetten für Sauerstoffkonzentrator 14 Fortgasfilter 7 Abschlussplatine 15 Druckablassventil 8 Sauerstoffdruckregler...
-
Seite 47: Kapitel 5 Ersatzteile Und Zubehör
Kapitel 5 Ersatzteile und Zubehör W A R N U N G Verletzungsgefahr. Die Verwendung nicht zugelassener Teile kann zur Verletzung von Personen, zu Schäden am Messgerät oder zu Fehlfunktionen der Ausrüstung führen. Die Ersatzteile in diesem Abschnitt sind vom Hersteller zugelassen. Hinweis: Produkt- und Artikelnummern können für einige Verkaufsgebiete abweichen. - Seite 48 Ersatzteile und Zubehör Ersatzteile für Sauerstoffkonzentrator Zur Identifizierung der Sauerstoffkonzentratorteile siehe Abbildung 8 auf Seite 43. Zu lagernde Beschreibung Artikelnr. Menge Sauerstoffkonzentrator, Druckentlastungsventil 12-NOR-025 Sauerstoffkonzentrator, Druckregler 10-DVB-012 Sauerstoffkonzentrator, vollständig montiert, umfasst: 19-NID-001 Siebbetten, Ventile und Anschlüsse Schlauchsatz 19-KIT-135 Lufteinlass-Baugruppe 19-KIT-136 Druckablassventil, 35 psi 12-NOR-025 Kabelbinder, 600 x 7,6, PA6.6...
- Seite 49 Ersatzteile und Zubehör Ersatzteile (fortgesetzt) Zu lagernde Beschreibung Artikelnr. Menge Hauptplatine mit ARM-Kern, inklusive: 19-PCB-055 Prozessor, LCD und Flachbandkabel Sauerstoff (O ) Steuerplatine, B5C, vollständig 19-PCB-060 Ozonplatine mit Anschlusssteckern 19-PCB-034 Ozonvernichter 19-B5C-007 Heizelement Ozonvernichter 10-HAW-001 Ozongenerator-Modul, vollständig 20-B5C-025 PSU-Modul, inklusive: 20-B5C-014 Platine für Spannungsversorgung und Ein- und Ausgänge PTFE-Membran für Mischreaktor...
- Seite 50 Ersatzteile und Zubehör...
