Anhang B: Informationen zu Tastköpfen der Serien
TPP0101 und TPP0201

Verbindung des Tastkopfs mit dem Oszilloskop

Kompensieren des Tastkopfes

TDS2000C und TDS1000C-EDU Benutzerhandbuch
Die passiven 10-fach-Tastköpfe der Serien TPP0101 und TPP0201 sind kompakte
passive Tastköpfe mit hoher Impedanz und 10facher Dämpfung, die für den
Gebrauch mit den folgenden Tektronix-Oszilloskopen vorgesehen sind.
Oszilloskope der Serien TDS1000C-EDU/TDS2000C, die eine
Eingangskapazität von 20 pF haben. Der Kompensationsbereich dieser
Tastköpfe liegt bei 15–25 pF.
Die Tastköpfe verfügen über keine Teile, die durch den Benutzer oder durch
Tektronix ausgewechselt werden können.
WARNUNG.
TPP0101- und TPP0201-Tastköpfe dürfen nicht an jedes beliebige
Oszilloskop angeschlossen werden.

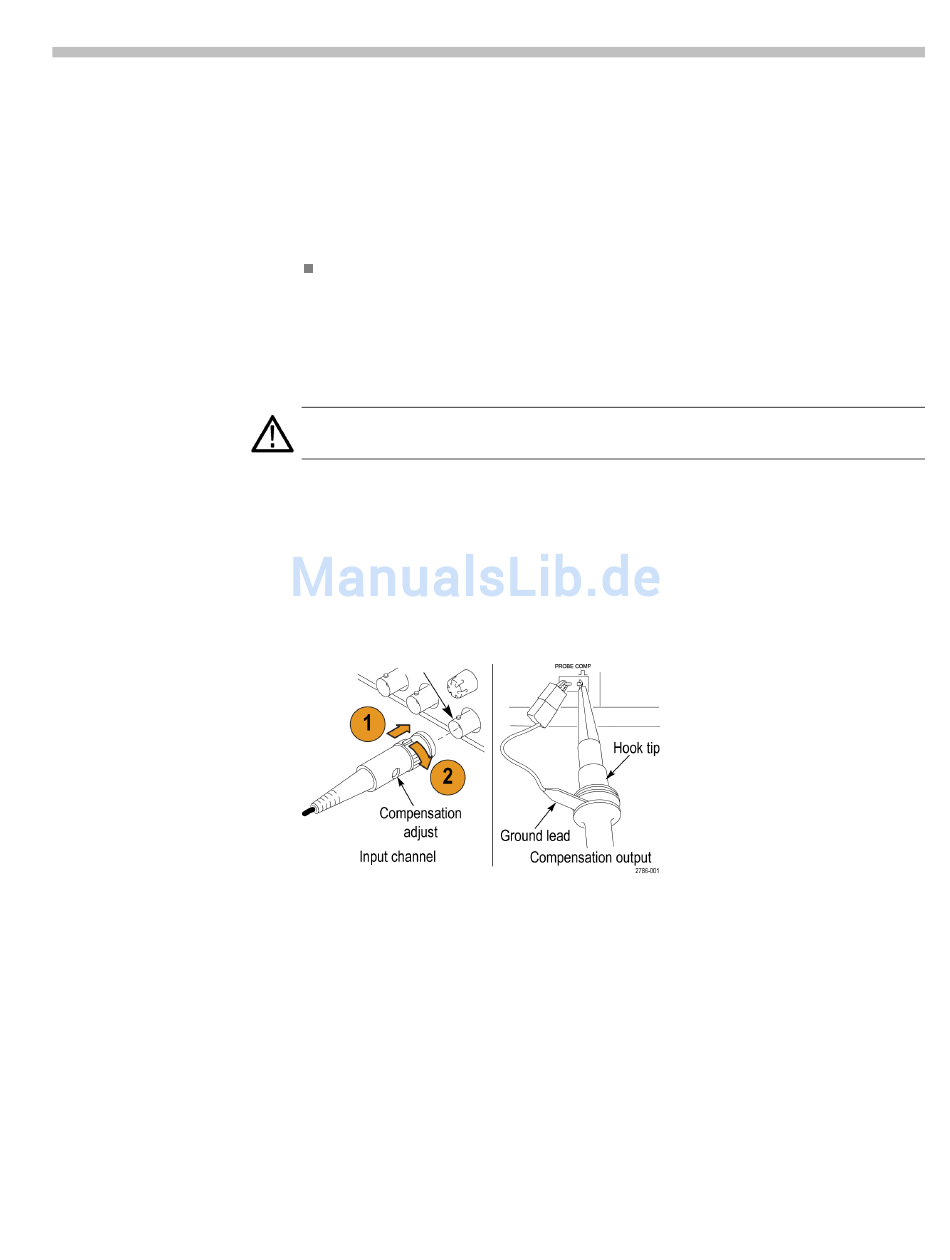

Verbinden Sie den Tastkopf wie unten gezeigt mit dem Oszilloskop.
Aufgrund von Schwankungen bei den Eingangscharakteristika des Oszilloskops ist
es ggf. erforderlich, die Niederfrequenzkompensation des Tastkopfs einzustellen,
nachdem dieser von einem Oszilloskopkanal zu einem anderen gewechselt wurde.
Wenn ein kalibriertes 1 kHz-Rechtecksignal, das bei 1 ms/Div. angezeigt wird,
bedeutende Unterschiede zwischen den vorderen und hinteren Flanken aufweist,
führen Sie zur Optimierung der Niederfrequenzkompensation die folgenden
Schritte durch:
