Verwalten von Signalen mit größerer Aufzeichnungslänge
Die Steuerelemente von Wave Inspector (Zoom/Verschieben, Play/Pause, Marke, Suchen) helfen Ihnen, Signale mit
größerer Aufzeichnungslänge effizient zu bearbeiten. Um ein Signal horizontal zu vergrößern, drehen Sie den Knopf „Zoom".
Um einen Bildlauf durch ein gezoomtes Signal durchzuführen, drehen Sie den Knopf „Verschieben".

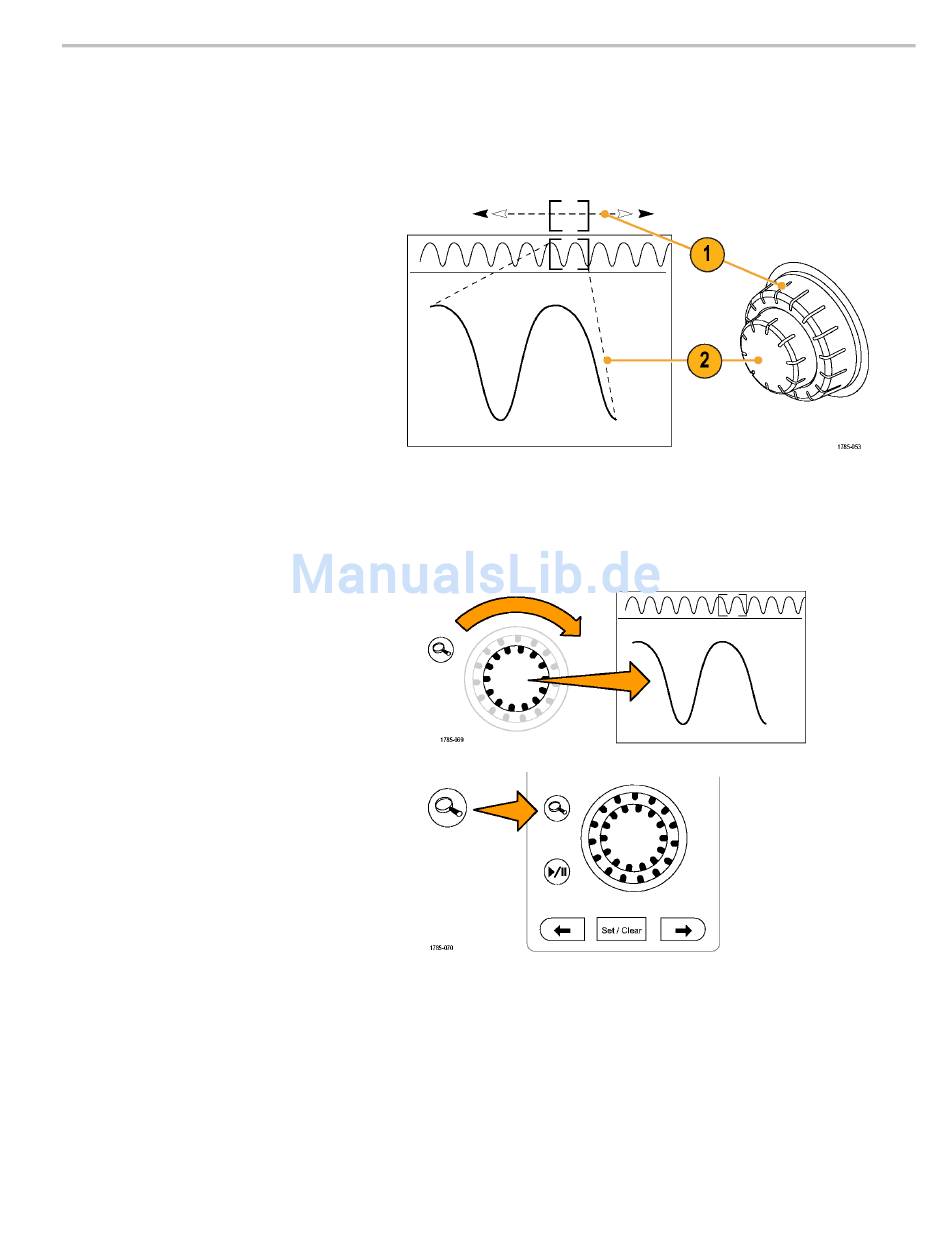

Das Bedienelement „Pan-Zoom" besteht
aus den folgenden Teilen:
1. Einem äußeren Drehknopf zum
Verschieben („Pan")
2. Einem inneren Drehknopf zum
Zoomen

Zoomen eines Signals

So verwenden Sie den Zoom:
1. Drehen Sie den inneren Knopf
des Bedienelements „Pan-Zoom" im
Uhrzeigersinn, um den ausgewählten Teil
des Signals zu vergrößern. Drehen Sie
den Knopf entgegen dem Uhrzeigersinn,
um ihn wieder zu verkleinern.
2. Sie können den Zoom-Modus auch
aktivieren und deaktivieren, indem Sie
die Zoom-Taste drücken.
