Bedienungsgrundlagen

Einrichten der Lastimpedanz

Schnelltipps
76
Die Ausgangsimpedanz der AFG3000-Serie beträgt 50 Ω. Wenn eine von
50 Ω abweichende Last angeschlossen wird, unterscheiden sich die angezeigte
Amplitude, der Offset und der hohe/niedrige Pegel von der Ausgangsspannung.
Damit die angezeigten Werte denen der Ausgangsspannung entsprechen, müssen
Sie die Lastimpedanz einstellen. Verwenden Sie das Menü Output (Ausgabe), um
die Lastimpedanz einzurichten.

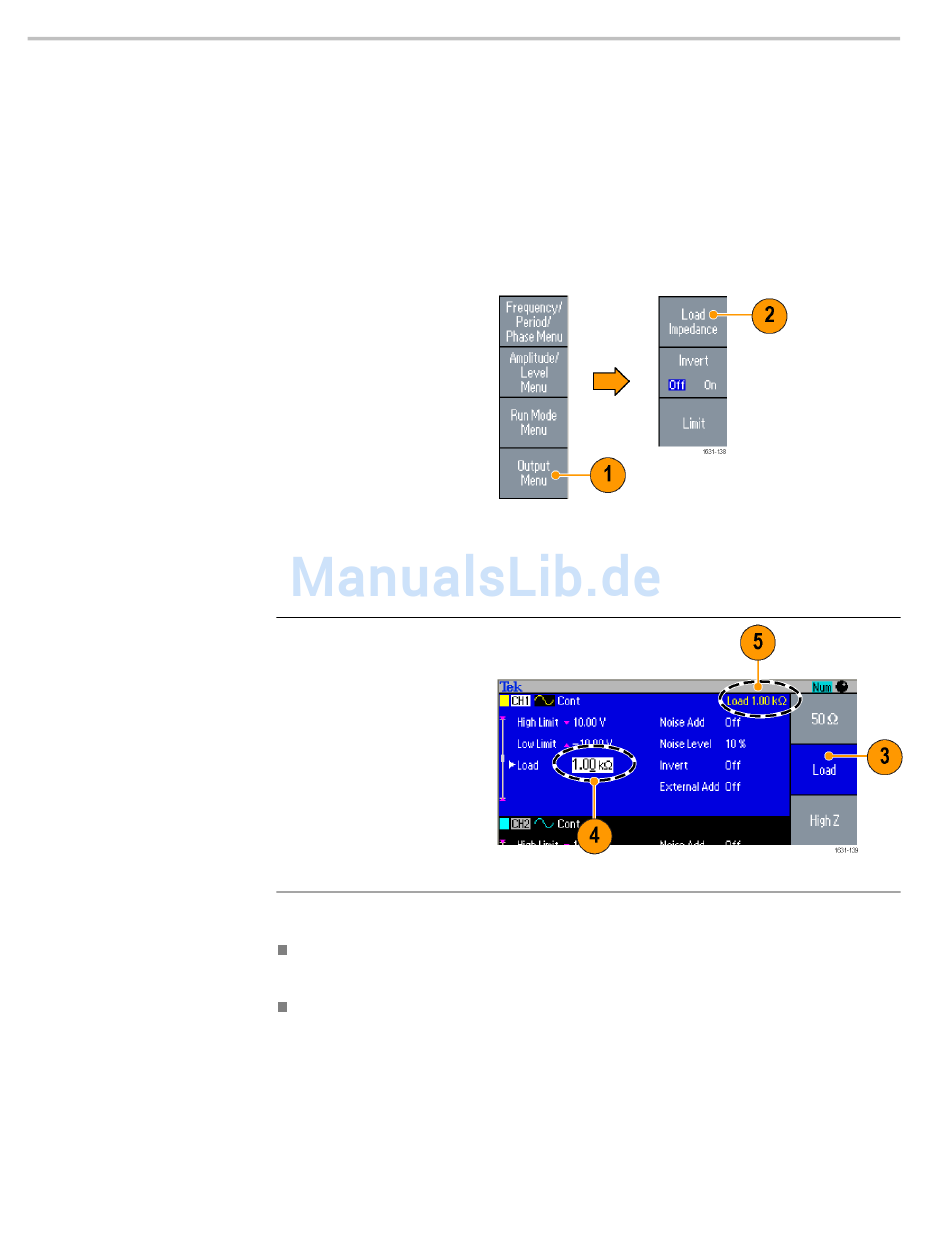

1. Drücken Sie auf dem
Frontpaneel die Taste
Top Menu (Hauptmenü),
und drücken Sie dann
die Rahmentaste
Output Menu (Menü
Ausgabe). Das Menü
Output (Ausgabe) wird
angezeigt.
2. Drücken Sie auf
Load Impedance
(Lastimpedanz),
um das Untermenü
Load Impedance
(Lastimpedanz)
anzuzeigen.
3. Um die Lastimpedanz
anzupassen, wählen Sie
Load (Last) aus.
4. Sie können die
Lastimpedanz auf einen
beliebigen Wert von 1 Ω
bis 10 kΩ festlegen.
5. Wenn eine von 50
Ω abweichende
Lastimpedanz eingestellt
ist, wird der eingestellte
Wert im Ausgangsstatus
angezeigt.
Die Lastimpedanz wird auf die Amplitude, den Offset und den hohen/niedrigen
Pegel angewendet.
Sofern als Einheit der Ausgabeamplitude ein dBm-Wert festgelegt ist, wird
die Einstellung der Amplitudeneinheit automatisch zu Vpp geändert, wenn
Sie eine hohe Impedanz wählen.
Benutzerhandbuch für die Baureihen AFG3000 und AFG3000C
