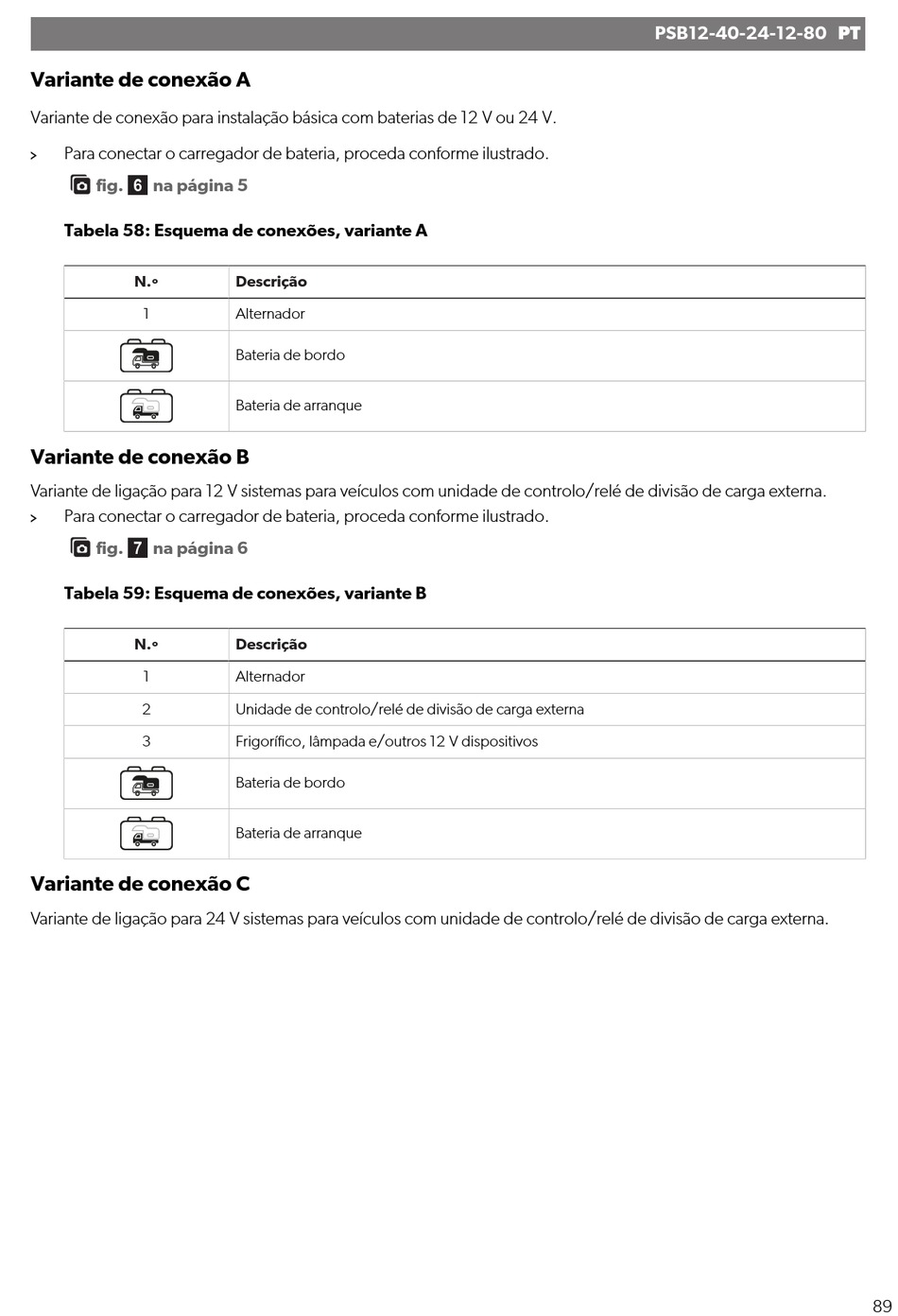

Variante de conexão A
Variante de conexão para instalação básica com baterias de 12 V ou 24 V.
Para conectar o carregador de bateria, proceda conforme ilustrado.
fig.  na página 5
Tabela 58: Esquema de conexões, variante A
N.º
1
Variante de conexão B
Variante de ligação para 12 V sistemas para veículos com unidade de controlo/relé de divisão de carga externa.
Para conectar o carregador de bateria, proceda conforme ilustrado.
fig.  na página 6
Tabela 59: Esquema de conexões, variante B
N.º
1
2
3
Variante de conexão C
Variante de ligação para 24 V sistemas para veículos com unidade de controlo/relé de divisão de carga externa.
Descrição
Alternador
Bateria de bordo
Bateria de arranque
Descrição
Alternador
Unidade de controlo/relé de divisão de carga externa
Frigorífico, lâmpada e/outros 12 V dispositivos
Bateria de bordo
Bateria de arranque
