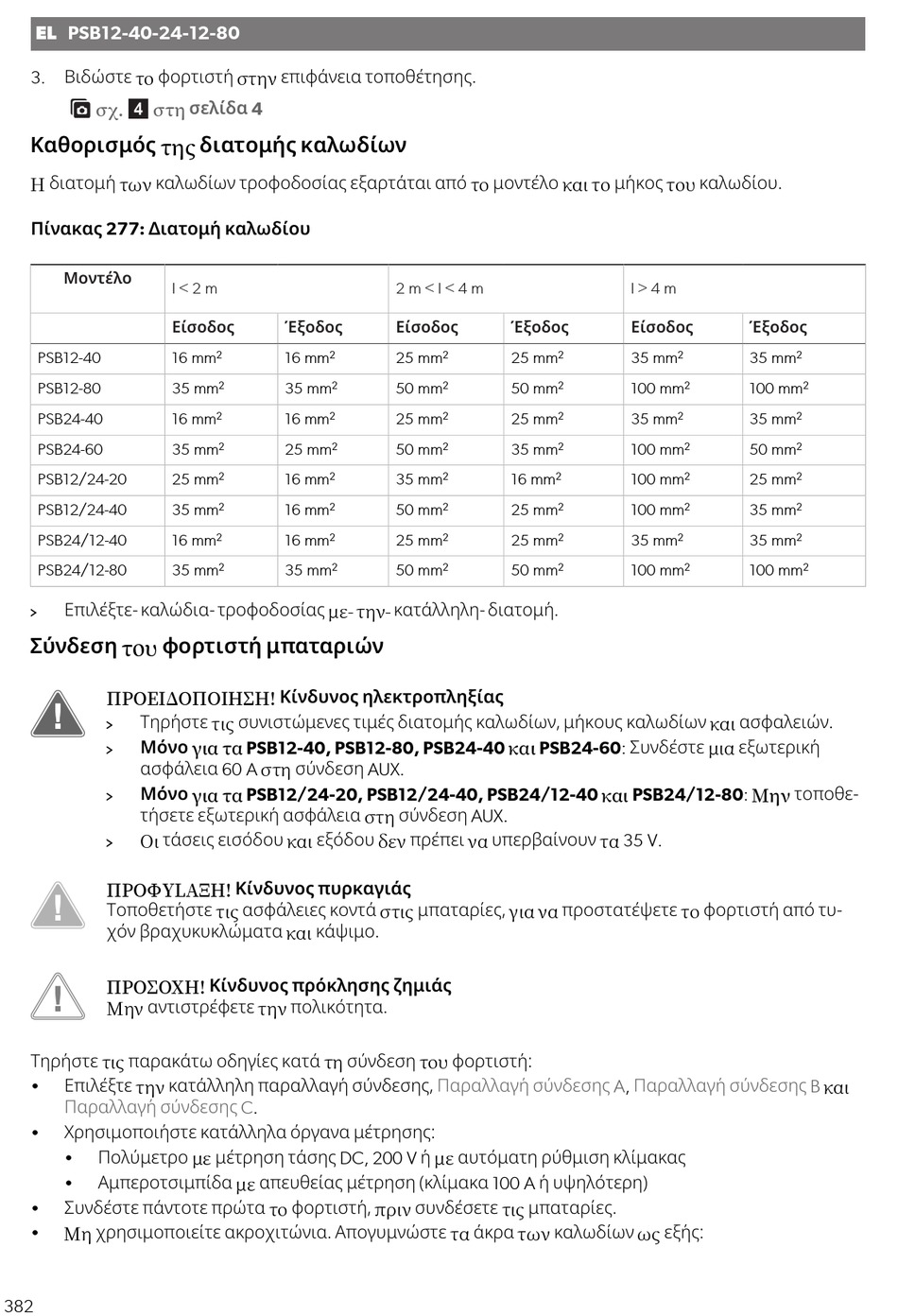

Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 382

EL PSB12-40-24-12-80
3. Βιδώστε το φορτιστή στην επιφάνεια τοποθέτησης.
σχ. στη σελίδα 4

Καθορισμός της διατομής καλωδίων
Η διατομή των καλωδίων τροφοδοσίας εξαρτάται από το μοντέλο και το μήκος του καλωδίου.
Πίνακας 277: Διατομή καλωδίου
Μοντέλο
I < 2 m
Είσοδος
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Επιλέξτε- καλώδια- τροφοδοσίας με- την- κατάλληλη- διατομή.
Σύνδεση του φορτιστή μπαταριών
ΠΡOEIΔOΠOIHΣH! Κίνδυνος ηλεκτροπληξίας
Τηρήστε τις συνιστώμενες τιμές διατομής καλωδίων, μήκους καλωδίων και ασφαλειών.
Μόνο για τα PSB12-40, PSB12-80, PSB24-40 και PSB24-60: Συνδέστε μια εξωτερική
ασφάλεια 60 A στη σύνδεση AUX.
Μόνο για τα PSB12/24-20, PSB12/24-40, PSB24/12-40 και PSB24/12-80: Μην τοποθε-
τήσετε εξωτερική ασφάλεια στη σύνδεση AUX.
Οι τάσεις εισόδου και εξόδου δεν πρέπει να υπερβαίνουν τα 35 V.
ΠΡOΦYLAΞH! Κίνδυνος πυρκαγιάς
Τοποθετήστε τις ασφάλειες κοντά στις μπαταρίες, για να προστατέψετε το φορτιστή από τυ-
χόν βραχυκυκλώματα και κάψιμο.
ΠΡOΣOXH! Κίνδυνος πρόκλησης ζημιάς
Μην αντιστρέφετε την πολικότητα.
Τηρήστε τις παρακάτω οδηγίες κατά τη σύνδεση του φορτιστή:
Επιλέξτε την κατάλληλη παραλλαγή σύνδεσης,
•
Παραλλαγή σύνδεσης
Χρησιμοποιήστε κατάλληλα όργανα μέτρησης:
•
Πολύμετρο με μέτρηση τάσης DC, 200 V ή με αυτόματη ρύθμιση κλίμακας
•
Αμπεροτσιμπίδα με απευθείας μέτρηση (κλίμακα 100 A ή υψηλότερη)
•
Συνδέστε πάντοτε πρώτα το φορτιστή, πριν συνδέσετε τις μπαταρίες.
•
Μη χρησιμοποιείτε ακροχιτώνια. Απογυμνώστε τα άκρα των καλωδίων ως εξής:
•
382
2 m < l < 4 m
Έξοδος Είσοδος
16 mm² 25 mm²
35 mm² 50 mm²
16 mm² 25 mm²
25 mm² 50 mm²
16 mm² 35 mm²
16 mm² 50 mm²
16 mm² 25 mm²
35 mm² 50 mm²
C.
Έξοδος
25 mm²
50 mm²
25 mm²
35 mm²
16 mm²
25 mm²
25 mm²
50 mm²
Παραλλαγή σύνδεσης
l > 4 m
Είσοδος Έξοδος
35 mm² 35 mm²
100 mm² 100 mm²
35 mm² 35 mm²
100 mm² 50 mm²
100 mm² 25 mm²
100 mm² 35 mm²
35 mm² 35 mm²
100 mm² 100 mm²
Παραλλαγή σύνδεσης B
A,
και
